Przeróbka instalacji w C-360 zwykle sprowadza się do trzech rzeczy: poprawnego połączenia wyjścia ładowania, wzbudzenia przez kontrolkę i pewnej masy. Jeśli zrobisz to źle, ciągnik będzie ładował słabo albo wcale, a przy okazji łatwo przegrzać przewody lub uszkodzić regulator. W tym tekście pokazuję, jak podejść do tematu od strony praktycznej: od demontażu starej prądnicy, przez podłączenie zacisków alternatora, aż po prosty test ładowania po montażu.
Najkrótsza droga do poprawnego ładowania w C-360
- Najprostszy i najpewniejszy wariant to alternator 12 V z wbudowanym regulatorem.
- B+ prowadzi się grubym przewodem do zacisku 30 rozrusznika albo bezpośrednio do akumulatora.
- D+ łączy się przez kontrolkę ładowania z plusem po stacyjce, bo to obwód wzbudzenia.
- Korpus alternatora musi mieć czystą, pewną masę, a stara prądnica i regulator nie mogą zostawać w obwodzie.
- Po montażu warto sprawdzić napięcie ładowania: zwykle powinno mieścić się w okolicach 13,8-14,5 V.
Co zmienia się po przejściu z prądnicy na alternator
W starszym C-360 fabryczny układ ładowania opierał się na prądnicy i osobnym regulatorze, a to rozwiązanie ma swoje ograniczenia. Alternator jest wydajniejszy przy niższych obrotach, szybciej odzyskuje energię po rozruchu i lepiej znosi pracę z większą liczbą odbiorników, takich jak oświetlenie robocze czy dodatkowe lampy.
Najważniejsza różnica jest jednak praktyczna: alternator z wbudowanym regulatorem upraszcza instalację, ale wymaga poprawnego podłączenia i przejścia na minus na masie. Jeśli ciągnik nadal ma starą konfigurację albo ktoś już wcześniej coś w nim przerabiał, ja zawsze zaczynam od identyfikacji przewodów, a dopiero potem montuję nowy podzespół. W przeciwnym razie łatwo pomylić obwód wzbudzenia z zasilaniem głównym i potem szukać błędu w niewłaściwym miejscu.
W praktyce to właśnie pozostałości po starej instalacji robią największy bałagan, dlatego przed podłączeniem warto wiedzieć, który zacisk za co odpowiada. To prowadzi prosto do najważniejszej części całej operacji.

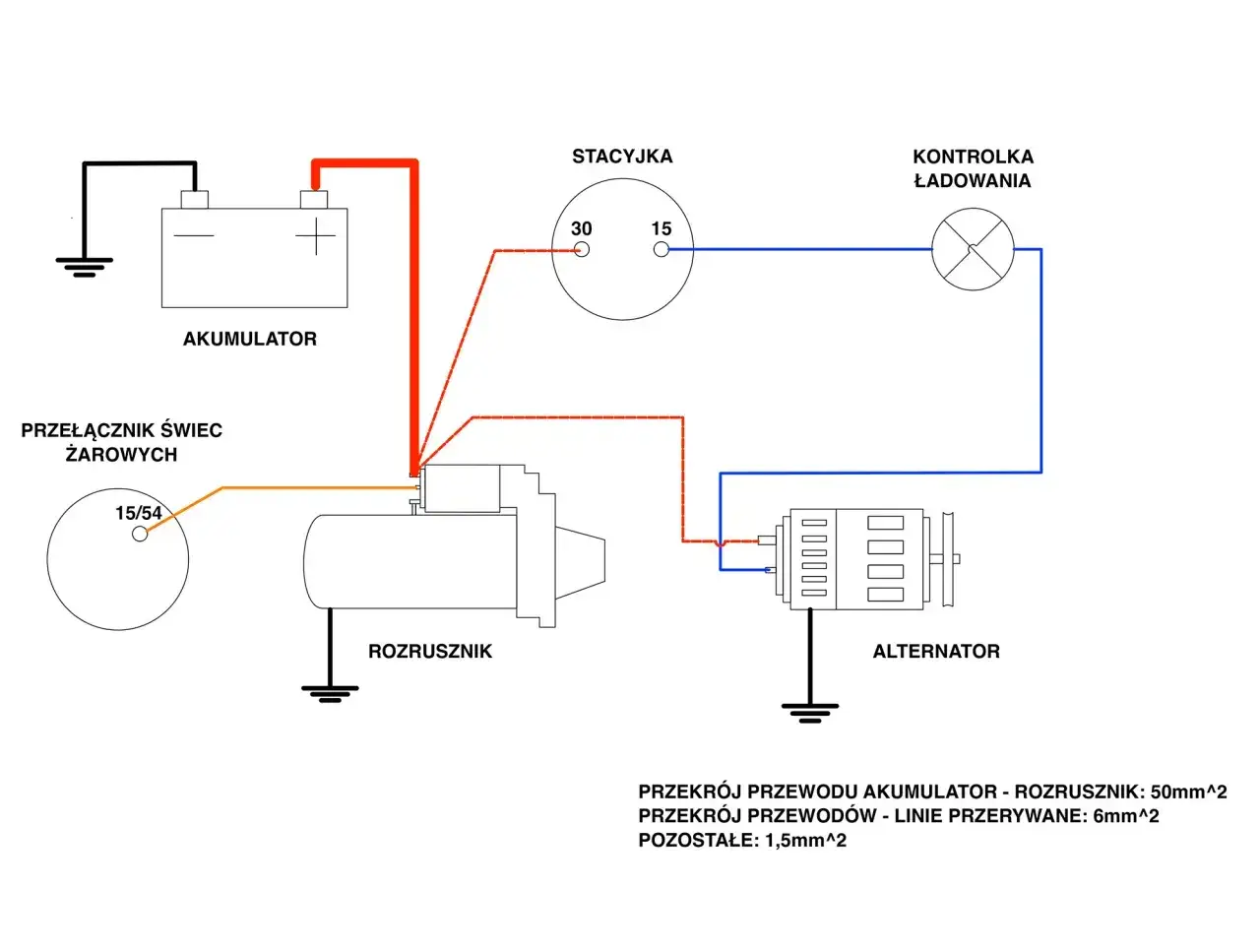

Który zacisk gdzie podłączyć
W C-360 najczęściej pracuje alternator z kilkoma oznaczeniami na obudowie, ale do uruchomienia ładowania potrzebujesz zwykle tylko dwóch głównych połączeń i pewnej masy. Reszta zależy od modelu alternatora, dlatego nie warto zgadywać po samym kształcie konektora. Ja trzymam się zasady: najpierw odczyt oznaczeń, potem podłączenie.
| Zacisk | Do czego służy | Gdzie podłączyć w C-360 | Na co uważać |
|---|---|---|---|
| B+ | Główne wyjście prądu ładowania | Do zacisku 30 rozrusznika albo bezpośrednio do plusa akumulatora | Przewód powinien mieć co najmniej 6 mm², a przy mocniejszym alternatorze i dłuższej trasie lepiej 10 mm² |
| D+ / 61 / L | Wzbudzenie i kontrolka ładowania | Przez kontrolkę do plusa po stacyjce | Nie podłączaj tego bezpośrednio do akumulatora, bo kontrolka przestanie pełnić swoją rolę |
| W | Sygnał obrotomierza albo wyjście pomocnicze w niektórych alternatorach | Zwykle nieużywany | Jeśli nie masz obrotomierza zgodnego z tym wyjściem, zostaw go wolnego |
| Obudowa | Masa alternatora | Korpus ciągnika lub dodatkowy przewód do minusa instalacji | Styk musi być czysty, bez farby, rdzy i luzu na mocowaniu |
Jeśli alternator ma osobny zacisk masowy, traktuję go jako wzmocnienie połączenia, a nie jako zamiennik porządnego montażu. W tym układzie najczęściej wygrywa prostota: gruby przewód ładowania, cienki przewód wzbudzenia i solidna masa. Reszta to już kwestia porządku w przewodach.
Ważne jest też jedno pojęcie, które często pojawia się przy tej przeróbce: wzbudzenie, czyli krótki prąd doprowadzony do alternatora po przekręceniu kluczyka, żeby ruszyło wytwarzanie energii. Bez tego część alternatorów nie zacznie ładować od razu, a kontrolka może zachowywać się nietypowo.
Jak zrobić podłączenie krok po kroku
Przy montażu nie warto iść na skróty. To nie jest skomplikowana operacja, ale wymaga kolejności, bo jeden źle wpięty przewód potrafi unieruchomić cały układ. Ja robię to tak:
- Odłączam akumulatory i upewniam się, że na przewodach nie ma napięcia.
- Zdejmuję pasek, odkręcam prądnicę i demontuję stary regulator napięcia.
- Oczyszczam miejsce mocowania alternatora oraz punkt masowy do gołego metalu.
- Ustawiam alternator tak, aby koło pasowe było w jednej linii z pozostałymi kołami napędzanymi paskiem klinowym.
- Podłączam B+ grubym przewodem do zacisku 30 rozrusznika albo do plusa instalacji.
- D+ prowadzę przez kontrolkę ładowania do plusa po stacyjce.
- Stare przewody po prądnicy i regulatorze izoluję oraz zabezpieczam, żeby nie dotykały masy.
- Zakładam pasek, napinam go umiarkowanie i sprawdzam, czy nic nie ociera.
- Na końcu podłączam akumulatory z właściwą biegunowością, uruchamiam silnik i obserwuję kontrolkę ładowania.
Jeżeli masz alternator z innym układem zacisków niż klasyczny B+ i D+, nie zgaduj. Są wersje z dodatkowymi wyjściami, ale do C-360 zwykle nie są potrzebne. W takich przypadkach lepiej oprzeć się na oznaczeniach producenta niż na kolorach przewodów, bo w ciągnikach po kilku naprawach kolory często przestają cokolwiek znaczyć.
Warto też pamiętać, że po takiej przeróbce nie zostawia się luźnych przewodów „na później”. To właśnie one najczęściej powodują zwarcia, przepalenia albo dziwne usterki, których potem nie da się od razu powiązać z samym alternatorem.
Najczęstsze błędy, które psują ładowanie
W praktyce najwięcej reklamacji wynika nie z uszkodzonego alternatora, tylko z błędów montażowych. Dobrze to widać po objawach: raz ładowanie znika na wolnych obrotach, raz kontrolka nie gaśnie, a czasem przewód robi się wyraźnie ciepły po kilku minutach pracy. To są sygnały, których nie wolno ignorować.
| Błąd | Co się dzieje | Jak to poprawić |
|---|---|---|
| Zbyt cienki przewód na B+ | Spadek napięcia, grzanie przewodu, słabsze ładowanie | Użyć przewodu o odpowiednim przekroju i porządnych końcówkach oczkowych |
| D+ bez kontrolki albo z uszkodzoną żarówką | Brak wzbudzenia, ładowanie pojawia się dopiero przy wysokich obrotach albo wcale | Podłączyć obwód wzbudzenia przez sprawną kontrolkę ładowania |
| Słaba masa alternatora | Napięcie skacze, kontrolka zachowuje się niestabilnie | Oczyścić punkt mocowania i, jeśli trzeba, dołożyć przewód masowy |
| Stary regulator pozostawiony w obwodzie | Instalacja działa nieprzewidywalnie albo w ogóle nie ładuje | Odłączyć zbędny regulator i zaizolować przewody po starej prądnicy |
| Źle ustawione koło pasowe lub za mocno naciągnięty pasek | Piszczenie, zużycie łożysk, gorsza trwałość alternatora | Ustawić koła w osi i napiąć pasek bez przesady |
Najbardziej podstępny błąd dotyczy kontrolki ładowania. Jeśli ktoś zamieni ją na diodę LED bez dodatkowego rezystora, alternator może nie dostać dość prądu wzbudzenia. To drobiazg, ale w praktyce robi ogromną różnicę, zwłaszcza przy niskich obrotach i krótkich przejazdach po gospodarstwie.
Dlatego po samym montażu nie zakładam, że „skoro świeci, to działa”. Trzeba jeszcze wykonać prosty test napięcia, bo dopiero on pokazuje, czy układ naprawdę ładuje poprawnie.
Jak sprawdzić, czy ładowanie działa prawidłowo
Najprostsza kontrola to zwykły multimetr podłączony do akumulatora. W dobrze zrobionej instalacji kontrolka ładowania powinna świecić po włączeniu zapłonu i zgasnąć albo wyraźnie przygasnąć po uruchomieniu silnika. Samo zgaśnięcie lampki nie wystarcza jednak jako dowód, dlatego patrzę też na napięcie.
| Warunek pomiaru | Oczekiwany wynik | Co to oznacza |
|---|---|---|
| Zapłon włączony, silnik zgaszony | Kontrolka ładowania świeci | Obwód wzbudzenia jest gotowy |
| Po rozruchu na wolnych obrotach | Kontrolka gaśnie lub przygasa, napięcie zaczyna rosnąć | Alternator zaczyna pracować |
| Praca przy około 1500-2000 obr./min | 13,8-14,5 V na akumulatorze | Zakres zwykle uznawany za prawidłowy |
| Napięcie wyraźnie poniżej 13,5 V | Ładowanie jest zbyt słabe albo niestabilne | Sprawdzić pasek, masę, przewód B+ i sam alternator |
| Napięcie rośnie powyżej 14,8 V | Ryzyko przeładowania | Skontrolować regulator napięcia |
Jeżeli akumulator jest mocno rozładowany, napięcie może przez chwilę zachowywać się inaczej niż w książkowym przykładzie, ale po kilku minutach pracy układ powinien się ustabilizować. Właśnie dlatego ja zawsze robię pomiar po krótkim nagrzaniu silnika, a nie tylko w pierwszej minucie po odpaleniu.
Jeśli kontrolka nie gaśnie, a napięcie stoi w miejscu, problem zwykle leży w wzbudzeniu, masie albo połączeniu B+. Gdy napięcie rośnie za wysoko, winny bywa regulator albo alternator po regeneracji wykonanej z gorszych części.
Co jeszcze warto zrobić przy okazji tej przeróbki
Przeróbka ładowania to dobry moment, żeby uporządkować całą okolice instalacji elektrycznej. W starym C-360 kilka minut dodatkowej pracy potrafi oszczędzić później pół dnia szukania usterki. Ja zwykle sprawdzam przy okazji cztery rzeczy:
- stan paska klinowego i jego osiowość na kołach pasowych,
- końcówki oczkowe i zaciski na przewodzie B+,
- punkt masowy na ramie lub silniku,
- łożyska, szczotki i stan obudowy alternatora, jeśli to część używana lub po regeneracji.
To są drobiazgi, ale w serwisie właśnie drobiazgi najczęściej decydują o tym, czy ciągnik po naprawie działa przez sezon bezproblemowo, czy wraca do warsztatu po kilku dniach. Jeśli układ jest zrobiony porządnie, alternator w C-360 staje się po prostu solidnym, bezobsługowym źródłem ładowania.
W dobrze wykonanej instalacji najważniejsze są trzy rzeczy: porządna masa, poprawne wzbudzenie i gruby przewód na wyjściu ładowania. Gdy te elementy są dopilnowane, reszta zwykle układa się sama, a ciągnik przestaje sprawiać kłopoty z niedoładowanym akumulatorem.
