Najważniejsze rzeczy, które warto zapamiętać od razu
- W typowej polskiej kosiarce rotacyjnej najważniejsza jest droga napędu: WOM, wał, przekładnia, bębny i nożyki.
- Nominalne 540 obr./min na WOM to standard, a zbyt wysokie obroty przyspieszają zużycie całego układu.
- Schemat pokazuje nie tylko cięcie, ale też osłony, zawieszenie, sprzęgło i elementy bezpieczeństwa.
- Przy serwisie najczęściej kontroluje się nożyki, łożyska, pasy, poziom oleju i luzy w napędzie.
- Do naprawy warto mieć nie tylko rysunek, ale też dokładny symbol modelu i wersję maszyny.
Jak czytać schemat bez zgadywania
Najprościej patrzeć na taki rysunek od wejścia napędu do elementu tnącego. Najpierw WOM i wał przegubowo-teleskopowy, potem przekładnia, dalej pasy lub zespół stożkowy, a na końcu bębny i nożyki. Jeśli schemat pokazuje też ramę zawieszenia, osłony i bezpiecznik, to nie są dodatki „dla ozdoby” - to właśnie te elementy decydują o tym, czy maszyna pracuje stabilnie i bezpiecznie.
Ja zaczynam czytanie od dwóch pytań: którędy idzie moment obrotowy i co ma się stać, gdy kosiarka trafi na przeszkodę. To od razu odsiewa większość nieporozumień i pomaga odróżnić część roboczą od ochronnej.
| Co widzisz na schemacie | Po co to jest | Na co patrzeć w praktyce |
|---|---|---|
| WOM i wał przegubowo-teleskopowy | Przenosi napęd z ciągnika na maszynę | Stan osłon, długość wału i jakość smarowania przegubów |
| Przekładnia wejściowa | Zmienia kierunek i rozdziela moment na układ tnący | Poziom oleju, szczelność i brak nietypowych dźwięków |
| Sprzęgło jednokierunkowe lub zabezpieczenie przeciążeniowe | Chroni napęd przy zatrzymaniu lub uderzeniu w przeszkodę | Zużycie elementów ciernych i poprawny montaż |
| Bębny, nożyki, talerze ślizgowe | Wykonują właściwe cięcie i kopiują teren | Luzy, pęknięcia, zużycie krawędzi tnących |
| Osłony i fartuchy | Zatrzymują wyrzut kamieni i resztek roślin | Kompletność i stan mocowań |
Kiedy już wiesz, jak odczytać taki rysunek, dużo łatwiej przejść do samej konstrukcji i zobaczyć, które elementy w polskich modelach są wspólne, a które zależą od producenta.

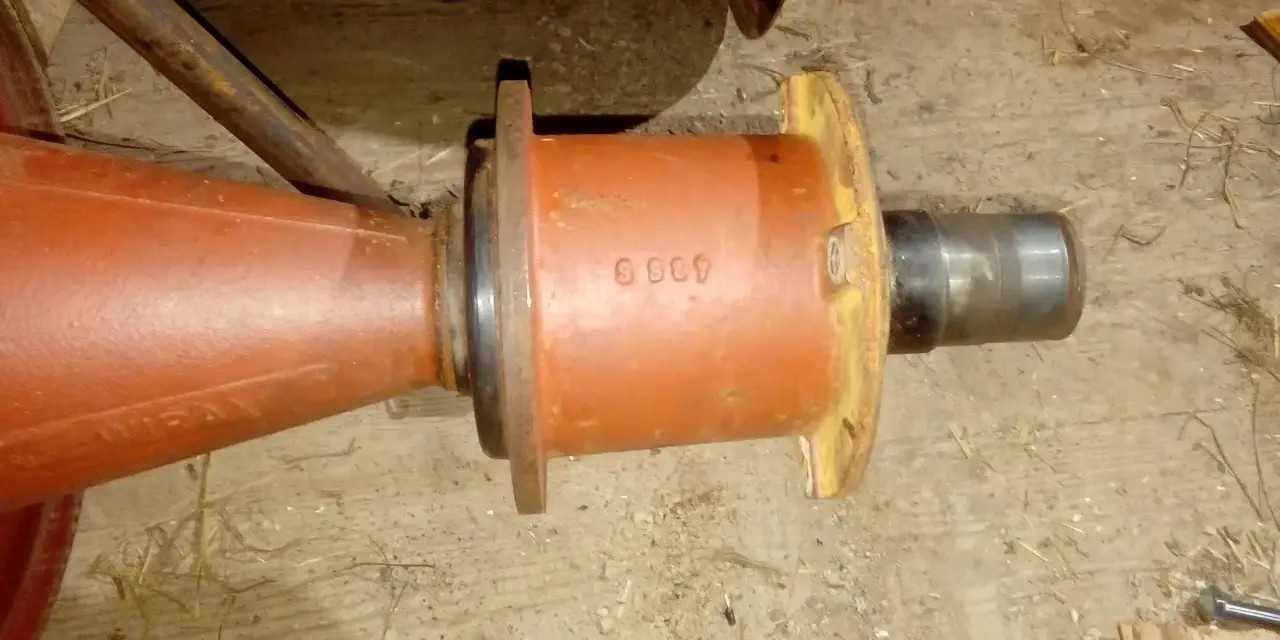

Z czego składa się typowa polska kosiarka rotacyjna
W klasycznej maszynie zawieszanej na TUZ-ie konstrukcja jest zaskakująco logiczna. Mamy ramę nośną, układ zawieszenia, napęd wejściowy, przekładnię, układ tnący i osłony. W praktyce to właśnie te bloki pojawiają się niemal w każdym schemacie, niezależnie od tego, czy mówimy o starszych, czy nowszych polskich modelach.
Warto też pamiętać, że pod hasłem „kosiarka rotacyjna” na polskim rynku najczęściej kryje się kosiarka bębnowa. To ważne, bo jej schemat wygląda inaczej niż w kosiarkach dyskowych, a jeszcze inaczej niż w mulczerze, który nie układa pokosu, tylko rozdrabnia materiał na drobniej.| Element | Rola w maszynie | Typowy problem |
|---|---|---|
| Rama nośna | Przenosi obciążenia z całej kosiarki na ciągnik | Pęknięcia spawalnicze i wybite mocowania |
| Zawieszenie na TUZ | Utrzymuje prawidłowe położenie podczas pracy i transportu | Luzy na sworzniach i nierówne prowadzenie |
| Przekładnia | Przenosi napęd z wału na bębny | Przegrzewanie, wycieki oleju, hałas |
| Układ pasowy | W wielu modelach tłumi przeciążenia i rozdziela napęd | Poślizg, zużycie rowków, rozciągnięcie |
| Bębny z nożykami | Wykonują cięcie i formują pokos | Stępione nożyki, wibracje, nierówna wysokość koszenia |
| Osłony i fartuch | Chronią operatora i otoczenie | Braki montażowe i uszkodzenia po uderzeniu |
Jeśli ktoś chce zrozumieć schemat tylko po to, by dobrać część, ten właśnie podział jest najważniejszy. Najpierw identyfikujesz blok, potem dopiero numer katalogowy. Dzięki temu nie kupujesz przypadkowego nożyka albo niepasującego łożyska.
To prowadzi nas do napędu, bo właśnie tam najczęściej zaczynają się drobne usterki, które później urastają do dużego remontu.
Jak działa napęd od WOM do bębnów
W polskich modelach napęd zwykle startuje z WOM-u ciągnika, który pracuje z 540 obr./min. To nie jest detal do zignorowania: zbyt wysokie obroty zwiększają hałas, podnoszą temperaturę i przyspieszają zużycie pasów, łożysk oraz nożyków. W praktyce wielu użytkowników psuje maszynę nie przez ciężką pracę, tylko przez zbyt agresywne kręcenie silnikiem.
- Wał przegubowo-teleskopowy przenosi moment z ciągnika na wejście kosiarki.
- Przekładnia zmienia kierunek napędu i przekazuje go dalej na układ roboczy.
- Jeśli model ma pasy, one wyrównują szarpnięcia i częściowo zabezpieczają układ przed przeciążeniem.
- Bębny zaczynają obracać się z odpowiednią prędkością, a nożyki odcinają źdźbła ruchem obrotowym.
- Pokos odkładany jest za maszyną lub między bębnami, zależnie od geometrii układu.
Warto tu doprecyzować jedną rzecz: sprzęgło jednokierunkowe nie jest „zbędnym dodatkiem”, tylko zabezpieczeniem, które pomaga odciąć bezwładność maszyny od WOM-u po wyłączeniu napędu. Bez niego ciągnik i układ tnący dostają znacznie większe obciążenia przy wytracaniu obrotów.
Jeżeli na schemacie widzisz kilka punktów smarowania albo punkty kontroli napięcia pasów, to znaczy, że producent przewidział normalną obsługę eksploatacyjną. To nie jest awaryjny znak - to instrukcja, gdzie masz sprawdzać stan maszyny, zanim pojawi się hałas albo bicie. Po zrozumieniu napędu dużo łatwiej przejść do ustawienia całej kosiarki przed wyjazdem w pole.
Jak ustawić maszynę przed koszeniem
Najwięcej błędów robi się nie podczas samego koszenia, tylko przy przygotowaniu maszyny. Ja zawsze zaczynam od sprawdzenia zawieszenia, długości wału i osłon, bo te trzy rzeczy wpływają i na bezpieczeństwo, i na równą pracę. Dopiero potem ustawiam wysokość koszenia oraz położenie transportowe.
Mocowanie do ciągnika
Przy podpinaniu do TUZ-u trzeba pilnować osiowania i luzów na sworzniach. Kosiarka nie może wisieć „na krzywo”, bo wtedy jeden bok tnie niżej, a drugi zaczyna zbierać kamienie i ziemię. Z punktu widzenia eksploatacji to prosty sposób na skrócenie życia nożyków i łożysk.
- Sprawdź kompletność sworzni i zabezpieczeń.
- Upewnij się, że wał PTO ma właściwą długość po skręceniu i rozciągnięciu.
- Załóż wszystkie osłony przed uruchomieniem WOM-u.
- Przed startem usuń z pola kamienie, druty i gałęzie.
Ustawienie wysokości cięcia
W wielu polskich modelach wysokość koszenia reguluje się przez pierścienie dystansowe albo zmianę pozycji elementów ślizgowych. W praktyce spotyka się ustawienia około 32 mm, 40 mm i 44 mm, ale dokładny zakres zależy od wersji maszyny. Im niżej tniesz, tym większe ryzyko kontaktu z ziemią i szybszego stępienia noży.
| Ustawienie | Orientacyjna wysokość | Kiedy ma sens |
|---|---|---|
| Minimalne | Około 32 mm | Równa łąka, mało kamieni, dobra kopia terenu |
| Średnie | Około 40 mm | Najczęściej bezpieczny kompromis dla łąk użytkowych |
| Wyższe | Około 44 mm i więcej | Teren nierówny, większe ryzyko uderzeń w podłoże |
Przeczytaj również: Kosiarka spalinowa pchana - czy warto? Pełny przewodnik!
Transport i pierwsze uruchomienie
Po złożeniu maszyny do transportu nie wystarczy tylko podnieść ramion. Trzeba jeszcze upewnić się, że nic nie ociera o wał, że osłony są zamknięte, a kosiarka nie ma nadmiernego luzu bocznego. Przy pierwszym uruchomieniu rozsądniej jest włączyć WOM na niskich obrotach i obserwować, czy nie pojawia się bicie albo metaliczne tarcie.
Po takim przygotowaniu maszyna zwykle pracuje spokojniej, a jeśli coś jest nie tak, wyjdzie to od razu. I właśnie wtedy przydaje się schemat jako narzędzie diagnostyczne, nie tylko jako rysunek techniczny.
Co schemat mówi o serwisie i zużyciu
Dobry schemat pokazuje nie tylko „co jest gdzie”, ale też gdzie szukać pierwszych objawów zużycia. W polskich kosiarkach rotacyjnych najczęściej padają rzeczy banalne: nożyki, śruby, pasy, łożyska i uszczelnienia. Sama konstrukcja jest prosta, więc awarie zwykle zaczynają się od detalu, który przez dłuższy czas dawał subtelne objawy.
W praktyce kontroluję trzy obszary: dźwięk, temperaturę i jakość cięcia. Jeżeli maszyna zaczyna śpiewać, grzać się lub zostawiać nierówny pokos, problem zwykle już jest, tylko jeszcze nie wszedł w fazę awarii.
| Objaw | Najczęstsza przyczyna | Co sprawdzić od razu |
|---|---|---|
| Nierówne cięcie | Stępione nożyki, zły poziom ustawienia, luzy w zawieszeniu | Stan nożyków, sworzni i wysokość roboczą |
| Głośna praca przekładni | Niski poziom oleju lub zużyte koła zębate | Szczelność i poziom oleju w obudowie |
| Wibracje | Wygięty nożyk, wyrobione łożysko, niewyważenie bębna | Noże, mocowania i luz promieniowy |
| Poślizg pasów | Zbyt luźne pasy albo zabrudzone koła pasowe | Napięcie i czystość napędu |
| Grzanie obudowy | Tarcie, brak smarowania, przeciążenie | Łożyska, olej i stan osłon |
Jeśli chodzi o obsługę, w wielu maszynach sensowny rytm wygląda tak: sprawdzenie poziomu oleju co 10-15 godzin pracy, kontrola punktów smarowania wału przegubowego co około 50 godzin oraz oględziny nożyków po każdym poważniejszym kontakcie z przeszkodą. Nie traktuję tych liczb jak świętego prawa, ale jako bezpieczny punkt startowy dla typowej eksploatacji.
Ważny detal: poziom oleju w przekładni często sprawdza się względem wysokości napełnienia, a nie „na oko”. Jeśli w obudowie zaczyna brakować oleju, szkoda zwykle nie ogranicza się do jednego łożyska. To właśnie dlatego schemat i instrukcja serwisowa powinny iść w parze. Kiedy to już masz pod kontrolą, pozostaje jeszcze pytanie o części i zgodność wersji.
Co sprawdzić w katalogu części przed naprawą lub zakupem
Tu najłatwiej o kosztowny błąd. Dwie kosiarki wyglądają podobnie, ale mają inne nożyki, inne łożyska, inną przekładnię albo nawet inną geometrię osłon. Dlatego sam schemat konstrukcyjny to za mało - przy zamawianiu części liczy się dokładny symbol modelu, wersja wykonania i numer seryjny.
Jeżeli mam doradzić jedną rzecz, to zawsze patrzę najpierw na tabliczkę znamionową, a dopiero potem na rysunek. W praktyce oszczędza to mnóstwo czasu, zwłaszcza przy starszych, ale wciąż popularnych polskich modelach, które doczekały się kilku odmian jednego układu.
- Sprawdź symbol modelu i wersję, bo różnice bywają ukryte w detalach napędu.
- Policz nożyki i porównaj ich kształt z katalogiem.
- Oceń średnicę bębna, typ łożyska i profil pasów, jeśli występują.
- Zwróć uwagę na osłony, mocowania i elementy zawieszenia, bo one też bywają zmienne.
- Jeśli masz wątpliwości, porównaj stary element z nowym na wymiar, a nie tylko po nazwie.
Właśnie dlatego schemat kosiarki rotacyjnej jest tak przydatny: pokazuje logikę maszyny, ale nie udaje, że wszystkie egzemplarze są identyczne. To uczciwe podejście, bo w serwisie liczy się nie tylko zasada działania, lecz także wersja wykonania, zużycie i zgodność części. Jeśli te trzy rzeczy masz pod kontrolą, naprawa staje się przewidywalna, a kosiarka wraca do pracy bez niepotrzebnych prób i błędów.
