W C-330 układ ładowania jest prosty, ale tylko wtedy, gdy prądnica, regulator i masa są ze sobą zgodne. Poniżej pokazuję, jak podłączyć regulator napięcia do prądnicy C-330 w układzie oryginalnym, jak rozpoznać zaciski i jak sprawdzić, czy ładowanie rzeczywiście działa. Dorzucam też błędy, przez które ten układ najczęściej przestaje pracować, bo w starych ciągnikach masa i połączenia robią większą różnicę niż sam „nowy” podzespół.
Najważniejsze rzeczy do zapamiętania
- Fabryczny C-330 pracuje z prądnicą P20C i regulatorem RG15C w układzie plus na masie.
- Zacisk 10 to masa, 16 łączy prądnicę z regulatorem i kontrolką, a 18 odpowiada za wzbudzenie.
- Zacisk 19 prowadzi do głównego plusa instalacji, zwykle przez stacyjkę lub punkt przy rozruszniku.
- Jeśli masz C-330M albo przerobioną instalację, nie zakładaj bez sprawdzenia, że pasuje ten sam regulator.
- Po montażu sprawdź napięcie ładowania miernikiem, zamiast zgadywać po samej kontrolce.
- Najczęstszy problem to nie sam regulator, tylko słaba masa, zamienione przewody albo zużyta prądnica.
Najpierw dopasuj regulator do wersji instalacji
W tym układzie nie zaczynam od przewodów, tylko od polaryzacji. Oryginalny C-330 pracował z prądnicą P20C i regulatorem RG15C, a instalacja była zrobiona na plusie na masie. To ważne, bo jeśli ktoś wcześniej przerobił ciągnik, założył inne akumulatory albo wymienił elementy z C-330M, ten sam regulator może już nie pasować do reszty układu.
Najkrócej mówiąc: do oryginalnej wersji szukam regulatora przeznaczonego do C-330, a nie „dowolnego 12V do prądnicy”. W praktyce najwięcej problemów robi właśnie mieszanie części z różnych wersji. Prądnica, regulator i masa muszą mówić tym samym językiem, inaczej ładowanie nie ruszy albo będzie działało niestabilnie.
Jeżeli masz egzemplarz po przeróbkach, sprawdzam jeszcze jedną rzecz: czy nie zmieniono biegunowości akumulatorów. Gdy instalacja została przebudowana na inny układ masy, trzeba dobrać odpowiedni regulator i czasem przebiegunować prądnicę. Gdy to się zgadza, można przejść do samych połączeń.

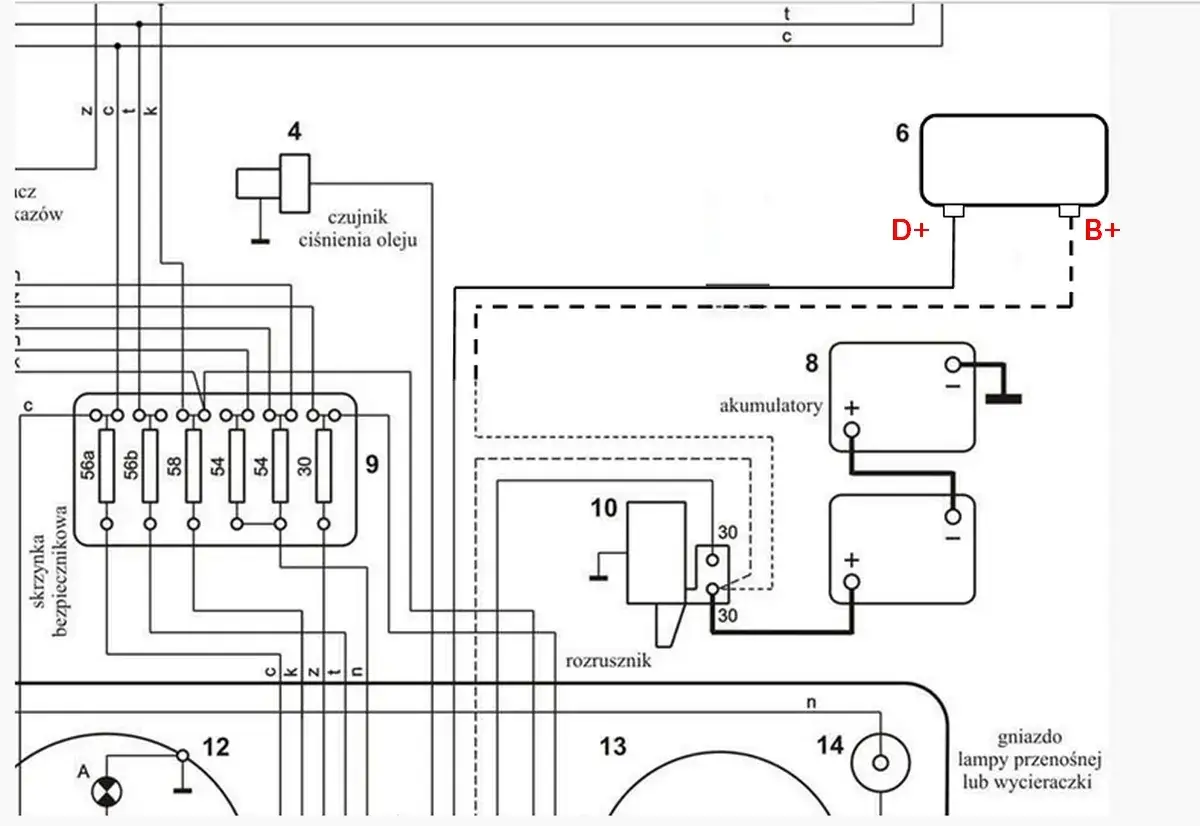

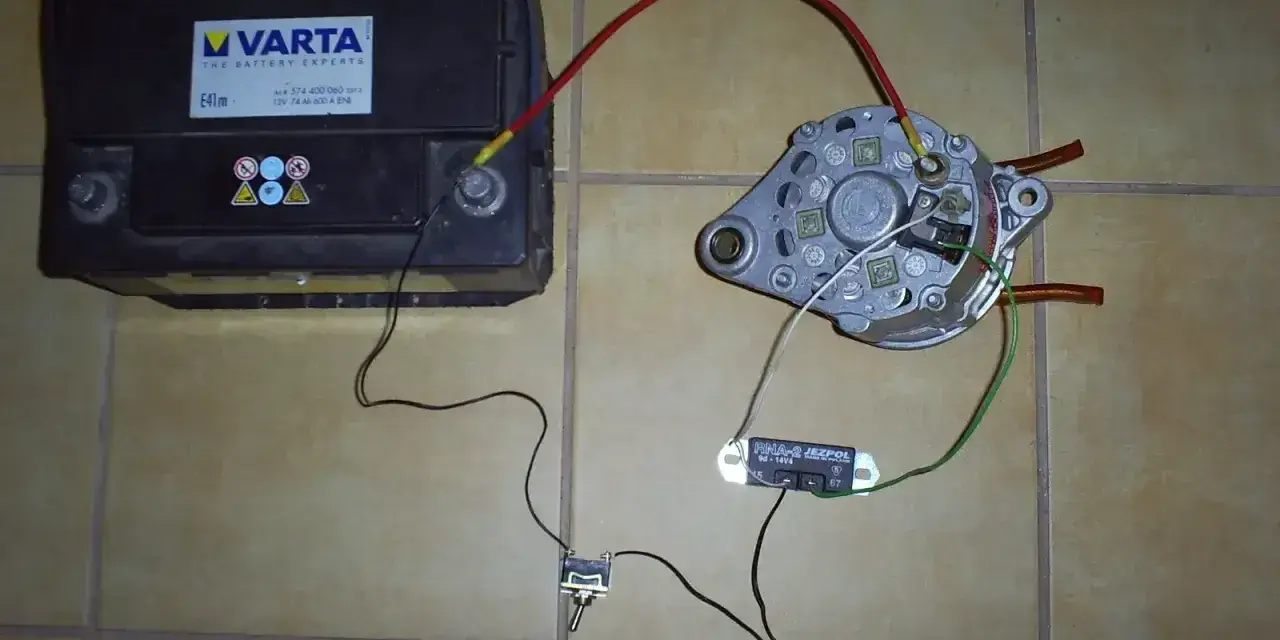

Tak wygląda poprawny schemat połączeń
W C-330 układ jest czytelny, jeśli patrzy się na funkcję każdego zacisku, a nie tylko na numerki. W starszych instalacjach spotyka się drobne różnice w opisie, ale zasada pozostaje ta sama: masa, wzbudzenie, tor prądowy i kontrolka ładowania muszą być połączone zgodnie ze schematem.
| Zacisk | Gdzie go łączę | Po co |
|---|---|---|
| 10 | Masa ciągnika i solidny punkt na obudowie regulatora | Zapewnia wspólny punkt odniesienia dla całego układu |
| 16 | Zacisk 16 prądnicy oraz jeden styk kontrolki ładowania | Prowadzi sygnał prądowy i obsługuje kontrolkę |
| 18 | Zacisk 18 prądnicy | Służy do wzbudzenia prądnicy |
| 19 | Zacisk 30 stacyjki albo główny przewód zasilający przy rozruszniku | Przekazuje ładowanie do akumulatora |
| 15 stacyjki | Drugi styk kontrolki ładowania | Włącza kontrolkę po przekręceniu zapłonu |
W praktyce wygląda to tak: prądnica oddaje prąd przez tor 16, wzbudzenie idzie przez 18, a regulator pilnuje, żeby całość nie podawała zbyt wysokiego napięcia na akumulator. Kontrolka ładowania nie jest ozdobą. To prosty element obwodu wzbudzenia, który pozwala od razu zauważyć, czy układ w ogóle „łapie” ładowanie. Gdy ten schemat masz już rozpisany, montaż przestaje być zgadywaniem, a staje się zwykłą pracą serwisową.
Warto też pamiętać o jednej rzeczy: jeśli ktoś wcześniej założył regulator elektroniczny albo część z innego modelu, numeracja zacisków może być inna. Dlatego przed wpięciem przewodów zawsze sprawdzam oznaczenia na obudowie, nie tylko kolor wiązki. To prowadzi prosto do montażu krok po kroku.
Podłącz wszystko w tej kolejności, żeby nie narobić szkód
Ja przy takiej robocie zaczynam od odłączenia akumulatorów. To banalne, ale oszczędza zwarć, iskrzenia i niepotrzebnych nerwów. Dopiero potem sprawdzam stan przewodów, konektorów i punktów masowych, bo stary C-330 bardzo często ma problem nie z samym regulatorem, tylko z zaśniedziałym połączeniem.
- Odłącz oba akumulatory i upewnij się, że instalacja jest bez napięcia.
- Sprawdź, czy masz regulator do układu z plusem na masie.
- Wyczyść miejsce mocowania regulatora i obudowę prądnicy, żeby masa była pewna.
- Podłącz zacisk 10 do masy ciągnika.
- Połącz 16 prądnicy z 16 regulatorem i dołóż od tego punktu przewód do kontrolki ładowania.
- Połącz 18 prądnicy z 18 regulatorem.
- Zacisk 19 regulatora poprowadź do głównego plusa instalacji, zwykle do zacisku 30 stacyjki lub do punktu przy rozruszniku.
- Drugi styk kontrolki ładowania podepnij do zacisku 15 stacyjki.
W torze prądowym nie oszczędzam na przewodzie. Do samego podłączenia sterującego wystarczy cienki przewód, ale przewód między prądnicą, regulatorem i głównym punktem zasilania powinien być porządny, czysty i dobrze zaciśnięty. Przy takim układzie wolę dać zapas niż później szukać grzejącego się połączenia pod deską. Sam montaż kończę dopiero wtedy, gdy wiem, że nic nie dotyka obudowy i nie ma ryzyka zwarcia. Następny krok to test, bez którego cała robota jest tylko „na oko”.
Sprawdź ładowanie miernikiem, a nie tylko kontrolką
Po uruchomieniu silnika nie spodziewam się, że kontrolka zgaśnie natychmiast na samym biegu jałowym. W C-330 z prądnicą to nie jest alternator, więc przy niskich obrotach ładowanie może być słabe albo chwilowo niewidoczne. Dopiero po lekkim podniesieniu obrotów układ powinien wejść w normalną pracę.
Najprostszy test robię multimetrem na klemach akumulatora. Przy sprawnym układzie i podniesionych obrotach napięcie powinno zwykle wejść w okolice 13,8-14,4 V. Jeżeli wynik jest wyraźnie niższy, ładowanie jest za słabe. Jeśli rośnie za mocno, regulator może być źle dobrany albo uszkodzony.
Jest jeszcze jedna rzecz, o której wielu zapomina: nie odpinam akumulatora przy pracującym silniku. To stary, zły nawyk, który potrafi uszkodzić regulator i narobić więcej szkód niż pożytku. Gdy po pomiarze wszystko wygląda prawidłowo, wracam do objawów typowych dla błędów montażowych, bo one najczęściej zdradzają prawdziwą przyczynę problemu.
Najczęstsze błędy przy podłączaniu regulatora
W tej instalacji powtarza się kilka pomyłek i wszystkie mają podobny skutek: brak ładowania, świecąca kontrolka albo niestabilne napięcie. Z mojego punktu widzenia najgroźniejszy jest nie ten błąd, który od razu wyłącza układ, tylko ten, który działa „prawie dobrze” i powoli dobija akumulator.
- Zamiana przewodów 16 i 18, czyli pomylenie toru prądowego ze wzbudzeniem.
- Słaba masa regulatora, szczególnie gdy mocowanie jest zardzewiałe lub pomalowane.
- Założenie regulatora do innej polaryzacji niż ta, do której pracuje prądnica.
- Użycie zbyt cienkich albo utlenionych przewodów, które pod obciążeniem robią spadki napięcia.
- Ignorowanie kontrolki ładowania, choć to ona często pierwsza pokazuje problem z wzbudzeniem.
- Wymiana samego regulatora bez sprawdzenia szczotek, komutatora i paska klinowego.
Jeżeli któryś z tych punktów już widzisz u siebie, nie szukam od razu winy w nowej części. Najpierw sprawdzam połączenia, dopiero potem sam regulator. Taki porządek oszczędza czas i pieniądze, a z tego miejsca przejście do diagnozy jest już naturalne.
Jeśli nadal nie ładuje, sprawdź te trzy miejsca
Gdy podłączenie jest poprawne, a układ dalej nie pracuje tak, jak powinien, zwykle winne są trzy obszary: sama prądnica, masa albo akumulator. W C-330 nie ma tu magii, tylko klasyczna elektryka, więc szukam przyczyny po kolei.
- Prądnica - zużyte szczotki, brudny komutator, przerwa w uzwojeniu albo słaby styk na zaciskach.
- Masa - korozja pod śrubą, luźne połączenie obudowy, utleniony przewód masowy.
- Akumulator - zwarcie jednej celi, zły stan techniczny albo za duże zużycie, przez które pomiar wygląda myląco.
Warto też pamiętać, że prądnica w C-330 nie ma dużego zapasu mocy. To układ około 150 W, więc przy dodatkowych odbiornikach i niskich obrotach łatwo odnieść fałszywe wrażenie, że coś jest zepsute, choć w praktyce instalacja po prostu pracuje na granicy możliwości. Jeśli ciągnik ma dużo dodatkowego osprzętu, trzeba patrzeć na cały bilans, a nie tylko na sam regulator.
Jeżeli po tych kontrolach układ nadal zachowuje się źle, zwykle problem leży już w zużyciu elementów, a nie w samej instrukcji podłączenia. To dobry moment, żeby ocenić, co warto wymienić od razu, zamiast wracać do tematu za kilka tygodni.
Co warto zrobić przy okazji, żeby nie wracać do tej samej awarii
Przy starym C-330 nie opłaca się patrzeć wyłącznie na jedną część. Jeśli już rozbieram układ ładowania, sprawdzam od razu przewody, konektory, szczotki, stan paska i sam punkt masowy. To właśnie te drobiazgi najczęściej decydują o tym, czy układ będzie działał sezon, czy kilka lat.
Jeśli kupujesz nowy regulator, nie kieruj się wyłącznie ceną. Zbyt tani zamiennik potrafi mieć rozjechane nastawy albo słaby styk wewnętrzny, więc po montażu i tak trzeba go kontrolować miernikiem. Ja wolę część z wyraźnym oznaczeniem do C-330 i od razu po wymianie sprawdzam napięcie pod obciążeniem, bo to szybciej pokazuje prawdę niż sama etykieta na pudełku.
Na koniec zostawiam prostą zasadę: w oryginalnym C-330 liczy się zgodność wersji, dobra masa i poprawne wpięcie 16, 18 oraz 19. Jeśli te trzy rzeczy są zrobione porządnie, regulator napięcia do prądnicy zwykle nie sprawia już problemów, a ciągnik ładuje tak, jak powinien.
