Wskaźnik temperatury Zetor - Podłącz i napraw sam!

W układzie temperatury w Zetorze najczęściej nie chodzi o skomplikowaną elektronikę, tylko o prosty zestaw: czujnik, przewód sygnałowy, zasilanie po stacyjce i masa. Jeśli któryś element jest źle dobrany albo słabo połączony, wskazówka zaczyna żyć własnym życiem: stoi na zerze, idzie od razu na maksimum albo pokazuje temperaturę bez związku z pracą silnika.

W tym tekście pokazuję, jak podłączyć wskaźnik temperatury w Zetorze, gdzie zamontować czujnik, jak sprawdzić zgodność części i jak szybko odróżnić usterkę zegara od problemu w instalacji. Trzymam się praktyki serwisowej, bo przy takich naprawach najwięcej daje spokojne sprawdzenie podstaw, a nie przypadkowe przepinanie przewodów.

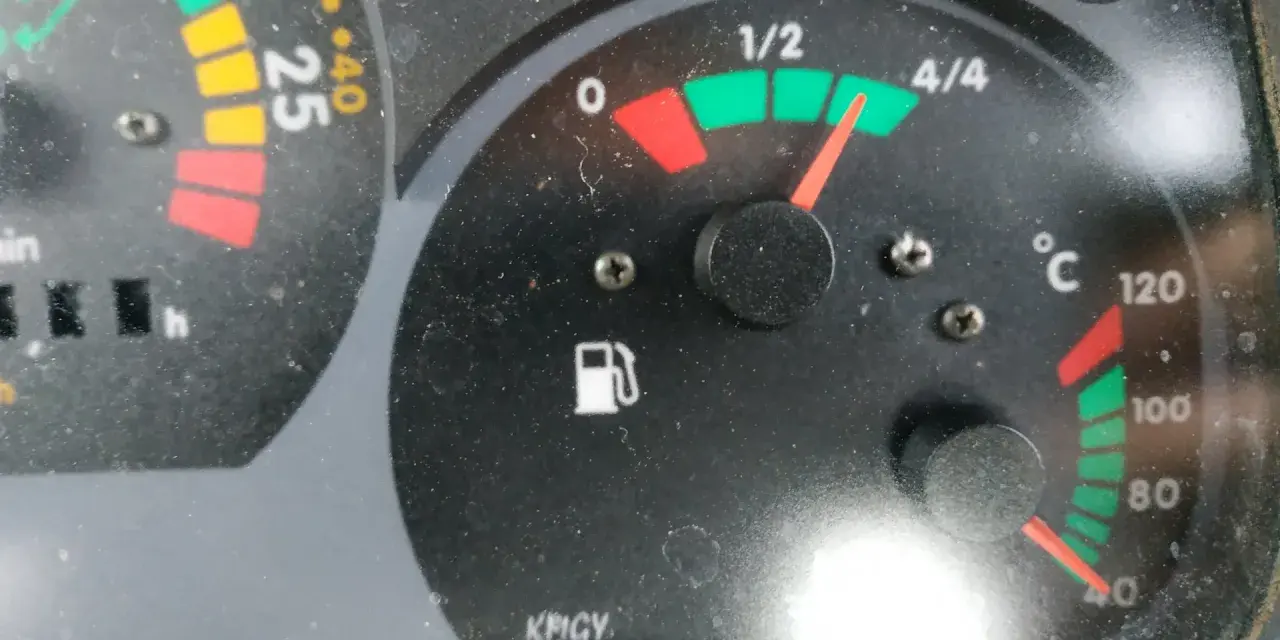

Jak działa układ temperatury w Zetorze

W klasycznym Zetorze wskaźnik temperatury pracuje na prostym sygnale oporowym. Czujnik nie „wysyła” temperatury wprost, tylko zmienia opór wraz z nagrzewaniem płynu. Zegar zamienia to na położenie wskazówki, dlatego czujnik i wskaźnik muszą mieć zgodną charakterystykę, a nie tylko podobny gwint.

W praktyce najczęściej spotykam układ z jednym przewodem sygnałowym od czujnika do zegara. Zasilanie zegara idzie po stacyjce, a masa musi być pewna i czysta. Jeśli po włączeniu zapłonu zewrzesz przewód sygnałowy do masy i wskazówka idzie na maksimum, to zwykle znak, że sam zegar i jego zasilanie działają. To nie kończy diagnostyki, ale zawęża problem do czujnika albo połączenia w silniku.

W nowszych Zetorach z innym typem pulpitu pinout bywa już inny, dlatego przy nowszej serii nie zakładam na ślepo, że każdy zegar działa tak samo. Zawsze sprawdzam numer części albo schemat konkretnego modelu. Dzięki temu od razu wiadomo, czy naprawia się prosty analog, czy układ z bardziej rozbudowanym sterowaniem, i łatwiej przejść do samego montażu przewodów.

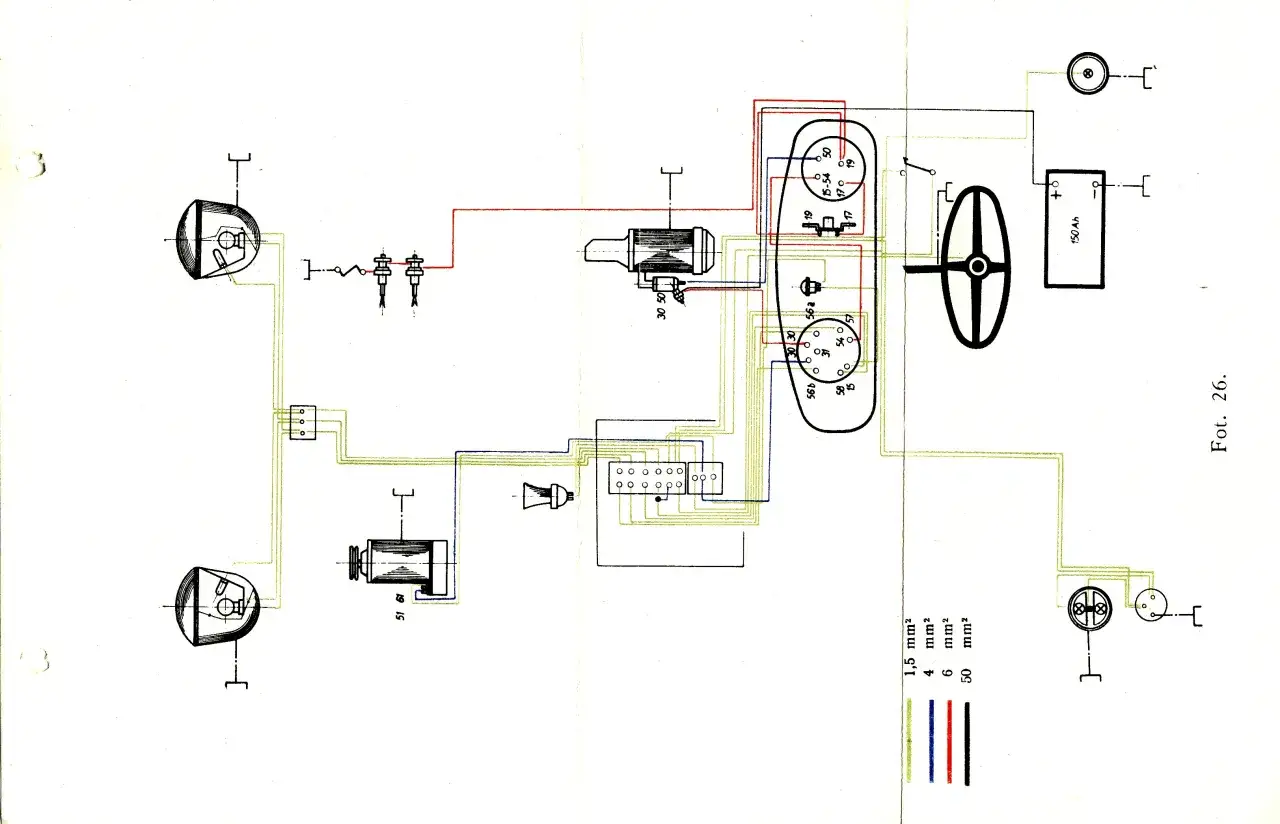

Jak podłączyć wskaźnik i czujnik krok po kroku

Ja zawsze zaczynam od odłączenia akumulatora. To prosty ruch, ale przy starych instalacjach potrafi oszczędzić zwarcia, przepalonej ścieżki w zegarze albo niepotrzebnego stresu. Potem sprawdzam, czy nowy wskaźnik i czujnik są ze sobą zgodne, bo w praktyce największy błąd to zakup części „do Zetora”, które pasują gwintem, ale nie pracują na tej samej skali.

W większości uniwersalnych zegarów zobaczysz oznaczenia typu S, + lub I oraz - albo GND. Jeśli jest podświetlenie, pojawia się też zacisk L. Zasada jest prosta: sygnał z czujnika idzie tylko na wejście pomiarowe, plus przychodzi po stacyjce, a masa musi być solidna. Przewód sygnałowy nie przenosi dużego prądu, więc wystarcza zwykle żyła rzędu 0,75 mm², czyli mniej więcej 18 AWG.

1. Sprawdź oznaczenia na zegarze i czujniku. Jeśli są różne, nie zgaduj na ślepo, tylko porównaj z numerem części.
2. Wyprowadź przewód z czujnika do kabiny lub pulpitu, najlepiej przez gumową przelotkę. W miejscu przejścia przez blachę przewód szybko się przeciera.
3. Podłącz przewód sygnałowy do zacisku S albo SIG.
4. Doprowadź plus po stacyjce do zacisku + lub I. Jeśli zegar ma działać tylko po zapłonie, nie bierz zasilania „na stałe”.
5. Podłącz masę do zacisku - lub GND. W starych ciągnikach to częściej robi różnicę niż sam zakup nowego zegara.
6. Jeśli zegar ma podświetlenie, podepnij zacisk L pod obwód świateł tablicy rozdzielczej.
7. Zabezpiecz połączenia koszulką termokurczliwą albo porządnymi konektorami i dopiero wtedy podłącz akumulator.

Jeżeli montujesz nowy, uniwersalny wskaźnik, licz się z tym, że często potrzebuje otworu montażowego około 52 mm. W starszych Zetorach bywa to ważne przy wymianie całego zegara, bo oryginalny panel nie zawsze przyjmuje każdy zamiennik bez drobnej przeróbki. Kiedy przewody są już opisane i zabezpieczone, można przejść do miejsca montażu czujnika, bo właśnie tam najłatwiej zepsuć poprawny odczyt.

Gdzie zamontować czujnik, żeby wskazania miały sens

Najlepszy punkt montażu to taki, w którym czujnik ma realny kontakt z krążącym płynem chłodniczym. W praktyce sprawdza się króciec wodny, obudowa termostatu albo głowica w miejscu przewidzianym przez producenta. Nie lubię montażu w przypadkowych adapterach albo w punktach, gdzie płyn stoi i słabo się wymienia, bo wtedy wskazania są opóźnione i mało wiarygodne.

W wielu starszych Zetorach spotyka się czujniki z gwintem M14x1,5 i pojedynczym płaskim stykiem, ale nie traktuję tego jak reguły uniwersalnej dla całej marki. Zawsze sprawdzam numer części i miejsce osadzenia. To ważne, bo sam gwint nie przesądza jeszcze, czy skala zegara będzie pokazywała prawidłową temperaturę.

• Jeśli czujnik wykorzystuje gwint jako masę, nie kładę grubej warstwy taśmy teflonowej na całym gwincie.
• Jeśli producent dopuszcza uszczelniacz, używam go oszczędnie, tak żeby nie odciąć elektrycznego kontaktu.
• Jeśli gwint w głowicy jest zużyty, wolę naprawić go raz porządnie niż dokręcać czujnik „na siłę”.
• Jeśli miejsce montażu wymaga adaptera, sprawdzam jego długość, żeby końcówka czujnika nie opierała się o ściankę kanału.

Praktycznie patrzę na to tak: czujnik ma widzieć temperaturę płynu, a nie temperaturę korpusu czy kawałka metalu obok. Im lepszy kontakt z obiegiem chłodzenia, tym stabilniejsze wskazanie. Po takim montażu sens ma już tylko test instalacji, bo wtedy od razu widać, czy problem leżał w części, czy w sposobie osadzenia.

Jak sprawdzić instalację, zanim zamkniesz maskę

Po podłączeniu nie zakładam od razu, że wszystko działa. Najpierw robię krótki test na zimnym silniku, potem sprawdzam reakcję po rozgrzaniu. To zajmuje kilka minut, a pozwala wychwycić większość pomyłek bez szukania ich później w polu.

1. Włącz zapłon i obserwuj wskazówkę. Na zimnym silniku powinna pozostawać blisko początku skali.
2. Na chwilę zewrzyj przewód sygnałowy z czujnika do masy. Jeśli wskaźnik wyraźnie idzie na maksimum, obwód zegara zwykle jest sprawny.
3. Odpnij zwarcie i uruchom silnik. W miarę nagrzewania temperatura powinna rosnąć płynnie, bez skoków i drgań.
4. Porównaj wynik z rzeczywistą temperaturą chłodnicy albo króćca, najlepiej przy pomocy termometru kontaktowego lub pirometru.
5. Po otwarciu termostatu sprawdź, czy wskazówka reaguje spokojnie, a nie skacze od razu na wysoki zakres.

Jeśli po zwarciu przewodu do masy nic się nie dzieje, w pierwszej kolejności sprawdzam zasilanie zegara, punkt masowy i ciągłość przewodu. Jeśli wskazówka reaguje, ale przy pracy silnika pokazuje bzdury, zwykle winny jest czujnik, zły typ części albo złe miejsce montażu. Właśnie dlatego ten test robię jeszcze przed założeniem osłon i porządkowaniem wiązki.

Najczęstsze błędy, które robią bałagan w wskazaniach

W tej naprawie powtarzają się wciąż te same problemy. Nie są efektowne, ale właśnie przez to łatwo je przeoczyć. Z mojego doświadczenia najwięcej czasu tracą osoby, które od razu wymieniają zegar, a nie sprawdzają masy, zgodności czujnika i miejsca montażu.

Najważniejszy wniosek jest prosty: jeśli układ reaguje na zwarcie przewodu do masy, to zanim kupisz kolejny zegar, sprawdź czujnik i jego osadzenie. W praktyce to właśnie tam leży większość problemów, a nie w samym wskaźniku. Po takim przeglądzie zostaje już tylko decyzja, czy brać oryginał, czy dobry zamiennik.

Oryginał, zamiennik i komplet do serwisu

Przy części do temperatury nie kieruję się wyłącznie ceną. Jeśli ciągnik ma pracować dalej bez niespodzianek, ważniejsze jest dopasowanie niż to, czy element kosztuje o kilka złotych mniej. W 2026 roku widać to wyraźnie na rynku części do Zetorów: czujniki do starszych modeli potrafią kosztować od kilkunastu do około 40 zł w zamienniku, a oryginały lub lepsze odpowiedniki częściej krążą wokół 100-130 zł. Same wskaźniki zwykle mieszczą się mniej więcej w przedziale 60-100 zł, zależnie od wersji i skali.

Ja zwykle polecam komplet wtedy, gdy ktoś nie ma pewności, co było wcześniej zamontowane. To oszczędza czas i zmniejsza ryzyko sytuacji, w której nowy czujnik nie dogaduje się ze starym zegarem. Jeśli jednak masz sprawdzony, fabryczny wskaźnik i tylko uszkodzony czujnik, dobry zamiennik wystarczy bez zbędnych kosztów. Taki wybór ma sens zwłaszcza w starszych Zetorach, gdzie liczy się prostota naprawy, a nie eksperymenty z uniwersalnymi zestawami.

Co jeszcze sprawdzam przy serwisie układu chłodzenia

Przy naprawie wskaźnika temperatury zawsze patrzę szerzej niż na sam zegar. Jeśli układ chłodzenia ma niski poziom płynu, zapowietrzenie albo zużyty termostat, nawet idealnie podłączony wskaźnik nie pokaże Ci realnego stanu silnika. To ważne, bo wielu użytkowników myli usterkę pomiaru z problemem w samym chłodzeniu.

• Sprawdzam stan płynu i odpowietrzenie układu po wymianie czujnika.
• Oglądam przewody masowe przy silniku i desce rozdzielczej.
• Kontroluję styki w kostkach, bo korozja daje objawy podobne do uszkodzonego czujnika.
• Patrzę na termostat, bo jego zacięcie potrafi zafałszować ocenę całego układu.
• Porównuję wskazanie zegara z rzeczywistą temperaturą, zanim oddam ciągnik do pracy.

W praktyce najlepszy efekt daje połączenie poprawnego montażu, zgodnego zestawu części i krótkiego testu po rozgrzaniu silnika. Jeśli zrobisz te trzy rzeczy, wskaźnik temperatury w Zetorze zaczyna działać tak, jak powinien, a nie tak, jak mu się akurat przypomni. W takich naprawach najwięcej wygrywa cierpliwość do szczegółów: masa, zgodność czujnika i sensowne miejsce montażu.
