Najważniejsze informacje o wałku i jego doborze
- Wał w krajzedze odpowiada za prowadzenie tarczy, przeniesienie napędu i utrzymanie osiowości całego zespołu.
- Najczęściej trzeba dopasować średnicę otworu tarczy, długość wałka, gwint, oprawy łożysk i koło pasowe.
- W ofertach technicznych często pojawiają się konfiguracje z otworem 30 mm, rzadziej 32 mm, oraz oprawy UCP207 na wałek fi 35 mm.
- Lewy lub prawy gwint dobiera się do kierunku obrotu, bo zły wybór może odkręcać nakrętkę zamiast ją zabezpieczać.
- Przy pracy z drewnem mokrym, sękatym albo z resztkami pod dalszy przerób najbardziej cierpią łożyska i ustawienie tarczy.
- Jeżeli pojawia się bicie, hałas lub grzanie, problem często leży nie tylko w samym wale, ale też w oprawach, dociskach albo napędzie pasowym.

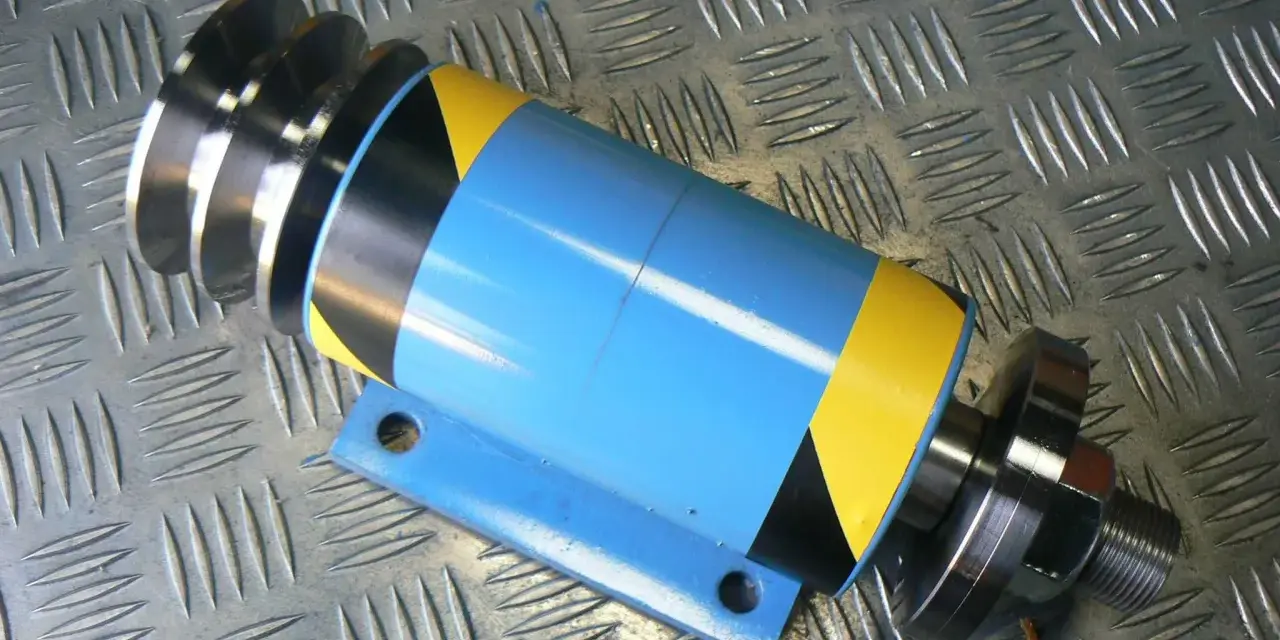

Czym jest wał w krajzedze i za co odpowiada
W pilarce tarczowej ten element pełni rolę wrzeciona, czyli osi roboczej, na której siedzi tarcza i którą napędza silnik przez pas. To właśnie on decyduje o tym, czy piła obraca się współosiowo, czy zaczyna „tańczyć” na boki. Bicie promieniowe oznacza odchylenie na zewnątrz i do środka podczas obrotu, a bicie osiowe to falowanie tarczy wzdłuż osi. W obu przypadkach cięcie robi się cięższe, głośniejsze i mniej przewidywalne.
W drewnie opałowym i przy przygotowaniu wsadu do pelletu taki problem szybko wychodzi na jaw. Mokry materiał, większy opór skrawania i dłuższe serie cięcia od razu obciążają łożyska, oprawy oraz samą tarczę. Jeżeli wał ma luz, jest krzywy albo ma zużyte gniazdo pod łożysko, nawet dobra piła nie pomoże.
- Prawidłowa geometria utrzymuje tarczę w osi i ogranicza wibracje.
- Sztywność zespołu ma znaczenie przy grubym, mokrym lub sękatym drewnie.
- Stan łożysk wpływa na temperaturę pracy i kulturę cięcia.
- Napęd pasowy musi być zgrany z wałem, inaczej pojawia się poślizg i dodatkowe drgania.
Gdy rozumie się tę zależność, łatwiej przejść do właściwego doboru części, bo sam element nie może być oceniany „na oko” ani tylko po cenie. Właśnie dlatego przy zakupie trzeba sprawdzić kilka wymiarów naraz, a nie tylko średnicę piły.
Jak dobrać wał do konkretnej pilarki

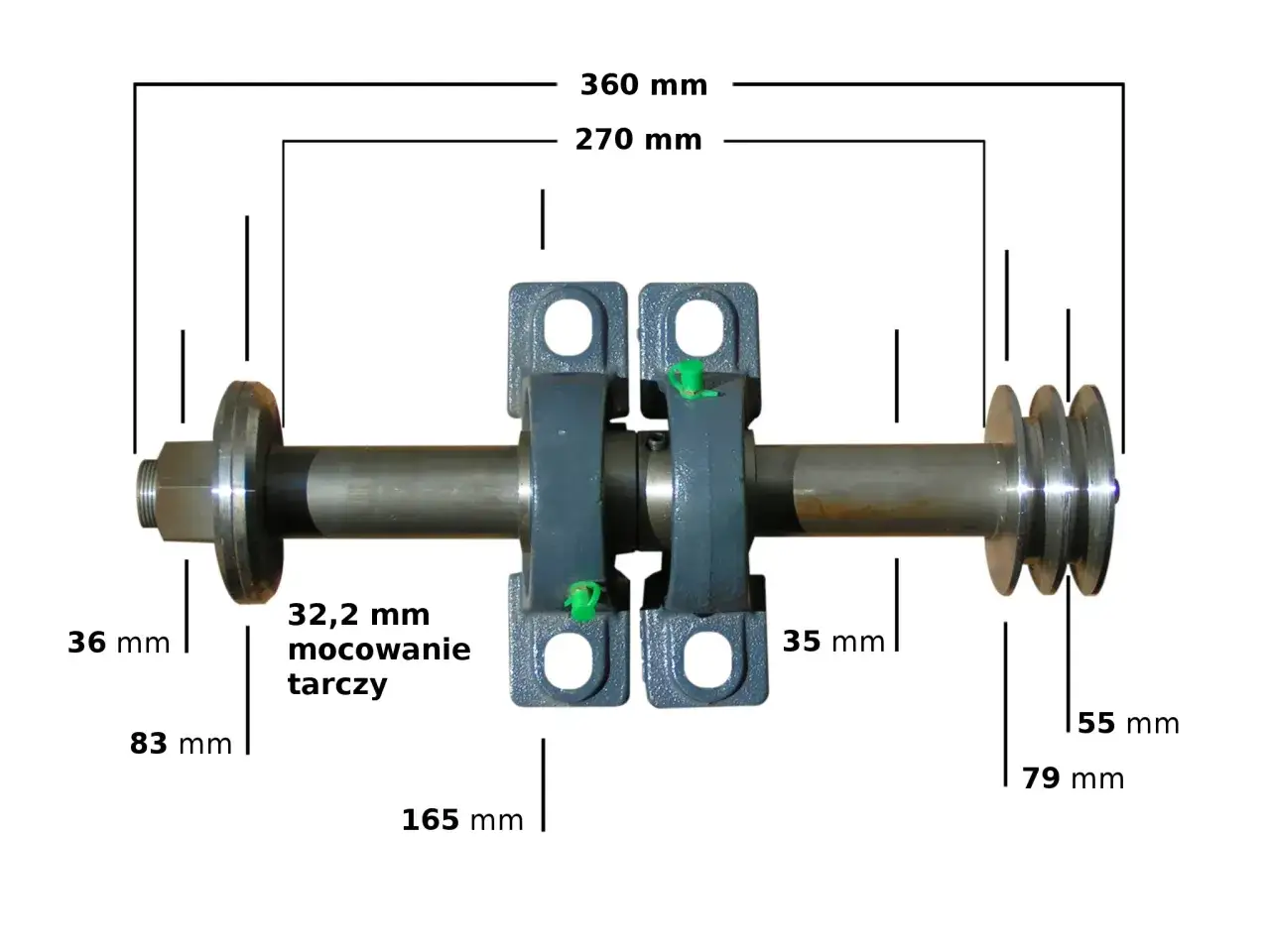

Przy zakupie nowego elementu wałek do krajzegi trzeba dopasować do tarczy, opraw i napędu, a nie tylko do samej średnicy otworu. Ja zaczynam od trzech rzeczy: średnicy tarczy, kierunku obrotu i długości całego zespołu. Dopiero później sprawdzam gwint, koło pasowe i to, czy łożyska siedzą w oprawie pewnie, bez luzu montażowego.
| Co sprawdzić | Typowe wartości | Dlaczego to ważne |
|---|---|---|
| Średnica otworu tarczy | 30 mm albo 32 mm | To podstawowy warunek montażu; nie da się ich traktować jako zamiennych bez zmiany osprzętu. |
| Długość wałka | Około 250-500 mm | Musi pasować do korpusu, osłon, docisków i przestrzeni pod kołem pasowym. |
| Gwint | M30x2, lewy lub prawy | Dobór zależy od kierunku obrotu; zły gwint potrafi odkręcać nakrętkę podczas pracy. |
| Łożyska i oprawy | UCP207, często na wałek fi 35 mm | Oprawa ułatwia montaż, ale nie zastępuje poprawnego ustawienia osi i sztywnej ramy. |
| Koło pasowe | Rowek 2x13 mm lub 2x17 mm, średnica często około 80-200 mm | Od tego zależy przełożenie i obciążenie napędu. |
| Klin | Najczęściej 8 mm | Blokuje koło pasowe na wale i ogranicza poślizg. |
W praktyce największe błędy biorą się z pośpiechu. Ktoś mierzy samą piłę, zapomina o odległości między oprawami, a potem okazuje się, że nowy zespół jest za długi, tarcza ociera o osłonę albo koło pasowe nie trafia w linię paska. Przy starej krajzedze warto wymierzyć cały stary komplet: od osi łożyska do osi łożyska, szerokość docisków, średnicę koła i kierunek obrotu silnika. To oszczędza więcej czasu niż późniejsze poprawki na maszynie.
Sam dobór jest więc bardziej logistyczny niż marketingowy. Kiedy te punkty są zebrane, łatwiej ocenić, czy potrzebujesz lekkiego zamiennika, czy konstrukcji o większej sztywności.
Jakie konfiguracje spotyka się najczęściej
Na rynku dominują gotowe wałki i zestawy bazowe, bo w praktyce większość użytkowników chce szybciej uruchomić maszynę niż prowadzić pełną obróbkę od zera. Najczęściej spotyka się długości 250, 300, 400 i 500 mm oraz otwory pod piłę 30 mm, rzadziej 32 mm. Wersje z oprawami UCP207 są popularne, bo łączą prosty montaż z dość dobrą dostępnością części zamiennych.
| Wariant | Gdzie ma sens | Plus | Ograniczenie | Cena orientacyjna |
|---|---|---|---|---|
| 250-300 mm | Lżejsze krajzegi warsztatowe, krótsze kłody, okazjonalna praca | Kompaktowa konstrukcja i niższa masa | Przy większej tarczy szybciej wychodzi brak sztywności | Około 150-300 zł |
| 400-500 mm | Cięższe ramy, dłuższe cięcie, grubsze drewno opałowe | Lepsza stabilność i większy zapas konstrukcyjny | Wyższa cena i większe wymagania wobec ramy | Około 220-600 zł |
| Otwór 30 mm | Najczęstszy wybór w pilarkach do drewna | Duża dostępność tarcz i osprzętu | Nie pasuje do tarcz 32 mm bez zmiany konfiguracji | Zależna od zestawu |
| Otwór 32 mm | Starsze lub mocniejsze konstrukcje | Spotykany w solidniejszych układach przemysłowych | Trzeba uważać przy zakupie tarczy i docisków | Zależna od zestawu |
| Gwint lewy | Układy, w których obrót sam dociąga nakrętkę | Bezpieczne, bardzo częste rozwiązanie | Musi zgadzać się z kierunkiem pracy | Bez istotnej różnicy |
| Gwint prawy | Układy z odwróconym kierunkiem lub niestandardową konstrukcją | Przydatny w specyficznych maszynach | Najłatwiej go pomylić przy zamawianiu | Bez istotnej różnicy |
W ofertach detalicznych sam wał z oprawami i dociskami zwykle zamyka się w kwocie około 200-350 zł, a większe lub precyzyjniej wykonane zestawy potrafią kosztować wyraźnie więcej. Cena rośnie, gdy w grę wchodzi lepsze toczenie, wyważenie, mocniejsze łożyska albo kompletna, gotowa do montażu baza. Z mojego punktu widzenia nie warto oszczędzać na elemencie, który ma trzymać geometrię całej pilarki.
Po tym przeglądzie najlepiej od razu przejść do montażu, bo nawet dobry wał nie obroni się, jeśli osie nie będą ustawione w jednej linii.
Montaż i ustawienie bez bicia tarczy
Tu najczęściej przegrywa nie sam wał, tylko cała reszta układu. Jeśli oprawy łożysk stoją krzywo, pasek pracuje pod kątem albo dociski ściskają tarczę nierówno, pojawi się hałas, grzanie i słabsza jakość cięcia. Ja zawsze zaczynam od prostej kontroli mechanicznej, a dopiero potem uruchamiam maszynę.
- Sprawdź, czy oprawy łożysk siedzą współosiowo i nie są skręcone względem ramy.
- Oczyść powierzchnie styku tarczy, docisków i koła pasowego.
- Ustaw koło pasowe w jednej linii z napędem, bo nawet małe odchylenie zwiększa zużycie paska.
- Dokręć nakrętkę i dociski z wyczuciem, bez „dociągania na siłę”, które potrafi skrócić życie łożysk.
- Po złożeniu sprawdź bicie tarczy; w praktyce traktuję kilka dziesiątych milimetra jako sygnał, że trzeba wrócić do ustawienia.
Jeżeli masz czujnik zegarowy, użyj go od razu. To najprostszy sposób, żeby odróżnić drobną niedokładność od realnego problemu mechanicznego. Bez pomiaru łatwo pomylić szum normalnej pracy z początkiem awarii. W pilarkach pracujących na drewnie mokrym albo żywicznym te różnice pojawiają się szybciej, bo materiał stawia większy opór i mocniej dociąża cały układ.
Kiedy montaż jest poprawny, a mimo to coś nadal hałasuje, przechodzę do oceny zużycia. To zwykle oszczędza czas i pozwala zdecydować, czy wystarczy naprawa, czy lepiej wymienić cały komplet.
Objawy zużycia i kiedy lepiej wymienić cały komplet
Najczęstsze sygnały są dość jednoznaczne: łożyska grzeją się po kilkunastu minutach, słychać metaliczny szum, tarcza zaczyna ciąć „falą”, a po zatrzymaniu czuć luz na piaście. Jeśli do tego dochodzi wyraźny ślad po odkręcaniu nakrętki albo wybite gniazdo pod łożysko, sama wymiana jednego elementu zwykle niewiele da. Wtedy patrzę na cały zestaw, nie tylko na sam wał.
| Rozwiązanie | Kiedy ma sens | Orientacyjny koszt | Ryzyko |
|---|---|---|---|
| Wymiana samych łożysk | Wał jest prosty, a gniazda nie są wybite | Około 30-120 zł za komplet, zależnie od typu | Nie usuwa problemu, jeśli uszkodzony jest wał albo oprawa |
| Regeneracja wału | Trzeba poprawić powierzchnie, gwint lub drobne zużycie | Często 80-250 zł plus obróbka | Opłacalna tylko wtedy, gdy materiał bazowy jest jeszcze dobry |
| Wymiana całego zespołu | Jest luz, bicie, zużyte gniazda albo uszkodzony gwint | Najczęściej 200-600 zł | Wyższy koszt na starcie, ale mniejsze ryzyko powrotu problemu |
Jeżeli gniazdo łożyska jest wyrobione, wał ma krzywiznę albo gwint jest już „zjedzony”, wymiana samych łożysk będzie tylko krótką poprawką. W takich sytuacjach bardziej opłaca się cały komplet, bo dostajesz stabilniejszą bazę i mniej niespodzianek przy pierwszym obciążeniu. To szczególnie ważne w maszynach, które mają ciąć regularnie, a nie raz na jakiś czas.
Gdy mam już ocenę stanu technicznego, sprawdzam jeszcze warunki pracy, bo przy drewnie opałowym i materiale pod pellet to właśnie one najczęściej decydują o trwałości napędu.
Co sprawdzam przed sezonem cięcia drewna i materiału do pelletu
Przy pracy z drewnem i materiałem przeznaczonym do dalszego przerobu nie wystarczy, że piła „jakoś chodzi”. Największą różnicę robią trzy rzeczy: stan tarczy, napięcie paska i jakość smarowania łożysk. Jeśli drewno jest mokre, sękate albo nierówne, obciążenie rośnie błyskawicznie, a wał i łożyska dostają w kość szybciej niż w lekkiej pracy warsztatowej.
- Sprawdzam, czy tarcza jest dobrana do materiału i nie ma śladów przegrzania.
- Kontroluję napięcie paska, bo zbyt luźny ślizga się, a zbyt mocny dobija łożyska.
- Oglądam osłony i dociski, żeby nic nie ocierało przy pełnym obrocie.
- Testuję luz na oprawach łożysk i temperaturę po krótkiej próbie pracy.
- Patrzę, czy materiał podawany do cięcia nie wymusza nadmiernego docisku i szarpania.
W praktyce najbardziej opłaca się nie walczyć z objawami, tylko usunąć ich przyczynę. Jeśli krajzega ma ciąć drewno opałowe, odpady tartaczne albo elementy przygotowywane dalej pod pellet, stabilny wał, dobre oprawy i poprawnie ustawiona tarcza są ważniejsze niż pozorna oszczędność na najtańszym zamienniku. Kiedy cały układ jest dobrany z głową, masz ciszej pracującą maszynę, czystsze cięcie i wyraźnie mniejsze ryzyko przestoju.
