Laserowe łączenie aluminium - Kiedy to ma sens?

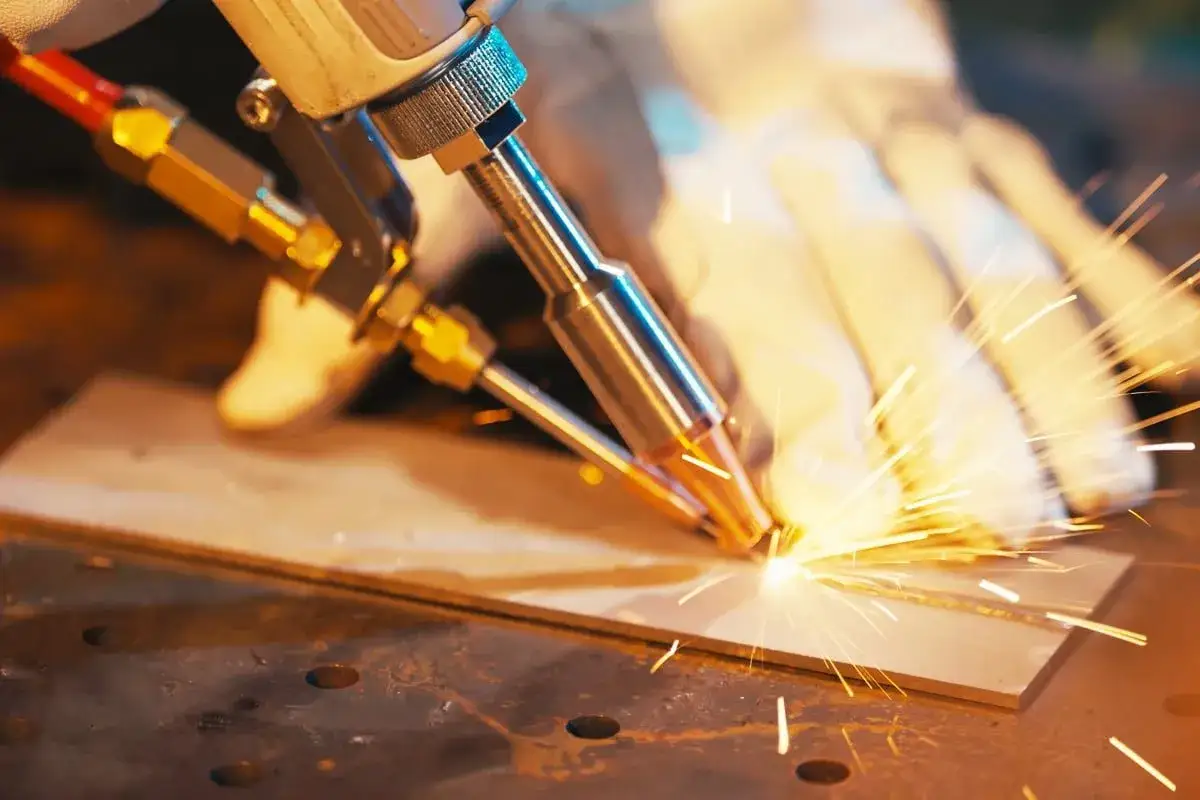

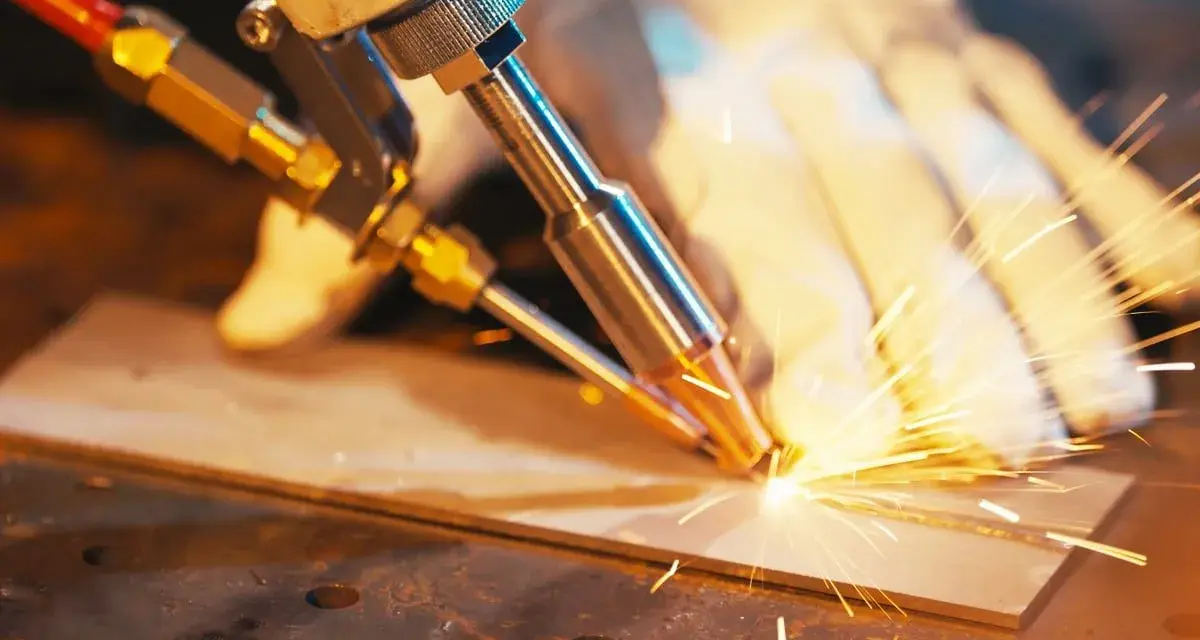

Laserowe łączenie aluminium ma sens wtedy, gdy liczą się precyzja, mała strefa wpływu ciepła i powtarzalność, a nie tylko sam fakt, że element da się skleić termicznie. W tym tekście pokazuję, kiedy ta technologia faktycznie daje przewagę, jakie problemy pojawiają się najczęściej, jak przygotować detal i dlaczego w środowisku CNC oraz automatyzacji potrafi zmienić ekonomikę całego procesu. Jeśli masz do czynienia z cienkimi profilami, powtarzalną produkcją albo detalami, które nie mogą się odkształcać, ten temat jest bardziej praktyczny, niż wygląda na pierwszy rzut oka.

Dlaczego aluminium stawia wyższe wymagania niż stal

W praktyce to nie sam laser jest największym wyzwaniem, tylko właściwości aluminium. Materiał bardzo szybko odprowadza ciepło, więc energia musi być podana precyzyjnie i w odpowiednim tempie. Do tego dochodzi warstwa tlenku glinu, która topi się znacznie trudniej niż samo aluminium, a przy niedokładnym przygotowaniu powierzchni zaczyna przeszkadzać już na etapie inicjacji spoiny.

Warstwa tlenku glinu

Tlenek tworzy się niemal natychmiast po kontakcie z powietrzem. Jest twardy, stabilny i potrafi zachowywać się jak bariera między wiązką a właściwym materiałem. Z mojego punktu widzenia właśnie tutaj wielu początkujących szuka problemu w ustawieniach urządzenia, podczas gdy źródło kłopotów leży dużo wcześniej: w czyszczeniu, odtłuszczeniu i jakości krawędzi.

Wodór i porowatość

Aluminium w stanie ciekłym łatwo „łapie” wodór, a po zakrzepnięciu gaz zostaje w spoinie w postaci porów. To dlatego złącza mogą wyglądać dobrze z zewnątrz, a mimo to mieć gorszą wytrzymałość niż oczekiwano. W laserowym procesie szczególnie ważne jest więc ograniczenie wilgoci, zabrudzeń i resztek smarów.

Przeczytaj również: Szybka łuparka do drewna - Jaką wybrać, by naprawdę oszczędzić czas?

Odbicie wiązki i stabilność jeziorka

Surowe aluminium potrafi odbijać znaczną część energii, więc początkowa faza procesu bywa kapryśna. Gdy do tego dojdzie zbyt szybkie prowadzenie, źle dobrany fokus albo słaby docisk, jeziorko spawalnicze zaczyna „pływać”, a razem z nim rośnie ryzyko błędów. To prowadzi wprost do pytania, kiedy laser naprawdę ma sens względem klasycznych metod.

Kiedy laser ma przewagę nad TIG i MIG

Ja patrzę na ten wybór bardzo praktycznie: jeśli detal ma być czysty, powtarzalny i ma się odkształcać możliwie najmniej, laser często wygrywa. Jeśli jednak element jest „żywy” montażowo, ma nierówne szczeliny albo wymaga dużej tolerancji na dopasowanie, klasyczny łuk bywa bezpieczniejszy. Właśnie dlatego warto porównać te metody nie po nazwie, tylko po warunkach pracy.

W uproszczeniu: laser najlepiej pracuje tam, gdzie detal jest dobrze zaprojektowany pod proces, a nie odwrotnie. TIG nadal wygrywa w miejscach naprawczych i przy większej elastyczności montażu, a MIG/MAG bywa sensowny, gdy liczy się tolerancja na geometrie i tempo pracy, ale nie aż tak wysoka dokładność. Z tego punktu widzenia ważniejsze od samej metody jest przygotowanie elementu, bo ono w aluminium robi największą różnicę.

Jak przygotować detal, żeby spoinę dało się zrobić powtarzalnie

W praktyce dobre spawanie zaczyna się przed uruchomieniem źródła. Jeżeli krawędzie są zabrudzone, utlenione albo źle dociśnięte, operator może ratować proces tylko częściowo. Z mojego doświadczenia najwięcej problemów bierze się nie z mocy lasera, ale z montażu, fixturingu i jakości przygotowania powierzchni.

1. Odtłuść powierzchnię - usuń oleje, smary i pozostałości po obróbce. Aluminium nie lubi „niewidzialnych” zanieczyszczeń, bo właśnie one później zamieniają się w pory.
2. Usuń warstwę tlenku - mechanicznie, chemicznie albo w ramach kontrolowanego przygotowania przed procesem. Samo przetarcie szmatką zwykle nie wystarcza.
3. Ustal szczelinę - im bardziej stała i mniejsza, tym lepiej. Laser nie lubi niespodzianek na linii styku.
4. Zadbaj o docisk i bazowanie - jeśli detal pracuje na stole, spoiny nie będą powtarzalne. Dobre mocowanie jest tu równie ważne jak program.
5. Zrób próbę na materiale właściwym - nie na „podobnym” odpadzie, tylko na tym samym stopie i tej samej grubości.

W środowisku produkcyjnym często spotykam też prostą zasadę: im krótszy czas między przygotowaniem powierzchni a spawaniem, tym lepiej. Aluminium bardzo szybko wraca do stanu utlenionego, więc zwlekanie potrafi zepsuć nawet dobrze ustawiony proces. Gdy detal jest już przygotowany, decydujące stają się parametry samego stanowiska.

Jakie parametry decydują o jakości spoiny

Jeśli miałbym wskazać jeden błąd w podejściu do tego procesu, powiedziałbym: zbyt duża wiara w jeden „magiczny” parametr. W rzeczywistości liczy się zestaw kilku ustawień, które muszą ze sobą współgrać. Przy aluminium szczególnie ważne są moc, pozycja ogniska, prędkość prowadzenia, gaz osłonowy i ewentualne podanie drutu.

• Moc źródła - przy cienkich detalach często pracuje się w zakresie około 1,5-3 kW, ale to nie jest uniwersalna recepta. Zbyt mała moc daje brak przetopu, a zbyt duża przegrzewa krawędź i zwiększa ryzyko podtopień.
• Położenie ogniska - fokus decyduje o gęstości energii. Nawet niewielkie odchylenie potrafi zmienić stabilność jeziorka i głębokość wtopienia.
• Prędkość spawania - za wolno oznacza nadmiar ciepła i większe odkształcenia, za szybko kończy się brakiem przetopu. Tu nie ma miejsca na „na oko”.
• Oscylacja wiązki - delikatny ruch wahadłowy pomaga poszerzyć spoinę i ustabilizować jeziorko. W praktyce bywa bardzo pomocny przy aluminium, bo zmniejsza nerwowość procesu.
• Gaz osłonowy - argon jest standardem, a domieszka helu bywa przydatna tam, gdzie trzeba poprawić transfer ciepła i stabilność jeziorka. Hel kosztuje więcej, ale czasem ratuje jakość.
• Drut dodatkowy - nie zawsze jest potrzebny, ale pomaga mostkować szczeliny i ograniczać skłonność do pęknięć. Przy bardziej wymagających stopach to często rozsądny wybór.

Jeśli mam to ująć najprościej: przy aluminium lepszy jest proces „spokojny” i dobrze zbalansowany niż agresywny i szybki za wszelką cenę. To właśnie tutaj laser pokazuje swoją siłę, ale też swoją bezwzględność wobec błędów. Zbyt mały margines tolerancji szybko ujawnia się w postaci wad spoiny, dlatego warto znać ich charakter.

Najczęstsze błędy i defekty, które psują wynik

Najwięcej reklamacji wokół aluminium dotyczy nie estetyki, tylko jakości wewnętrznej spoiny. Na zewnątrz detal może wyglądać dobrze, a wewnątrz mieć pory, niedostateczny przetop albo niestabilną strukturę. Właśnie dlatego przy ocenie procesu nie wystarczy sam ogląd wizualny.

• Porowatość - zwykle wynika z wilgoci, zabrudzeń, uwięzionego gazu albo niestabilnego jeziorka. Pomaga lepsze czyszczenie, stabilniejszy gaz osłonowy i poprawa geometrii złącza.
• Brak przetopu - pojawia się, gdy energia nie trafia w złącze wystarczająco głęboko. Najczęściej winne są za mała moc, zbyt duża prędkość albo źle ustawiony fokus.
• Podtopienia i podcięcia - efekt zbyt dużej energii lub zbyt wolnego prowadzenia. W praktyce niszczą wygląd i mogą osłabić przekrój spoiny.
• Nadmierne odkształcenia - paradoksalnie też są możliwe, jeśli proces prowadzony jest zbyt „gorąco” albo detal jest źle zamocowany.
• Pęknięcia w spoinie - częściej dotyczą konkretnych stopów i złego doboru drutu, ale mogą się pojawić również przy nieodpowiednim chłodzeniu i nadmiernym naprężeniu.

W produkcji seryjnej dobry nawyk jest prosty: jeśli pojawia się wada, nie szuka się od razu winy w samym źródle lasera. Najpierw sprawdzam powierzchnię, docisk, szczelinę i gaz, bo to właśnie te elementy najczęściej rozjeżdżają proces. Kiedy ten fundament jest stabilny, laser staje się narzędziem bardzo przewidywalnym, a to bezpośrednio prowadzi do automatyzacji.

Dlaczego CNC i roboty zmieniają opłacalność

W zautomatyzowanym środowisku spawanie laserowe przestaje być tylko metodą łączenia, a staje się częścią dobrze policzonego procesu technologicznego. CNC i roboty dają powtarzalną trajektorię, stałą prędkość przejazdu, identyczny kąt prowadzenia głowicy i możliwość kontroli całego cyklu. Przy aluminium to ogromna przewaga, bo materiał jest wrażliwy na wahania parametrów.

Największy sens widzę tam, gdzie produkcja jest seryjna, a geometria detalu się nie zmienia. Typowe przykłady to obudowy, ramy, profile konstrukcyjne, elementy nośne lekkich maszyn, fragmenty obudów baterii, komponenty chłodzenia czy detale dla motoryzacji. W takich zastosowaniach laser i robot nie tylko skracają czas cyklu, ale też zmniejszają udział ręcznej korekty po spawaniu.

• Stała jakość - ten sam program daje ten sam ruch, a to ogranicza rozrzut między sztukami.
• Lepsza powtarzalność - ważna tam, gdzie złącze musi pasować do dalszego montażu bez poprawek.
• Krótszy czas cyklu - zwłaszcza przy cienkich i średnich detalach, gdzie ręczne prowadzenie staje się wąskim gardłem.
• Mniej obróbki po procesie - w wielu przypadkach spoiny są na tyle czyste, że nie wymagają intensywnego szlifowania.

Jest jednak jeden warunek: automatyzacja nie naprawia złego projektu złącza. Jeśli detal ma zbyt duże luzy, mało stabilne bazowanie albo trudny dostęp do miejsca spoiny, robot tylko szybciej powtórzy ten sam błąd. Dlatego przed wdrożeniem trzeba sprawdzić nie tylko technologię, ale też cały sposób przygotowania produkcji.

Co sprawdzić przed wdrożeniem w hali

Przed zakupem albo uruchomieniem stanowiska nie patrzę wyłącznie na moc źródła. Dużo ważniejsze jest to, czy proces będzie miał gdzie żyć przez kolejne miesiące pracy. W praktyce liczą się nie tylko parametry lasera, ale też przygotowanie operatora, osprzęt, bezpieczeństwo i logika całej linii.

• Geometria detalu - czy złącze jest dobrze dostępne, powtarzalne i możliwe do ustabilizowania?
• Zakres grubości - typowe stanowiska dobrze radzą sobie z cienkimi i średnimi elementami, ale trzeba to potwierdzić na własnym materiale.
• Jakość przygotowania - czy produkcja realnie zapewni czyste, suche i dobrze dopasowane krawędzie?
• Docisk i oprzyrządowanie - bez stabilnego bazowania nawet dobry program nie da stałego efektu.
• Kontrola jakości - warto ustalić, czy wystarczy kontrola wizualna, czy potrzebne będą też badania niszczące albo nieniszczące.
• Szkolenie i serwis - w laserze szybciej niż w klasycznym spawaniu wychodzi brak kompetencji obsługi.

Jeżeli szukasz rozwiązania do jednej, konkretnej operacji, czasem prostsze stanowisko ręczne będzie rozsądniejsze niż pełna automatyzacja. Jeżeli jednak chcesz budować stabilną produkcję dla większej serii, warto myśleć o tym jak o inwestycji w cały proces, a nie w samą maszynę. I właśnie to prowadzi do najważniejszego pytania: kiedy ta technologia rzeczywiście zaczyna zarabiać na siebie.

Kiedy ta technologia zaczyna naprawdę się opłacać

Najkrótsza odpowiedź brzmi: wtedy, gdy masz powtarzalny detal, sensownie zaprojektowane złącze i potrzebę ograniczenia odkształceń. W takim układzie laser przestaje być „nowinką”, a staje się narzędziem do skracania cyklu, poprawy jakości i zmniejszenia liczby poprawek. W produkcji CNC to ważne, bo każdy dodatkowy ruch operatora, każde szlifowanie i każda ręczna korekta kosztują więcej niż sama spoina.

Jeśli miałbym zostawić jedną praktyczną zasadę, powiedziałbym tak: laser opłaca się wtedy, gdy proces da się uporządkować. Im lepiej kontrolujesz materiał wejściowy, szczelinę, docisk i ścieżkę, tym większą przewagę daje ta technologia nad TIG i MIG. A gdy detal jest zmienny, luźny montażowo albo wymaga dużej tolerancji na błędy, lepiej nie walczyć z materiałem na siłę, tylko wybrać metodę bardziej wybaczającą. To uczciwsze technicznie i zwykle tańsze w praktyce.
