Przekładnia zmiany kierunku obrotów to prosty, ale bardzo praktyczny mechanizm, który pozwala dopasować pracę wału napędowego do wymagań maszyny bez przebudowy całego układu. W tym tekście wyjaśniam, jak działa takie rozwiązanie, kiedy ma sens przy WOM i napędach przemysłowych, jak dobrać je do mocy oraz na co zwrócić uwagę przy serwisie i wymianie części. To temat ważny szczególnie wtedy, gdy sprzęt ma pracować niezawodnie, a każdy błąd w doborze kończy się hałasem, grzaniem albo niepotrzebnym zużyciem.
Najważniejsze fakty o odwracaniu kierunku pracy wału
- Taki mechanizm odwraca kierunek obrotów, ale często pozostawia przełożenie 1:1, więc zmienia się kierunek, a nie prędkość.
- W praktyce najczęściej spotyka się go przy WOM, kosiarkach, rozdrabniaczach, przenośnikach i prostych napędach pomocniczych.
- Nie myl go ze sprzęgłem jednokierunkowym, które blokuje ruch wsteczny, zamiast go odwracać.
- O trwałości decydują łożyska, uszczelnienia, jakość kół zębatych i prawidłowy poziom oleju przekładniowego.
- Przy doborze liczą się moc, prędkość wejściowa, typ wielowypustu i warunki pracy, a nie sama średnica korpusu.
- W serwisie najczęściej opłaca się wymienić uszczelniacz, łożysko lub olej, ale przy uszkodzonych zębach zwykle szybciej i taniej jest podmienić całą jednostkę.
Jak rozumieć zmianę kierunku obrotów w praktyce
W technice chodzi o bardzo konkretny problem: masz napęd, ale wał ma obracać się w przeciwną stronę niż daje go silnik, WOM, czyli wałek odbioru mocy, albo przekładnia pośrednia. W maszynach rolniczych oznacza to zwykle potrzebę dopasowania kierunku pracy osprzętu, który bez takiego odwrócenia po prostu nie działałby poprawnie albo szybko uległby uszkodzeniu.
Najważniejsze jest to, że nie każda zmiana kierunku ruchu rozwiązuje ten sam problem. Czasem wystarczy zmiana faz w silniku trójfazowym, czasem sterowanie przepływem oleju, a czasem potrzebny jest właśnie mechaniczny zespół zębaty zamknięty w obudowie. Ja zawsze zaczynam od pytania: czy odwrócić ma się sam wał, czy tylko sposób zasilania napędu. To rozróżnienie oszczędza pieniądze i od razu zawęża wybór elementów.
Jeżeli w układzie ma pozostać ten sam poziom obrotów, a zmienić się ma tylko zwrot pracy, wtedy mówimy o rozwiązaniu typu 1:1. Właśnie dlatego ta grupa części jest tak często wybierana do WOM, gdzie liczy się zgodność z osprzętem, a nie dodatkowe redukowanie albo zwiększanie prędkości. Skoro to już mamy uporządkowane, można przejść do tego, co dzieje się wewnątrz samej przekładni.
Jak działa taki mechanizm i dlaczego nie zawsze jest to zwykła przekładnia kątowa
W środku zwykle pracuje para kół zębatych, najczęściej stożkowych, które przenoszą moment obrotowy tak, aby wyjście obracało się w przeciwną stronę niż wejście. Jeśli układ jest zaprojektowany jako kątowy, dochodzi jeszcze zmiana osi pracy, ale sama kategoria części nie mówi jeszcze wszystkiego. Dla użytkownika ważniejsze jest to, czy urządzenie ma odwracać kierunek, czy jedynie zmieniać geometrię napędu.
To właśnie dlatego nie lubię wrzucać wszystkiego do jednego worka. Sprzęgło jednokierunkowe, czyli backstop, nie odwraca obrotów. Ono blokuje ruch wsteczny, żeby wał nie cofał się pod obciążeniem. Z kolei przekładnia odwracająca kierunek pracy robi coś odwrotnego: pozwala dalej napędzać maszynę, ale z przeciwnej strony osi. W hydraulice podobny efekt uzyskuje się przez zmianę kierunku przepływu oleju, a w elektryce przez zmianę sterowania silnikiem. Mechanika, hydraulika i elektryka rozwiązują więc podobny problem, ale nie tą samą drogą.
| Rozwiązanie | Co robi | Kiedy ma sens | Ograniczenie |
|---|---|---|---|
| Mechaniczna przekładnia odwracająca | Zmienia zwrot pracy wału, zwykle bez zmiany przełożenia | WOM, osprzęt rolniczy, prosty napęd pomocniczy | Wymaga zgodnych wałków, miejsca i smarowania |
| Backstop lub sprzęgło jednokierunkowe | Nie dopuszcza do cofania się napędu | Transportery, układy bezpieczeństwa, podtrzymanie obciążenia | Nie nadaje się do zmiany kierunku pracy |
| Falownik i silnik elektryczny | Zmienia kierunek obrotów silnika | Napędy elektryczne, automatyka, wentylatory | Nie rozwiązuje problemu WOM ani połączeń mechanicznych |
| Zawór hydrauliczny i silnik hydrauliczny | Odwraca kierunek przepływu i ruchu | Układy hydrauliczne, gdzie kierunek sterowany jest olejem | Wymaga poprawnie dobranej hydrauliki i ciśnień roboczych |
W praktyce serwisowej ta tabela porządkuje rozmowę z klientem szybciej niż jakiekolwiek ogólne opisy. Jeśli ktoś chce tylko zablokować cofanie, nie kupuje przekładni zwrotnej. Jeśli potrzebuje odwrócenia kierunku przy zachowaniu obrotów, backstop też nie pomoże. I właśnie takie rozróżnienie warto mieć w głowie, zanim przejdziemy do samych elementów konstrukcyjnych.

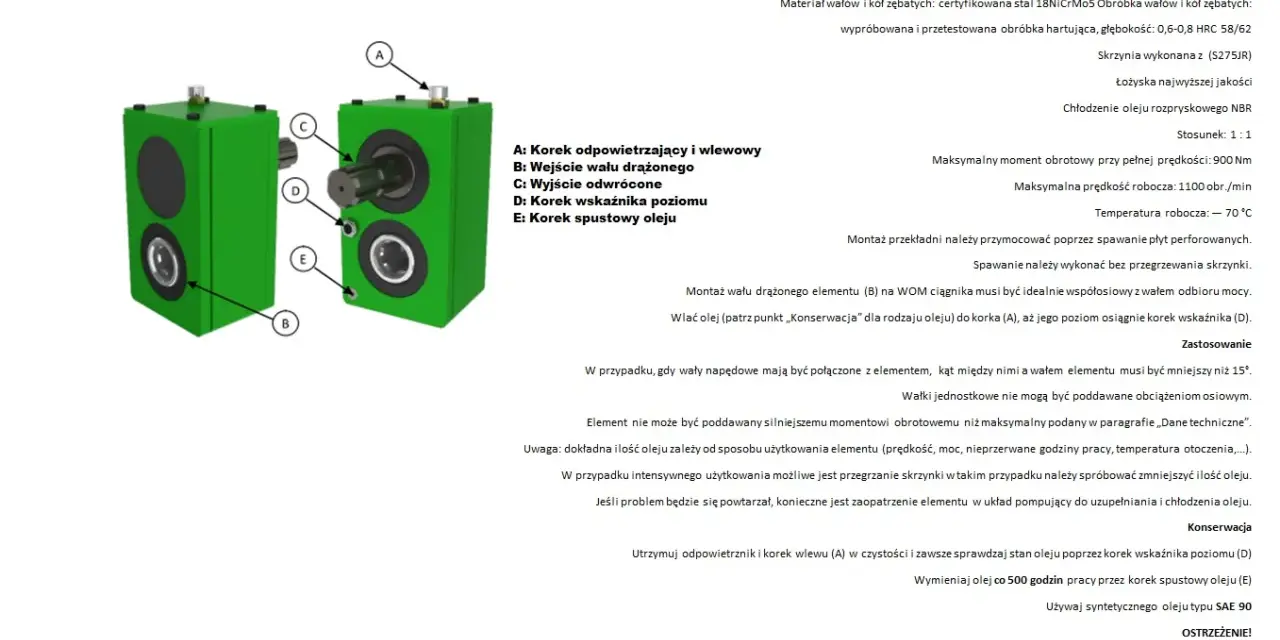

Z czego składa się solidna przekładnia i co najczęściej się zużywa
W dobrze wykonanej jednostce nie ma przypadkowych oszczędności. Liczą się przede wszystkim koła zębate, wałki, łożyska, uszczelnienia, korpus oraz olej przekładniowy. W praktyce to właśnie te elementy przesądzają o tym, czy napęd będzie pracował cicho i bez luzów, czy po kilku sezonach zacznie wyć, grzać się i przepuszczać olej.
Najczęściej zwracam uwagę na cztery rzeczy: jakość łożyskowania, szczelność wałków, klasę obudowy i sposób połączenia z WOM. Dla maszyn rolniczych bardzo często spotyka się przyłącza 1 3/8" z 6 frezami, a w katalogach pojawiają się modele o mocy 40 KM i 80 KM przy 540 obr/min. W ofertach detalicznych z 2026 roku takie przekładnie 1:1 kosztują zwykle około 3 999-4 699 zł, a ich masa bywa zbliżona do 12,4-12,5 kg przy wymiarach rzędu 120 x 200 x 100 mm. To nie są liczby „na oko”, tylko praktyczny punkt odniesienia przy doborze zamiennika.
| Parametr | Typowa wartość | Dlaczego to ważne |
|---|---|---|
| Przełożenie | 1:1 | Obroty pozostają takie same, zmienia się tylko kierunek |
| Moc | 40 KM lub 80 KM | Musi odpowiadać realnemu obciążeniu maszyny |
| Przyłącze | 1 3/8" 6Z | Decyduje o zgodności z wałkiem i osprzętem |
| Masa i gabaryty | około 12,5 kg i 120 x 200 x 100 mm | Wpływają na montaż, podparcie i odporność korpusu |
| Smarowanie | olej przekładniowy | Bez niego nawet dobry zestaw zębatek szybko się zużyje |
Gdy widzę nadmierny luz, wyciek przy uszczelniaczu albo metaliczny nalot w oleju, najpierw myślę o zużyciu łożysk i uszczelnień, a dopiero później o samych zębach. To ważne, bo w wielu przypadkach naprawa jest jeszcze opłacalna, jeśli problem został złapany wcześnie. Jeśli jednak uszkodzone są gniazda łożyskowe albo wyraźnie wykruszone koła zębate, lepiej myśleć o wymianie całego zestawu niż o kosmetycznej regeneracji.
Gdzie ma sens w maszynach i jaki zamiennik bywa lepszy
Najczęściej spotykam takie rozwiązanie przy WOM, kosiarkach rotacyjnych, rozdrabniaczach, rębakach, glebogryzarkach i prostych przenośnikach, gdzie osprzęt wymaga konkretnego zwrotu pracy. W takich aplikacjach najważniejsze jest nie tylko samo odwrócenie kierunku, ale też to, by układ zachował stabilność momentu i nie wprowadzał dodatkowych strat. Gdy ktoś pyta mnie, dlaczego nie wystarczy „po prostu odwrócić” napęd, odpowiedź zwykle brzmi: bo maszyna oczekuje określonej geometrii, a nie samego ruchu.
Warto też pamiętać, że nie zawsze mechaniczna przekładnia jest najlepszym wyborem. Jeśli masz napęd elektryczny, falownik daje prostszą i często tańszą zmianę kierunku. Jeśli napęd jest hydrauliczny, logika sterowania przepływem bywa bardziej elastyczna. Mechaniczne odwrócenie obrotów wygrywa tam, gdzie trzeba bezpośrednio pracować na wałku i zachować zgodność z osprzętem, którego nie da się sensownie przebudować.
| Sytuacja | Najrozsądniejsze rozwiązanie | Dlaczego |
|---|---|---|
| Osprzęt na WOM z przeciwnym zwrotem pracy | Przekładnia odwracająca | Pracuje bezpośrednio między wałkiem ciągnika a maszyną |
| Napęd elektryczny wentylatora lub mieszadła | Falownik | Zwykle najprościej zmienić kierunek silnika |
| Układ hydrauliczny z rewersem | Zawór i silnik hydrauliczny | Kierunek kontroluje przepływ oleju |
| Przenośnik, który nie może cofać się pod ciężarem | Sprzęgło jednokierunkowe | Chroni układ przed cofnięciem, ale nie odwraca ruchu |
To zestawienie dobrze pokazuje, że w serwisie i doborze części nie chodzi o nazwę katalogową, tylko o funkcję. Kiedy funkcja jest jasna, łatwiej dobrać napęd, uszczelnienia, łożyska i sposób montażu bez przepłacania za rozwiązanie, które będzie technicznie poprawne, ale praktycznie nieprzydatne. Następny krok to już czysty dobór pod parametry maszyny.
Jak dobrać model do WOM, mocy i warunków pracy
Dobór zaczynam od trzech danych: prędkości wejściowej, wymaganej mocy i typu połączenia. W maszynach rolniczych najczęściej pojawiają się prędkości 540 obr/min oraz 1000 obr/min, a wybór nie może być przypadkowy, bo nawet poprawna mechanicznie przekładnia będzie pracowała źle, jeśli osprzęt oczekuje innego zakresu. Druga sprawa to kierunek wejścia i wyjścia, bo przy montażu liczy się nie tylko to, że coś obraca się odwrotnie, ale też gdzie wychodzi wał i czy masz na to miejsce.
- Sprawdź moc ciągnika lub napędu i nie dobieraj części „na styk”. Zapas jest potrzebny szczególnie przy pracy ciągłej i nierównomiernym obciążeniu.
- Potwierdź prędkość WOM, bo 540 obr/min i 1000 obr/min to nie jest detal, tylko warunek poprawnej pracy osprzętu.
- Zobacz profil wałka i tulei, zwykle 1 3/8" 6Z, ale w praktyce zdarzają się wyjątki i adaptery nie zawsze rozwiązują problem dobrze.
- Sprawdź, czy producent przewidział przełożenie 1:1, czy też inny stosunek, bo od tego zależy zachowanie całego napędu.
- Oceń warunki pracy: kurz, wilgoć, wstrząsy i częste starty obciążone mocno skracają żywotność słabszych modeli.
W 2026 roku różnice cenowe nie wynikają już tylko z marki. Za prostą przekładnię 40 KM płaci się zwykle około 3 999 zł, za wersję 80 KM około 4 590-4 699 zł, a różnica ma sens głównie wtedy, gdy rzeczywiście rośnie obciążenie albo czas pracy jest dłuższy. Z mojego punktu widzenia lepiej zapłacić trochę więcej za pewne łożyskowanie i szczelność niż później wymieniać kolejne elementy, bo korpus został przeciążony od pierwszego dnia. To prowadzi prosto do serwisu, czyli miejsca, w którym najczęściej wychodzi, czy oszczędność była pozorna.
Serwis, awarie i decyzja o naprawie albo wymianie
W eksploatacji najważniejsze są trzy rzeczy: stan oleju, szczelność i luz na wałkach. Jeżeli przekładnia zaczyna głośniej pracować po kilku minutach, najpierw sprawdzam poziom i jakość oleju, potem luzy oraz stan uszczelniaczy. Gdy w oleju pojawia się srebrny pył albo opiłki, problem zwykle nie ogranicza się do samego smaru. To znak, że zęby albo łożyska pracują już pod wyraźnym zużyciem.
- wyciek przy uszczelniaczu zwykle oznacza zużycie wargi uszczelnienia albo nadmierny luz wałka,
- wycie pod obciążeniem najczęściej wskazuje na łożyska lub niewłaściwe zazębienie,
- grzanie obudowy bywa skutkiem za małej ilości oleju, złego montażu albo przeciążenia,
- stukanie przy zmianie kierunku pracy sugeruje luz w połączeniach lub zużyte zęby,
- opiłki na korku magnetycznym są sygnałem do kontroli, a nie do ignorowania problemu.
Przy prostych usterkach serwis ogranicza się często do wymiany oleju, uszczelniacza, łożyska albo usunięcia luzu montażowego. Najłatwiej dostępne są właśnie uszczelniacze, łożyska i olej, a najtrudniej sensownie dobrać same koła zębate, jeśli producent nie oferuje kompletu naprawczego. Jeżeli jednak uszkodzone są koła zębate, wybite gniazda lub pęknięta obudowa, naprawa robi się kosztowna i mało sensowna. Wtedy lepiej policzyć czas przestoju, koszt części i ryzyko powrotu awarii po sezonie. Taka decyzja jest zwykle bardziej opłacalna niż „ratowanie” elementu, który już stracił geometrię roboczą. I właśnie tutaj przydaje się ostatnia rzecz: zanim cokolwiek zamówisz, trzeba zebrać pełne dane techniczne.
Co sprawdzić przed zamówieniem części, żeby nie kupić złego rozwiązania
Przed zakupem zawsze proszę o zdjęcie tabliczki, pomiar wałka i informację o kierunku pracy. W praktyce oszczędza to najwięcej czasu, bo sama nazwa w ogłoszeniu nie wystarcza. Ten sam typ obudowy może mieć inny wielowypust, inną stronę wyjścia albo inny zakres mocy, a na pierwszy rzut oka wygląda identycznie.
- numer katalogowy albo oznaczenie z tabliczki znamionowej,
- prędkość wejściową, na przykład 540 lub 1000 obr/min,
- typ i wymiar wielowypustu,
- kierunek montażu oraz położenie wejścia i wyjścia,
- maksymalną moc i charakter pracy, czyli ciągłą albo przerywaną,
- stan sąsiednich elementów, zwłaszcza wału, tulei i podpór.
Jeżeli części nie da się jednoznacznie dopasować, nie kombinuję z przypadkowym adapterem. Lepiej chwilę dłużej sprawdzić wymiary niż później walczyć z biciem, wyciekiem albo szybkim zużyciem nowego elementu. Właśnie dlatego przekładnia zmiany kierunku obrotów opłaca się wtedy, gdy jest dobrana do konkretnego napędu, a nie kupiona wyłącznie dlatego, że pasuje z opisu.
