Po cięciu laserowym, plazmowym albo wykrawaniu sama krawędź blachy rzadko nadaje się od razu do montażu. Dobrze dobrana gratownica do blach usuwa zadziory, łagodzi ostre brzegi i porządkuje etap wykańczania detali, co ma znaczenie dla bezpieczeństwa, jakości powłok i tempa pracy. Poniżej pokazuję, jak działa taki sprzęt, jak go dobrać i gdzie kończy się jego rola wobec piaskowania oraz innych metod obróbki.
Najważniejsze rzeczy, które warto wiedzieć przed wyborem maszyny do gratowania blach
- Maszyna usuwa zadziory i ostre krawędzie, a w mocniejszych wersjach także zgorzelinę i lekką szlakę po cięciu termicznym.
- Najczęściej wybiera się między stacją ręczną, gratowarką przelotową i automatyczną linią z pasami oraz szczotkami.
- Kluczowe są: szerokość robocza, zakres grubości blachy, rodzaj materiału, tempo produkcji i poziom pylenia.
- Piaskowanie poprawia stan powierzchni, ale nie zastępuje usunięcia zadziorów.
- Przy większych wolumenach zwrot z inwestycji zwykle wynika z oszczędności czasu, a nie z samej ceny zakupu.
Czym jest gratowanie i dlaczego nie warto go odkładać na koniec
Z mojego doświadczenia największy błąd polega na traktowaniu zadziora jak drobiazgu. W praktyce to właśnie on potrafi zatrzymać montaż, uszkodzić rękawice, porysować element sąsiedni albo osłabić przyczepność farby i proszku na ostrej krawędzi. Po cięciu laserowym, plazmowym, tlenowym czy po wykrawaniu na brzegu zostaje nadlew, szlaka albo mikrograt, czyli cienki, ostry naddatek materiału, który trzeba usunąć przed dalszą obróbką.
Jeśli detale trafiają potem do spawania, gięcia, malowania lub cynkowania, równa krawędź ma realne znaczenie. Łagodna, czysta krawędź to nie estetyka dla samej estetyki, tylko mniej poprawek, mniej reklamacji i mniej przypadkowych uszkodzeń w produkcji. Dlatego gratowanie warto traktować jako pełnoprawny etap procesu, a nie jako „dopieszczanie” na końcu. Skoro wiemy już, po co to robić, zobaczmy, jak wyglądają najważniejsze konstrukcje maszyn.
Jak działa taka maszyna i jakie są jej główne odmiany

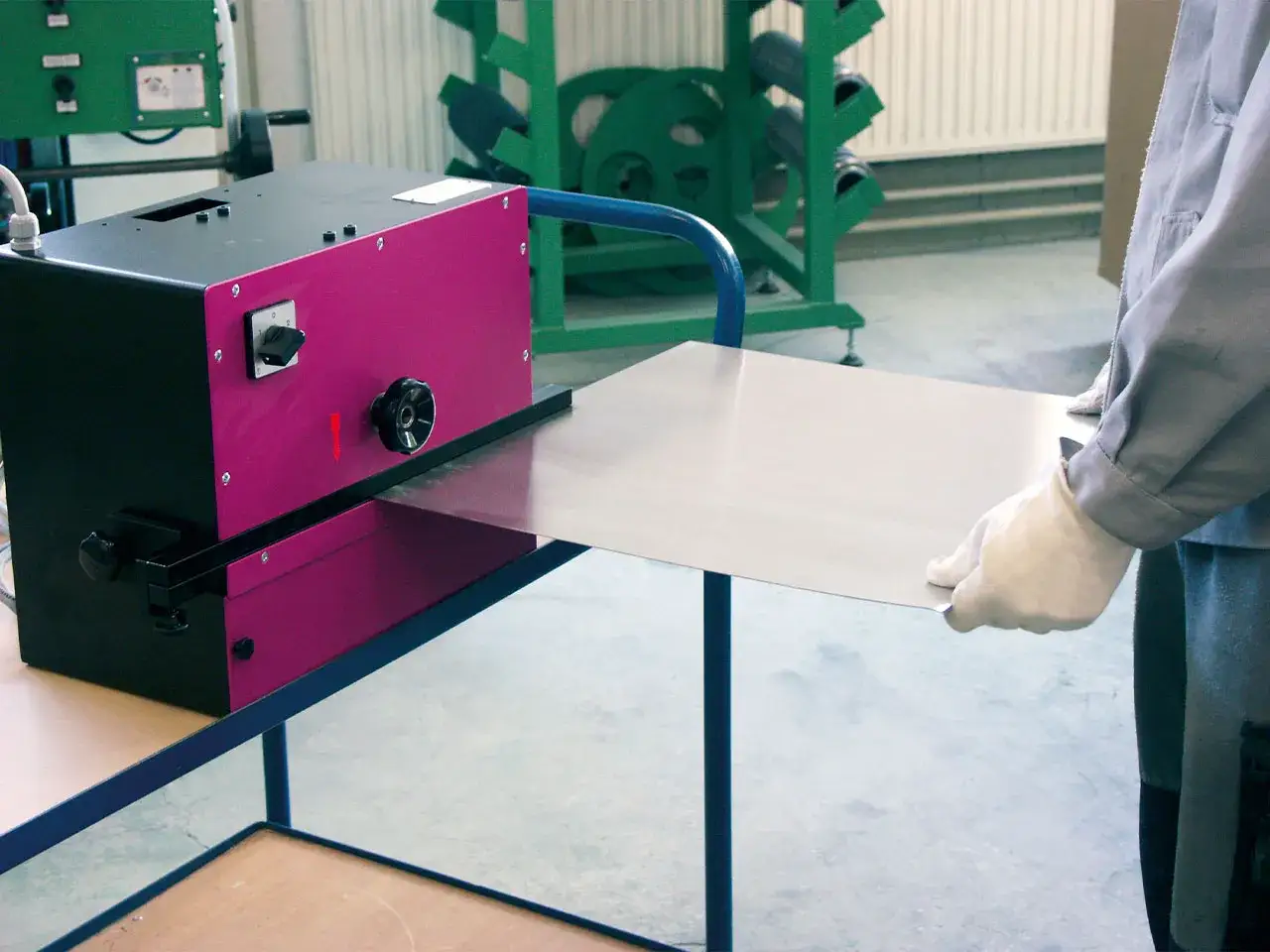

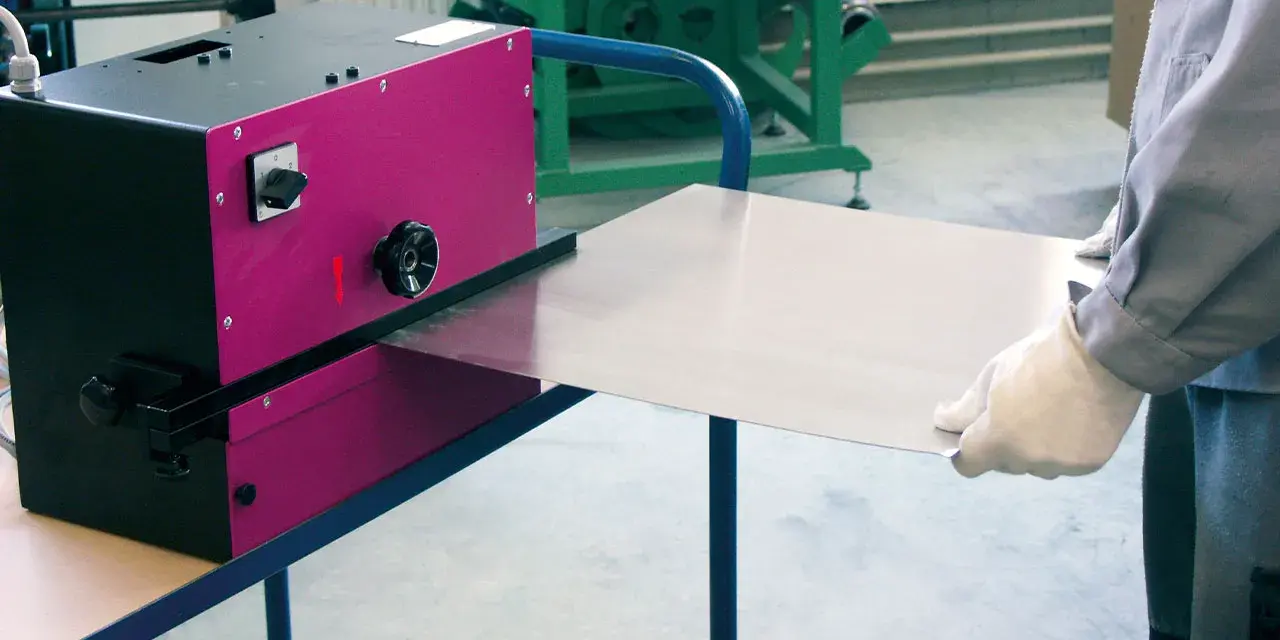

W uproszczeniu maszyna do gratowania prowadzi detal przez zestaw narzędzi, które ścierają lub szczotkują krawędź do momentu, aż zadzior przestaje wystawać. Najczęściej spotyka się taśmę ścierną, szczotki rotacyjne, dociski prowadzące i stół transportowy. W bardziej rozbudowanych modelach dochodzi drugi moduł, który nie tylko usuwa zadzior, ale też zaokrągla krawędź, bo to właśnie zaokrąglenie najmocniej poprawia bezpieczeństwo i trwałość powłoki.
| Typ rozwiązania | Kiedy ma sens | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Stacja ręcznego gratowania | Małe serie, poprawki, prototypy, detal o nietypowym kształcie | Niski próg wejścia i duża elastyczność | Duża zależność od operatora i mniejsza powtarzalność |
| Gratowarka przelotowa | Stały strumień detali i powtarzalne formaty blach | Wysoka wydajność i lepsza kontrola jakości | Trzeba dopasować szerokość roboczą oraz sposób podawania |
| Automatyczna linia z kilkoma modułami | Produkcja seryjna, cięcie laserowe i plazmowe, wyższe wymagania jakościowe | Usuwa zadzior, poprawia krawędź i odciąża stanowiska ręczne | Wyższy koszt i większe wymagania przestrzenne |
W praktyce najważniejsze jest nie samo hasło marketingowe, tylko to, czy urządzenie radzi sobie z konkretnym typem krawędzi. Jedna maszyna będzie świetna do cienkich arkuszy ze stali nierdzewnej, inna do blach po cięciu plazmą, gdzie trzeba poradzić sobie również z większą szlaką. To prowadzi do pytania, jak dobrać sprzęt do własnej produkcji, a nie do katalogu.
Jak dobrać maszynę do rodzaju blachy i tempa produkcji
Dobór zaczynam zawsze od trzech pytań: jakie detale obrabiasz, jak często i po jakim procesie cięcia. Inaczej dobiera się maszynę do cienkich arkuszy po laserze, inaczej do grubszego materiału po plazmie, a jeszcze inaczej do elementów, które mają tylko stracić ostry rant, ale nie muszą być mocno zaokrąglone. Najlepiej sprawdza się proste podejście: najpierw materiał, potem geometria, na końcu wydajność.
- Szerokość robocza - jeśli obrabiasz formaty 1500 mm, maszyna o szerokości 600 lub 800 mm będzie wąskim gardłem; najczęściej spotyka się zakres 600-2000 mm.
- Grubość materiału - w klasycznej obróbce blachy często wystarcza zakres 0,5-20 mm, ale mocniejsze urządzenia obsługują też znacznie grubsze elementy, nawet do 50-120 mm.
- Rodzaj metalu - stal czarna, nierdzewka, aluminium, miedź i mosiądz zachowują się inaczej pod taśmą i szczotką; ustawienia nie powinny być identyczne dla wszystkich.
- Charakter zadzioru - drobny grat po wykrawaniu to inny przypadek niż twarda szlaka po cięciu termicznym.
- Wymagany efekt końcowy - czasem wystarczy samo usunięcie ostrej krawędzi, a czasem potrzebne jest także edge rounding, czyli kontrolowane zaokrąglenie rantu.
- Odpylanie i serwis - bez sprawnego odciągu pył ścierny szybko zamienia maszynę w źródło problemów, a nie w rozwiązanie.
Jeśli miałbym wskazać jeden praktyczny test, to powiedziałbym: próbka z własnej produkcji jest ważniejsza niż karta katalogowa. Dwie maszyny o podobnych danych potrafią dać zupełnie inny efekt na tej samej blachy, zwłaszcza gdy w grę wchodzi nierdzewka, cienki aluminium albo element z długą, cienką krawędzią. Kiedy już wiemy, jak dobrać sprzęt, trzeba jeszcze odróżnić gratowanie od piaskowania, bo te procesy często są mylone.
Gratowanie a piaskowanie robią coś innego, choć często pracują obok siebie
W warsztatach i zakładach produkcyjnych często widzę jedno nieporozumienie: ktoś zakłada, że piaskowanie „załatwi temat” ostrych krawędzi. To tak nie działa. Piaskowanie poprawia stan powierzchni, usuwa nalot, rdzę, zgorzelinę i przygotowuje blachę pod malowanie, ale nie jest pełnym zamiennikiem gratowania. Ostrą krawędź trzeba usunąć osobno, bo inaczej problem zostaje, tylko jest mniej widoczny.
| Proces | Co usuwa | Jaki daje efekt | Kiedy jest potrzebny |
|---|---|---|---|
| Gratowanie | Zadzieory, ostre rantu, lekką szlakę | Bezpieczniejsza, bardziej powtarzalna krawędź | Po cięciu, wykrawaniu i przed montażem lub malowaniem |
| Piaskowanie | Rdza, nalot, zgorzelina, stare powłoki, zabrudzenia | Chropowatość i lepsza przyczepność powłok | Przed lakierowaniem, cynkowaniem lub gdy powierzchnia wymaga oczyszczenia |
W dobrze ustawionej technologii oba etapy nie konkurują ze sobą, tylko się uzupełniają. Najczęstszy układ jest prosty: cięcie, gratowanie, a potem piaskowanie lub inne przygotowanie powierzchni. Jeśli detale mają trafić do malowania proszkowego, usunięcie ostrej krawędzi przed piaskowaniem ma dodatkowy sens, bo farba gorzej trzyma się na ostrych narożnikach. Gdy ten etap jest pominięty, szybko wychodzą na jaw błędy, które kosztują więcej niż sama maszyna.
Najczęstsze błędy przy wyborze i pracy z gratowarką
Najwięcej problemów bierze się nie z samej technologii, tylko z niedopasowania urządzenia do procesu. Zebrane razem wyglądają niepozornie, ale w praktyce potrafią kosztować czas, ludzi i nerwy. Ja zwykle zaczynam od tych punktów, bo właśnie one najczęściej odróżniają rozsądny zakup od drogiej dekoracji hali.
- Zbyt mała szerokość robocza - na papierze oszczędzasz, ale w produkcji zyskujesz kolejne ręczne przezbrojenia i przestoje.
- Ignorowanie rodzaju zadzioru - drobny grat po laserze i ciężka szlaka po plazmie to nie to samo, więc nie każda głowica poradzi sobie równie dobrze.
- Brak testu na własnym detalu - katalog nie pokaże, czy szczotka zostawia ślad, a taśma nie przegrzewa cienkiej nierdzewki.
- Pomijanie odpylania - pył ścierny wpływa na środowisko pracy, żywotność elementów i czystość kolejnych operacji.
- Oczekiwanie jednego przejścia dla wszystkiego - w praktyce cięższe wypływki i grubszy materiał czasem wymagają dwóch etapów, nie jednego.
- Brak planu na materiały eksploatacyjne - taśmy i szczotki zużywają się szybciej, niż wielu kupujących zakłada na starcie.
Do tego dochodzi jeszcze obsługa. Nawet dobra maszyna nie będzie dawała stabilnego efektu, jeśli operatorzy nie wiedzą, kiedy zmienić nacisk, prędkość podawania albo gradację narzędzia. W gratowaniu bardzo rzadko wygrywa „mocniej”, częściej wygrywa „dokładniej”. A kiedy te błędy są już pod kontrolą, można uczciwie policzyć koszt i opłacalność inwestycji.
Ile kosztuje takie rozwiązanie i kiedy zwraca się szybciej niż ręczna obróbka
Ceny są mocno rozstrzelone, bo rynek obejmuje zarówno proste stanowiska ręczne, jak i duże linie przelotowe. Na rynku wtórnym proste urządzenia można spotkać już od około 1 000 euro, a bardziej rozbudowane używane maszyny sięgają kilkudziesięciu tysięcy euro. Nowe, automatyczne systemy są wyraźnie droższe, ale też od razu dają inną powtarzalność i mniejszy udział pracy ręcznej.
| Skala rozwiązania | Dla kogo | Jak myśleć o zwrocie |
|---|---|---|
| Proste stanowisko ręczne | Prototypy, małe serie, okazjonalne poprawki | Najtańszy start, ale największy udział pracy operatora |
| Używana gratowarka przelotowa | Mała i średnia produkcja z powtarzalnym formatem | Zwrot zależy głównie od liczby detali i oszczędzonego czasu |
| Nowa linia automatyczna | Duża seria, stały strumień produkcji, wyższe wymagania jakościowe | Wyższy koszt wejścia, ale też mniejsze ryzyko przestoju i lepsza powtarzalność |
Prosty rachunek wygląda tak: jeśli ręczne wykańczanie jednego detalu zajmuje 2 minuty, a dziennie obrabiasz 150 sztuk, to same zadziory zabierają około 5 godzin pracy dziennie. W takim układzie maszyna bardzo szybko przestaje być kosztem „na pokaz”, a staje się narzędziem do odzyskiwania czasu. Z mojego punktu widzenia zwrot w przedziale 18-36 miesięcy bywa realny, ale tylko wtedy, gdy urządzenie faktycznie usuwa ręczne wąskie gardło, a nie stoi obok niego. Został jeszcze ostatni praktyczny filtr: co sprawdzić przed podpisaniem zamówienia, żeby nie kupić samej specyfikacji, tylko działające rozwiązanie.
Próba na własnym detalu mówi więcej niż katalog
- Sprawdź maksymalny format i grubość detalu, ale także najmniejszy element, który chcesz przepuścić bez zakłóceń.
- Poproś o próbę na materiale, który naprawdę obrabiasz, bo stal czarna, nierdzewka i aluminium reagują inaczej.
- Oceń, czy po jednym przejściu znika tylko zadzior, czy też zostaje ostre załamanie, które trzeba poprawiać ręcznie.
- Ustal dostępność szczotek, taśm i serwisu w Polsce, bo to one decydują o kosztach eksploatacji po zakupie.
- Sprawdź odpylanie, poziom hałasu i ergonomię podawania, bo to wpływa na komfort pracy przez całą zmianę.
Jeśli mam zostawić jedną wskazówkę, to taką: nie kupuj maszyny „na wszelki wypadek”. Lepiej dobrać urządzenie do realnego strumienia detali, rodzaju cięcia i oczekiwanego wykończenia, bo wtedy gratowanie staje się przewidywalnym etapem produkcji, a nie kolejnym miejscem, w którym ktoś codziennie gasi pożary.
