Krzyżak wałka WOM - Jak dobrać, wymienić i uniknąć awarii?

Krzyżak w wałku WOM odpowiada za przeniesienie napędu wtedy, gdy ciągnik i maszyna pracują pod kątem. W praktyce to niewielki element, który decyduje o tym, czy osprzęt rolniczy działa płynnie, czy zaczyna bić, grzać się i szybko zużywać. W tym tekście pokazuję, jak dobrać krzyżak do wałka WOM, po czym poznać wyrobiony przegub, jak go smarować i kiedy wymiana ma większy sens niż dalsza walka z luzem.

Czym jest krzyżak w wałku WOM i za co odpowiada

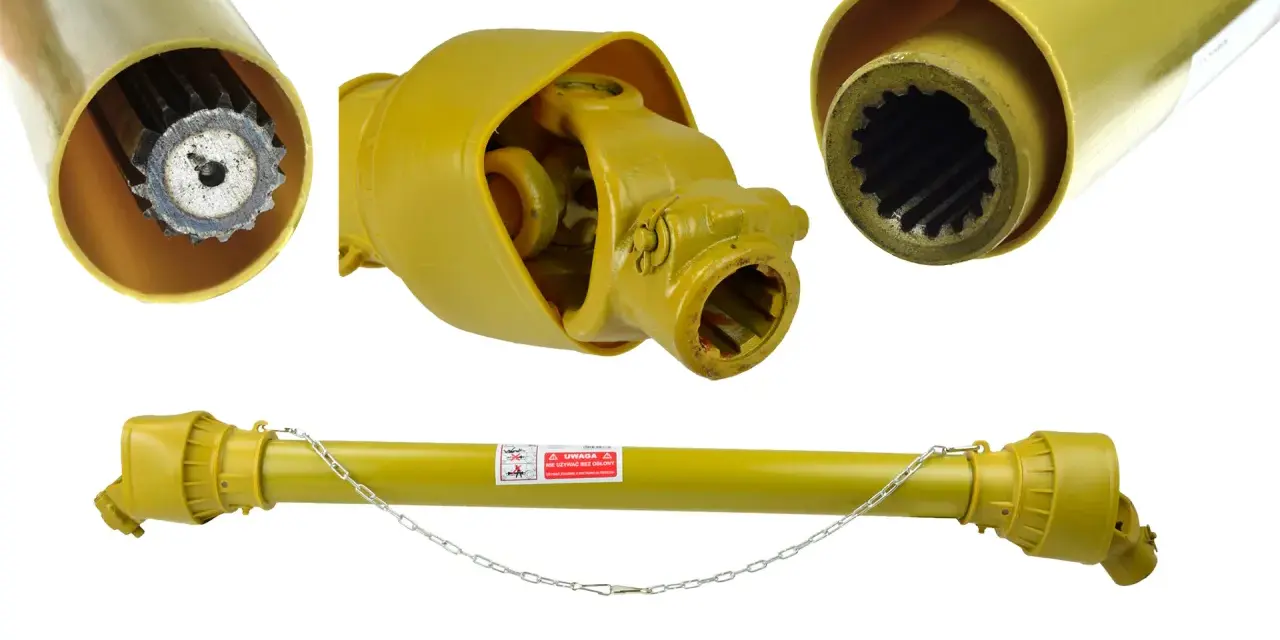

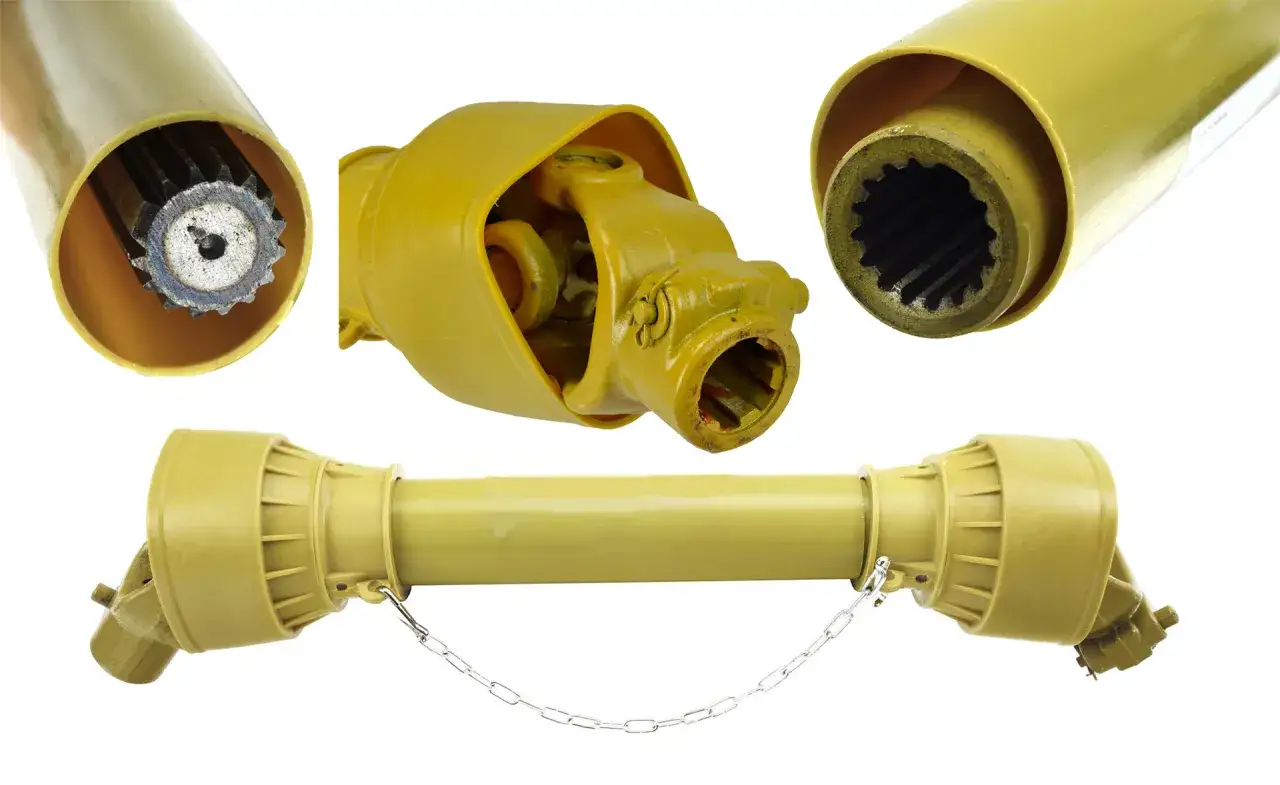

Krzyżak, czyli przegub Cardana, to element z czterema czopami i łożyskami igiełkowymi, który łączy dwie części wału i pozwala im pracować mimo niewspółosiowości. To właśnie on sprawia, że wał odbioru mocy może przenosić moment obrotowy wtedy, gdy ciągnik pracuje inaczej niż maszyna, na przykład podczas podnoszenia, skręcania albo jazdy po nierównym polu.

Z mojego doświadczenia wynika, że to jeden z najbardziej niedocenianych elementów całego układu. Gdy jest sprawny, prawie się o nim nie myśli. Gdy zaczyna się wybijać, bardzo szybko pojawiają się drgania, hałas i przyspieszone zużycie reszty wału. Im większy kąt pracy i im cięższa maszyna, tym większe obciążenie dla przegubu.

W osprzęcie rolniczym krzyżak pracuje szczególnie ciężko przy kosiarkach, rozsiewaczach, opryskiwaczach, prasach i rozrzutnikach. To właśnie dlatego tak ważne jest, aby nie traktować go jak anonimowej śrubki, tylko jak element bezpieczeństwa i stabilności całego napędu.

Ten mechaniczny drobiazg ma duży wpływ na kulturę pracy całego zestawu, więc w praktyce przechodzę od razu do doboru właściwego rozmiaru i wykonania.

Jak dobrać właściwy krzyżak do wałka WOM

Przy doborze nie zgaduję. Najpierw mierzę stary element, a dopiero potem szukam odpowiednika. W katalogach najczęściej spotyka się oznaczenia takie jak 22x54, 27x70, 27x74,6, 30,2x91,4 czy 34,9x106,5. Pierwszy wymiar zwykle odnosi się do średnicy czopa, drugi do szerokości krzyżaka, ale drobne różnice, na przykład 54,9 zamiast 54 mm, są normalne i wynikają z tolerancji producenta.

Jeśli chodzi o typowe zastosowania, mniejsze rozmiary trafiają zwykle do lżejszych maszyn, a większe do układów pracujących pod wyższym obciążeniem. W praktyce 27x70 albo 27x74,6 częściej widzę w lżejszym i średnim osprzęcie, a 30,2x91,4 czy 34,9x106,5 w maszynach cięższych. To nie jest sztywna reguła, ale dobry punkt orientacyjny, który oszczędza błędnych zakupów.

Gdy rozmiar jest już właściwy, przechodzę do drugiej ważnej rzeczy: czy stary element faktycznie nadaje się jeszcze do pracy, czy tylko chwilowo „trzyma się” w gnieździe.

Objawy zużycia, których nie warto ignorować

Zużyty krzyżak zwykle ostrzega wcześniej, niż się rozsypie. Problem polega na tym, że te sygnały łatwo zrzucić na drgania maszyny, nierówne pole albo złe wyważenie całego wału. Ja patrzę na nie jak na zestaw symptomów, które razem tworzą dość jasny obraz.

Najgroźniejszy błąd to czekanie, aż krzyżak „sam się rozleci”. Wtedy uszkodzeniu często ulegają też widełki, osłona, a czasem nawet drugi przegub po przeciwnej stronie wału. Ta awaria rzadko kończy się na jednym elemencie, więc szybka reakcja zwykle wychodzi taniej niż późniejsza naprawa całego zestawu.

Skoro wiem już, kiedy część jest zużyta, pora na rzecz, która naprawdę wydłuża jej życie w gospodarstwie, czyli smarowanie i podstawową obsługę.

Smarowanie i obsługa, które wydłużają życie przegubu

Wiele awarii zaczyna się od jednego prostego zaniedbania: smarowania „od święta”. W nowocześniejszych konstrukcjach interwał obsługi bywa wydłużany do 60, a nawet 250 godzin, ale to nie znaczy, że można całkowicie odpuścić kontrolę. W ciężkiej pracy, przy kurzu, błocie i częstych skrętach, sprawdzam przeguby częściej niż sugeruje papier.

Najlepiej działa rutyna, a nie przypadek. Jeśli producent nie zaleca inaczej, sięgam po smar litowy albo litowo-kompleksowy klasy NLGI 2, bo dobrze znosi obciążenie i pomaga wypchnąć wilgoć. Sam rodzaj smaru nie załatwi jednak wszystkiego, jeśli brud wchodzi do środka razem z nową porcją.

• Najpierw czyszczę kalamitkę i okolice smarowniczki.
• Podaję smar do momentu pojawienia się świeżego przy uszczelnieniu.
• Po smarowaniu obracam wał, żeby środek rozszedł się równomiernie.
• Po myciu maszyny kontroluję, czy woda nie dostała się do przegubu.
• Sprawdzam osłony, bo uszkodzona osłona przyspiesza zabrudzenie i zużycie.

Najczęstszy błąd widzę wtedy, gdy ktoś wtłacza smar do już zabrudzonej smarowniczki. Taki zabieg tylko pogarsza sprawę, bo wpycha piach do środka. Jeśli układ pracuje w naprawdę ciężkich warunkach, sama regularność smarowania robi większą różnicę niż drobne różnice między markami smaru.

Kiedy smarowanie nie pomaga albo przegub ma już wyraźny luz, zostaje wymiana. I tu też można łatwo uszkodzić więcej, niż było na początku.

Jak wymienić krzyżak bez uszkodzenia widełek

Przy wymianie nie śpieszę się z młotkiem. Zbyt mocne uderzenia potrafią rozbić widełki, a wtedy nowy krzyżak szybko złapie luz. Dużo lepiej działa prasa, imadło albo przynajmniej spokojna, symetryczna praca przy rozbieraniu przegubu.

1. Odłączam wał od ciągnika i maszyny oraz upewniam się, że WOM jest wyłączony.
2. Oznaczam położenie widełek, żeby po montażu nie zmienić ich wzajemnego ustawienia.
3. Usuwam zabezpieczenia i wybijam albo wyciskam miseczki łożyskowe równomiernie z obu stron.
4. Czyszczę gniazda i sprawdzam, czy nie są owalne, pęknięte albo wybite.
5. Montuję nowy krzyżak i ustawiam smarowniczkę w miejscu, do którego da się później dojść z pistoletem do smaru.
6. Po złożeniu sprawdzam, czy przegub porusza się lekko i bez zacięć.

Jeśli widełki są już wyrobione, sama wymiana krzyżaka nie ma większego sensu. Nowa część w starym, wybitym gnieździe bardzo szybko wróci do punktu wyjścia. W takich przypadkach lepiej wymienić cały element albo przynajmniej tę część wału, która ma uszkodzone osadzenie.

Po stronie praktycznej zostaje jeszcze jedna kwestia, którą w warsztacie zawsze rozważam przed zakupem: cena i sens oszczędzania na niewłaściwym miejscu.

Ile kosztuje i kiedy lepiej zapłacić więcej

Na polskim rynku w 2026 roku prostsze krzyżaki do wałów WOM zwykle mieszczą się mniej więcej w przedziale 20-40 zł. Lepsze zamienniki albo elementy markowe częściej kosztują 50-80 zł, a większe lub specjalne wersje potrafią przekroczyć 100 zł. Różnice wynikają z rozmiaru, jakości łożysk, typu uszczelnień i dostępności części w danej serii.

Tu nie zawsze opłaca się szukać najniższej ceny. Jeśli krzyżak ma pracować z prasą, rozrzutnikiem albo inną maszyną o dużym obciążeniu, wolę dopłacić za lepsze uszczelnienia i pewniejsze łożyska. Różnica kilkudziesięciu złotych jest mała w porównaniu z kosztem przestoju w środku sezonu.

Na końcu zostaje jeszcze kilka rzeczy, które warto obejrzeć przy okazji, żeby nie wracać do tej samej awarii po kilku dniach.

Co jeszcze sprawdzam przy okazji, żeby awaria nie wróciła

Sama wymiana krzyżaka rzadko rozwiązuje problem w 100 procentach. Zwykle oglądam cały odcinek napędu, bo usterki lubią iść parami. Jeśli coś pracowało z luzem, inny element też mógł już dostać swoje.

• Drugi krzyżak po przeciwnej stronie wału.
• Widełki i rowki pod pierścienie zabezpieczające.
• Osłony oraz łańcuszki zabezpieczające przed obracaniem.
• Wielowypust teleskopowy, który powinien przesuwać się płynnie.
• Długość wału po podpięciu maszyny, żeby nic nie dobijało przy podnoszeniu.
• Sprzęgło przeciążeniowe albo kołek ścinany, jeśli taki element jest w układzie.

W praktyce najwięcej problemów bierze się nie z samego przegubu, tylko z całego zestawu drobnych zaniedbań: braku smaru, zużytych widełek i pracy pod zbyt dużym kątem. Jeśli dobierzesz wymiar z pomiaru, zadbasz o regularną obsługę i wymienisz element zanim rozbije gniazda, wał WOM odwdzięczy się spokojną, przewidywalną pracą przez cały sezon. Gdy mam w ręku stary element, zaczynam od dokładnego pomiaru, a dopiero potem zamawiam część, bo w osprzęcie rolniczym precyzja montażu zwykle decyduje o tym, czy naprawa trwa godzinę, czy cały dzień.
