Nakrętki wymiary, oznaczenia i klasa wytrzymałości to trzy rzeczy, które w praktyce decydują o tym, czy połączenie będzie pasować i pracować bez niespodzianek. Przy doborze do maszyny, hydrauliki albo zwykłej naprawy liczą się nie tylko średnica gwintu, ale też wymiar pod klucz, wysokość i materiał. Poniżej rozpisuję, jak czytać standardowe oznaczenia i na co uważać, gdy wymieniasz element w serwisie.
Najkrótsza droga do poprawnego doboru to gwint, wymiar pod klucz i klasa materiału
- W nowych projektach najczęściej spotkasz ISO 4032, czyli nakrętki sześciokątne z gwintem zgrubnym w zakresie M5-M39.
- Najważniejsze liczby to: średnica gwintu d, wymiar pod klucz S, wysokość m i wymiar po przekątnej e.
- W stalowych nakrętkach regularnych klasy wytrzymałości to zwykle 5, 6, 8, 10 lub 12; cienkie mają oznaczenia 04 lub 05.
- Do śruby 8.8 najczęściej dobiera się nakrętkę klasy 8, a do 10.9 - klasę 10.
- Jeśli klucz nie pasuje, sprawdź nie tylko rozmiar, ale też normę, skok gwintu i to, czy nie masz starszej wersji DIN 934.
Jak odczytywać wymiary nakrętki technicznej
Ja zaczynam zawsze od trzech oznaczeń: gwintu, wymiaru pod klucz i wysokości. To wystarcza, żeby w większości przypadków odsiać zły element jeszcze przed montażem i nie tracić czasu na przymiarki przy maszynie.
Gwint d
Oznaczenie d mówi o nominalnej średnicy gwintu, czyli o tym, z jaką śrubą albo szpilką nakrętka ma współpracować. M8 pasuje do gwintu M8, M10 do M10 i tak dalej, ale w praktyce trzeba jeszcze sprawdzić skok. Dla tej samej średnicy mogą istnieć wersje z gwintem zgrubnym i drobnozwojnym, a to już nie jest zamienne bez analizy całego połączenia.
Wymiar pod klucz S
S to wymiar pod klucz, czyli szerokość nakrętki mierzona po płaszczyznach. To właśnie ten parametr interesuje serwisanta najbardziej, bo od niego zależy, czy klucz nasadowy lub płaski wejdzie bez oporu. W codziennej pracy to pierwszy test zgodności części.
Wysokość m i wymiar e
m oznacza wysokość nakrętki, a e wymiar po przekątnej, przydatny głównie przy projektowaniu i sprawdzaniu luzów montażowych. W warsztacie rzadziej sięga się po e, ale przy ciasnych zabudowach, osłonach i elementach hydraulicznych potrafi uratować montaż. Jeśli kieszeń lub gniazdo jest ciasne, właśnie e pokazuje, czy element nie będzie ocierał o sąsiednią część.
Kiedy te trzy liczby mam już przed sobą, przechodzę do konkretnej serii wymiarów, bo to ona najczęściej rozstrzyga, czy część rzeczywiście pasuje do zamówienia albo do starego podzespołu.

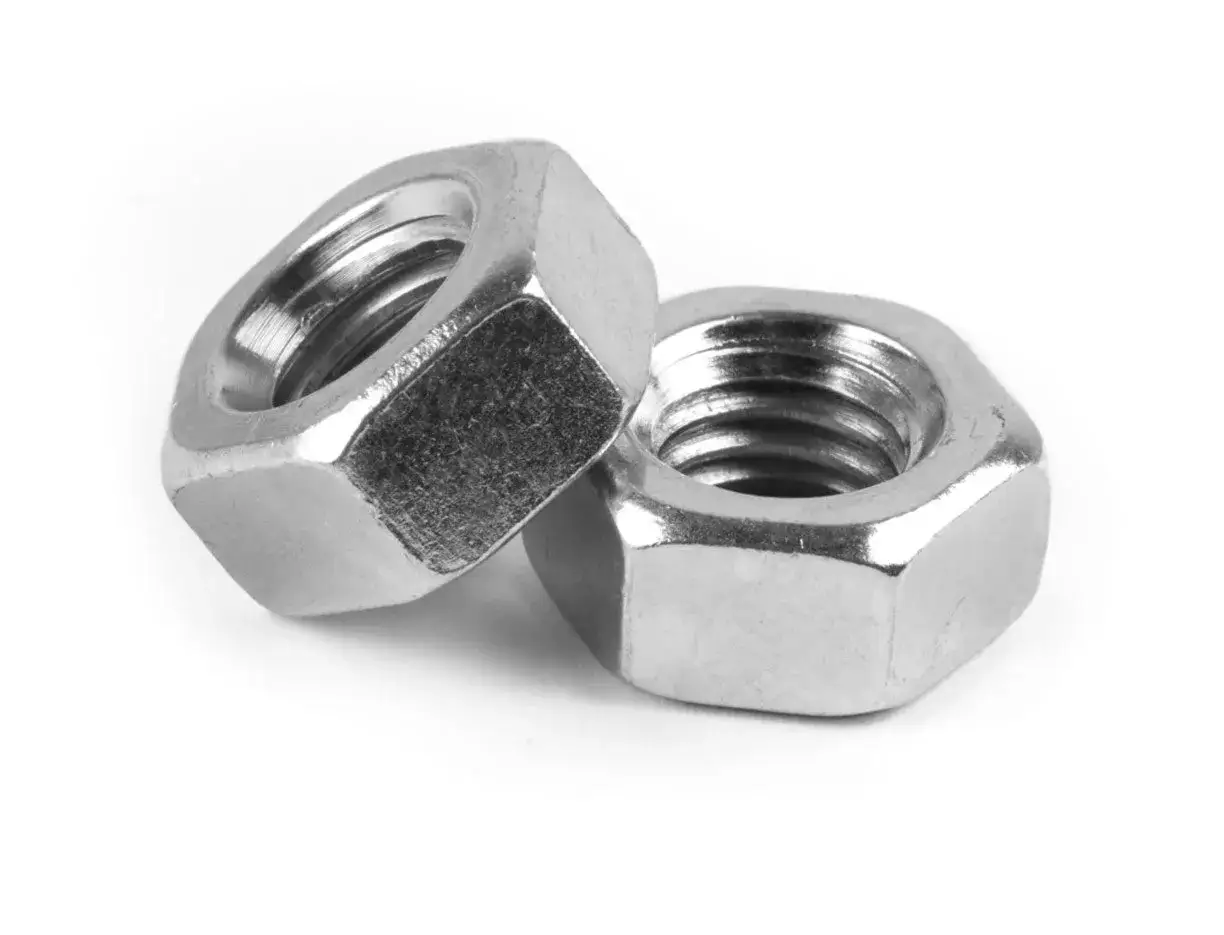

Standardowe rozmiary najczęściej spotykanych nakrętek sześciokątnych
W nowych konstrukcjach i w większości zamówień serwisowych najczęściej pracuje się na serii zgodnej z ISO 4032. To standard dla nakrętek sześciokątnych z gwintem zgrubnym, obejmujący dziś przede wszystkim rozmiary od M5 do M39. Jeśli potrzebujesz gwintu drobnozwojnego, na przykład M10x1,25, szukasz już innej normy i nie warto tego mieszać w jednym koszyku zakupowym.
| Gwint | Skok [mm] | S [mm] | m [mm] | Typowe użycie |
|---|---|---|---|---|
| M5 | 0,8 | 8 | 4,7 | Lekkie mocowania, osłony, drobne elementy pomocnicze |
| M6 | 1,0 | 10 | 5,2 | Małe połączenia serwisowe, osprzęt, uchwyty |
| M8 | 1,25 | 13 | 6,8 | Popularne mocowania w konstrukcjach i zabudowach |
| M10 | 1,5 | 16 | 8,4 | Jeden z najczęstszych rozmiarów w maszynach i serwisie |
| M12 | 1,75 | 18 | 10,8 | Wsporniki, ramy, połączenia o wyższym obciążeniu |
| M14 | 2,0 | 21 | 12,8 | Cięższe mocowania i elementy konstrukcyjne |
| M16 | 2,0 | 24 | 14,8 | Typowe połączenia nośne w sprzęcie technicznym |
| M18 | 2,5 | 27 | 15,8 | Mocniejsze zabudowy, elementy ram i podpór |
| M20 | 2,5 | 30 | 18,0 | Cięższe połączenia przemysłowe |
| M22 | 2,5 | 34 | 19,4 | Duże połączenia konstrukcyjne, mocowania specjalne |
| M24 | 3,0 | 36 | 21,5 | Maszyny, osprzęt cięższy, większe zespoły montażowe |
| M27 | 3,0 | 41 | 23,8 | Połączenia o dużym obciążeniu i większej średnicy gwintu |
| M30 | 3,5 | 46 | 25,6 | Ciężki montaż, przemysł, duże konstrukcje |
| M33 | 3,5 | 50 | 28,7 | Duże połączenia maszynowe |
| M36 | 4,0 | 55 | 31,0 | Połączenia ciężkie, duże komponenty techniczne |
| M39 | 4,0 | 60 | 33,4 | Największe standardowe rozmiary w tej serii |
W starszych kartach katalogowych i na magazynach ze starym asortymentem możesz jeszcze spotkać odchylenia pochodzące z DIN 934 lub PN-M 82144. Najczęściej chodzi o różnicę 1 mm w wymiarze pod klucz, na przykład przy M10, M12, M14 czy M22. Dlatego przy elementach z demontażu zawsze wolę sprawdzić nakrętkę suwmiarką niż zgadywać po oznaczeniu na opakowaniu.
Ta tabela daje szybki obraz serii, ale sama liczba milimetrów nie wystarcza. Żeby uniknąć pomyłki, trzeba jeszcze dobrze odczytać oznaczenia klasy i materiału.
Co oznaczają symbole i klasy na nakrętce
W przypadku zwykłych nakrętek stalowych oznaczenie klasy jest proste: to zazwyczaj jedna liczba. Klasa 8 współpracuje z bolcami i śrubami klasy 8.8, klasa 10 z 10.9, a klasa 12 z 12.9. W praktyce to ważniejsze niż sam kolor powłoki, bo zbyt miękka nakrętka na twardej śrubie potrafi stracić gwint szybciej, niż zdąży się to ujawnić w montażu.
Klasy 5, 6, 8, 10 i 12
W standardzie dla nakrętek stalowych spotkasz klasy 5, 6, 8, 10 i 12, a w zastosowaniach warsztatowych najczęściej pojawiają się 8 i 10. Ja traktuję to tak: jeśli projekt lub producent nie wskazuje inaczej, klasa nakrętki nie powinna być niższa niż pierwsza cyfra klasy śruby. To prosta zasada, która w serwisie oszczędza najwięcej błędów.
Cienkie nakrętki mają inne oznaczenie
Nakrętki cienkie, używane często jako kontrujące, mają oznaczenie z zerem na początku, na przykład 04 albo 05. To nie jest detal kosmetyczny, tylko informacja o niższej nośności. Właśnie dlatego cienka nakrętka nie zastępuje bezmyślnie zwykłej - jeśli połączenie ma przenosić większe obciążenie, trzeba ją dobrać świadomie, a nie tylko dlatego, że mieści się w przestrzeni montażowej.
Przeczytaj również: C-360 - Zacięte biegi? Jak odblokować i uniknąć awarii!
Stal nierdzewna i oznaczenia materiałowe
W nakrętkach ze stali nierdzewnej i kwasoodpornej częściej patrzy się na oznaczenie materiałowe niż na klasyczne cyfry 8 czy 10. W praktyce spotyka się oznaczenia A2 i A4, które pomagają od razu ocenić odporność na korozję w typowych warunkach pracy. Dla mnie to szczególnie ważne przy maszynach pracujących na zewnątrz, w wilgoci albo w pobliżu mediów agresywnych.
Gdy rozumiesz już oznaczenia, pozostaje najważniejsze pytanie serwisowe: jak dobrać nakrętkę do konkretnej śruby i środowiska pracy, żeby połączenie było trwałe, a nie tylko „na styk”.
Jak dobrać nakrętkę do śruby i warunków pracy
Ja w serwisie idę zawsze tą samą kolejnością, bo to zmniejsza ryzyko pomyłki. Najpierw sprawdzam gwint, potem klasę, a dopiero na końcu materiał i powłokę. Taka kolejność brzmi banalnie, ale właśnie na tych trzech etapach najczęściej psuje się zamówienie.
- Sprawdź średnicę i skok gwintu. M8 nie wystarczy, jeśli druga część ma M8x1,25 albo inny wariant drobnozwojny.
- Dobierz wymiar pod klucz. To on decyduje, czy klucz z warsztatu faktycznie podejdzie do elementu.
- Ustal klasę wytrzymałości. Do śrub 8.8 najczęściej stosuje się nakrętki klasy 8, do 10.9 - klasy 10.
- Wybierz materiał i powłokę. Ocynk sprawdza się w wielu zastosowaniach ogólnych, a stal nierdzewna lepiej znosi wilgoć i warunki atmosferyczne.
- Uwzględnij drgania i temperaturę. Przy wibracjach sama podkładka sprężysta zwykle nie rozwiązuje problemu, jeśli połączenie jest źle dobrane.
W hydraulice i maszynach przemysłowych zwracam też uwagę na warunki pracy gwintu. Jeżeli połączenie ma pracować w brudzie, na zewnątrz albo w kontakcie z wilgocią, lepiej od razu przewidzieć odpowiednią powłokę albo nierdzewkę. W przeciwnym razie nawet poprawny wymiar nie wystarczy, bo po kilku miesiącach dostaniesz zapieczenie, korozję albo luz na gwincie.
Najbardziej praktyczna zasada jest prosta: nakrętka ma pasować nie tylko wymiarem, ale też obciążeniem i środowiskiem. Kiedy to się zgadza, połączenie zachowuje się przewidywalnie, a nie tylko „trzyma na dziś”.
Najczęstsze pomyłki przy wymianie w serwisie
Wymiana nakrętki wygląda prosto, ale właśnie tutaj robi się najwięcej kosztownych błędów. Z mojego doświadczenia problem nie leży zwykle w samej części, tylko w założeniach, które ktoś przyjmuje bez sprawdzenia.
- Mylenie rozmiaru gwintu z wymiarem klucza. M10 nie oznacza 10 mm pod klucz, tylko gwint nominalny. Klucz dobiera się osobno.
- Zakładanie, że wszystkie M10 są identyczne. W starszych normach i katalogach wymiar pod klucz mógł być inny o 1 mm.
- Ignorowanie skoku gwintu. Dwa elementy o tej samej średnicy mogą mieć inne uzwojenie i nie będą współpracować.
- Dobieranie zbyt słabej klasy. Jeśli śruba jest mocna, nakrętka też musi mieć odpowiednią nośność.
- Stosowanie cienkiej nakrętki tam, gdzie potrzebna jest zwykła. Niski profil pomaga w ciasnym montażu, ale nie zastępuje pełnej nośności.
- Pomijanie stanu śruby. Nowa nakrętka na zużytym gwincie często nie rozwiązuje problemu, tylko go maskuje.
- Mieszanie materiałów bez analizy warunków. Stal nierdzewna, ocynk i agresywne środowisko nie zawsze tworzą dobrą kombinację.
W praktyce najlepszy test to nie katalog, tylko fizyczny element zdjęty z maszyny. Jeśli część była już eksploatowana, warto porównać ją z nową po obu stronach: wymiar, klasę i stan gwintu. Wtedy łatwiej uniknąć sytuacji, w której jedna z pozornie identycznych nakrętek zaczyna się zapierać albo luzować po pierwszych cyklach pracy.
Dzięki temu przechodzę płynnie do ostatniej rzeczy, która przy zamawianiu części często jest niedoceniana, a w serwisie potrafi oszczędzić sporo czasu.
Co jeszcze sprawdzić, zanim zamówisz nakrętkę do serwisu
Przed zamówieniem części zapisuję sobie pięć informacji: gwint, skok, wymiar pod klucz, klasę i materiał. Jeśli dojdzie do tego informacja o powłoce albo o pracy w środowisku wilgotnym, decyzja staje się prosta. Taki zestaw danych pozwala kupić właściwy element za pierwszym razem, bez zwrotów i bez przestoju.
- Gwint nominalny, na przykład M8, M10 albo M12.
- Skok gwintu, zwłaszcza gdy istnieje ryzyko wersji drobnozwojnej.
- Wymiar pod klucz S, jeśli część ma trafić do konkretnego gniazda lub pod konkretny klucz.
- Klasa wytrzymałości albo oznaczenie materiału, na przykład 8, 10, A2 lub A4.
- Warunki pracy: drgania, wilgoć, temperatura i kontakt z chemią.
Jeśli kompletujesz zapas dla serwisu, dopisz jeszcze masę i pakowanie, bo przy większych ilościach to już realna logistyka. Dla orientacji 1000 sztuk nakrętek M8 waży około 5,31 kg, M10 około 9,84 kg, a M12 około 15 kg. To drobiazg, który na magazynie i przy zamówieniach hurtowych robi większą różnicę, niż się na pierwszy rzut oka wydaje.
