Dobór płytki tokarskiej rzadko przegrywa na samym materiale. Najczęściej problem zaczyna się wtedy, gdy ktoś patrzy wyłącznie na cenę albo na jeden symbol w katalogu, a pomija geometrię, promień naroża i przeznaczenie do konkretnego materiału. W tym tekście porządkuję ofertowy przegląd płytek tak, żeby łatwiej było dobrać element do toczenia, ograniczyć drgania i nie przepłacić za cechy, których detal i tak nie wykorzysta.
Najpierw materiał, potem geometria, na końcu cena za krawędź
- Najważniejsza jest zgodność płytki z grupą materiału i rodzajem operacji.
- Kształt płytki decyduje o dostępie do detalu, stabilności i liczbie użytecznych krawędzi.
- Promień naroża poprawia wykończenie, ale przy słabym układzie może zwiększyć drgania.
- W katalogu porównuj nie tylko cenę sztuki, lecz także koszt jednej krawędzi skrawającej.
- Jeśli detal ma trafić do piaskowania, ważniejsza bywa powtarzalność niż bardzo gładkie wykończenie.

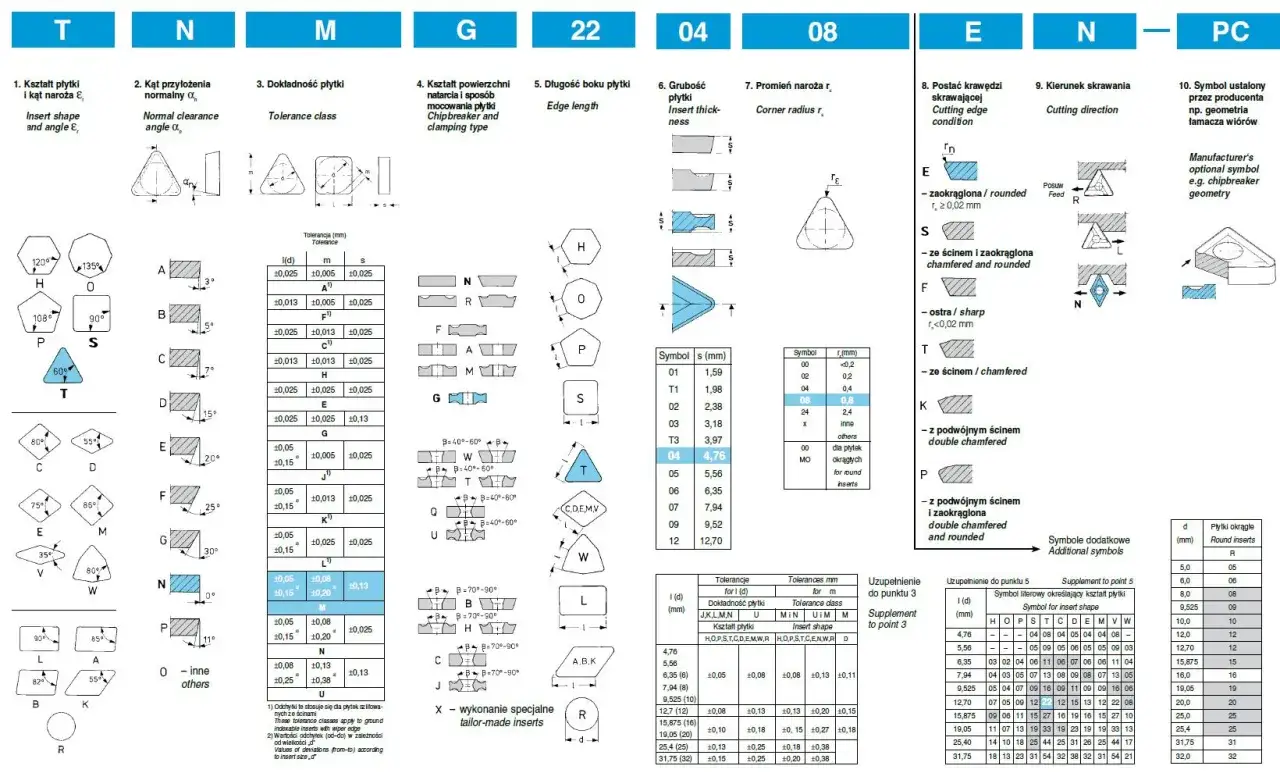

Jak czytać katalog płytek bez zgadywania
W katalogu nie szukam najpierw nazwy handlowej, tylko układu informacji. Dobrze opisany wpis zwykle mówi mi, do jakiego materiału jest płytka, jaki ma kształt, jaką geometrię łamacza wióra i jaki promień naroża oferuje. To wystarcza, żeby w kilka sekund odsiać pozycje, które na papierze wyglądają podobnie, ale w praktyce pracują zupełnie inaczej.
| Element opisu | Co oznacza | Dlaczego ma znaczenie |
|---|---|---|
| Grupa materiału | Najczęściej P, M, K, N, S albo H | Mówi, czy płytka jest przewidziana do stali, nierdzewki, żeliwa, aluminium, stopów żaroodpornych lub materiałów hartowanych |
| Kształt | Na przykład C, D, T, V, S, R | Wpływa na dostęp do detalu, wytrzymałość krawędzi i liczbę krawędzi skrawających |
| Geometria | Dodatnia, ujemna lub neutralna | Określa siły skrawania, kontrolę wióra i zachowanie na mniej sztywnej maszynie |
| Rozmiar i grubość | Wymiary dopasowane do oprawki | Warunkują, czy płytka w ogóle będzie poprawnie osadzona i czy zniesie obciążenie |
| Promień naroża | Najczęściej od 0,2 do 1,2 mm w typowych zastosowaniach | Im większy promień, tym potencjalnie lepsze wykończenie i większa odporność, ale też większe ryzyko drgań |
| Łamacz wióra | Kształt powierzchni natarcia | Pomaga kontrolować długość i kierunek wióra, co jest krytyczne przy stali nierdzewnej i obróbce seryjnej |
To właśnie ten porządek informacji pozwala odróżnić katalog techniczny od zwykłej listy produktów. Kiedy już rozumiem zapis, mogę przejść do tego, co naprawdę decyduje o opłacalności: nie tylko o dopasowaniu, ale też o kosztach pracy jednej krawędzi.
Co naprawdę porównywać, żeby nie kupić samego kształtu
W praktyce porównuję cztery rzeczy: gatunek, geometrię, powłokę i liczbę użytecznych krawędzi. Sama nazwa płytki niewiele mówi, jeśli nie wiem, czy dany gatunek lepiej zniesie ścieranie, czy udar, a geometria poradzi sobie z konkretnym wiórem. W katalogu ofertowym najczęściej wygrywa nie ten produkt, który jest najtańszy przy zakupie, tylko ten, który kosztuje najmniej na jedną faktycznie wykorzystaną krawędź.
| Kryterium | Na co patrzę | Co daje dobry wybór |
|---|---|---|
| Gatunek | Odporność na ścieranie, wykruszanie i temperaturę | Dłuższą trwałość przy właściwym materiale i poprawny kompromis między ostrością a wytrzymałością |
| Geometria | Kształt łamacza i przygotowanie krawędzi | Lepszą kontrolę wióra i mniejsze ryzyko zakleszczeń |
| Powłoka | PVD, CVD, DLC lub brak powłoki | Lepszą odporność na zużycie albo lepszą pracę w materiałach nieżelaznych |
| Liczba krawędzi | Ile razy da się obrócić płytkę | Niższy koszt jednostkowy w produkcji seryjnej |
Przykład jest prosty: płytka za 120 zł z ośmioma krawędziami daje koszt rzędu 15 zł za krawędź, a model za 90 zł z dwiema krawędziami to już 45 zł za krawędź. W warsztacie to często bardziej realna różnica niż sama cena na etykiecie. Gdy mam już takie porównanie, łatwiej mi przełożyć je na konkretny materiał i rodzaj toczenia.
Rozróżniam też płytki dodatnie i ujemne. Dodatnie zwykle tną lżej, więc dobrze sprawdzają się na mniej sztywnych maszynach, przy cienkościennych detalach i tam, gdzie liczy się płynność skrawania. Ujemne są mocniejsze, mają zwykle więcej krawędzi i lepiej znoszą zgrubną produkcję albo większe obciążenia. Nie traktuję tego jako wyboru „lepsze-gorsze”, tylko jako decyzję między łatwością skrawania a trwałością krawędzi.
Jak dobrać płytkę do materiału i rodzaju toczenia
Jeśli mam wybrać jedną zasadę, to jest nią dopasowanie płytki do grupy materiału ISO i do charakteru operacji. Inaczej zachowuje się stal konstrukcyjna, inaczej nierdzewka, a jeszcze inaczej żeliwo czy aluminium. Katalog jest po to, żeby to rozróżnienie było szybkie, nie intuicyjne.
Stal i stale stopowe
Do stali najczęściej szukam płytek z grupy P. Tu dobrze działa geometria, która utrzymuje wiór pod kontrolą i nie wymusza zbyt dużych sił skrawania. Przy toczeniu ciągłym sens ma promień naroża 0,4 lub 0,8 mm, ale jeśli detal jest smukły albo maszyna ma dłuższy wysięg, mniejszy promień bywa bezpieczniejszy. W praktyce bardziej opłaca mi się stabilny przebieg niż agresywne „wycinanie” materiału za wszelką cenę.
Stale nierdzewne
Nierdzewka lubi płytki ostre, z geometrią dobrze łamiącą wiór i z gatunkiem odpornym na wykruszanie. Tu często przegrywają rozwiązania zbyt uniwersalne, bo materiał ma tendencję do umacniania się i do długiego wióra. Jeśli dobieram płytkę pod stal nierdzewną, pilnuję też, żeby oprawka była sztywna, a wysięg możliwie krótki. W przeciwnym razie nawet dobra płytka zacznie wyglądać jak zły wybór.
Żeliwo
Przy żeliwie najważniejsza jest odporność na ścieranie i pewność krawędzi. Wiór bywa kruchy, ale materiał potrafi być bardzo abrazyjny, więc wybór gatunku ma duże znaczenie. Tu często mniej boli brak idealnego wykończenia, a bardziej kosztuje szybkie zużycie naroża. Jeżeli detal ma później jeszcze iść do dalszej obróbki, lepiej utrzymać stabilny naddatek niż walczyć o kosmetycznie gładką powierzchnię.
Aluminium i metale nieżelazne
W aluminium i innych metalach nieżelaznych szukam ostrzej pracującej krawędzi, często z polerowaną powierzchnią natarcia. Zbyt „mocna” geometria potrafi tu pogorszyć efekt, bo materiał chętnie przykleja się do krawędzi. W takich zastosowaniach liczy się czystość cięcia i brak narostu, nie ciężka, odporna geometria jak do zgrubnej stali.
Przeczytaj również: Satynowanie aluminium - Jak uzyskać idealny efekt?
Detale przeznaczone do piaskowania
Jeżeli element po toczeniu ma trafić do piaskowania, nie poluję na rekordową gładkość. Dla mnie ważniejsze są: równy naddatek, brak zadziorów i przewidywalny ślad po skrawaniu. Piaskowanie i tak zmienia odbiór powierzchni, więc nadmiernie drogie wykańczanie często nie daje proporcjonalnego zysku. W takich przypadkach wybieram płytkę, która daje powtarzalny rezultat, a nie tę, która wygląda najlepiej w broszurze. Kiedy ten podział mam już poukładany, łatwiej uniknąć błędów, które najczęściej wychodzą dopiero po uruchomieniu maszyny.
Najczęstsze błędy przy zakupie i wymianie
W warsztatach najczęściej widzę nie tyle zły produkt, ile źle postawione pytanie. Ktoś pyta o „uniwersalną” płytkę, a tak naprawdę potrzebuje odpowiedzi na temat materiału, sztywności układu i charakteru operacji. Wtedy błędy wracają jak bumerang: za duży promień, zły łamacz wióra, niepasująca oprawka albo gatunek, który sprawdza się tylko na części zleceń.
| Objaw | Najczęstsza przyczyna | Co sprawdzam najpierw |
|---|---|---|
| Drgania i pogorszenie powierzchni | Za duży promień naroża lub zbyt mała sztywność układu | Zmniejszam promień, skracam wysięg i weryfikuję oprawkę |
| Długi, kłopotliwy wiór | Niepasujący łamacz wióra albo zbyt łagodna geometria | Zmieniaję geometrię i sprawdzam posuw |
| Szybkie wykruszenie naroża | Zbyt twardy gatunek jak na przerywane skrawanie | Dobieram bardziej odporną krawędź lub inną geometrię |
| Nierówna chropowatość | Zużyta krawędź albo zbyt duży posuw względem promienia | Wymieniam krawędź i koryguję parametry skrawania |
Do tego dochodzą trzy klasyczne pomyłki, które kosztują więcej niż sam zakup płytki. Po pierwsze, kupowanie pod sam kształt, bez sprawdzenia geometrii i gatunku. Po drugie, lekceważenie kompatybilności z oprawką. Po trzecie, traktowanie jednej pozycji jako rozwiązania do stali, nierdzewki, żeliwa i aluminium naraz. Taki kompromis prawie zawsze kończy się tym, że płytka jest „dobra wszędzie”, czyli w praktyce przeciętna wszędzie. Żeby nie wracać do tych samych błędów, warto mieć prosty zestaw danych, z którym zamawia się kolejne pozycje bez zgadywania.
Co zapisuję przed kolejnym zamówieniem, żeby katalog działał na moją korzyść
Przy każdym powtarzalnym detalu zapisuję kilka informacji i dzięki temu katalog przestaje być zbiorem symboli, a staje się narzędziem do szybkiego wyboru. Najbardziej pomocne są dla mnie:
- materiał i grupa ISO,
- typ operacji: zgrubna, średnia czy wykańczająca,
- czy skrawanie jest ciągłe, czy przerywane,
- model oprawki i rozmiar gniazda,
- oczekiwany efekt powierzchni po toczeniu,
- czy detal będzie jeszcze piaskowany albo dalej obrabiany,
- ile rzeczywiście kosztuje jedna użyteczna krawędź.
Jeżeli mam te dane pod ręką, szybciej odrzucam pozycje przypadkowe i zostawiam tylko te, które mają sens techniczny i ekonomiczny. Właśnie tak powinien działać dobrze ułożony katalog płytek tokarskich: nie jako lista nazw, ale jako skrót do trafnej decyzji. W praktyce to oszczędza czas, zmniejsza liczbę nietrafionych zakupów i ułatwia utrzymanie stabilnej jakości obróbki.
