W praktyce przekładnia kątowa podwójna jest częścią, która pozwala poprowadzić napęd tam, gdzie prosty wał już nie wystarcza. W rozsiewaczach nawozów i podobnych maszynach decyduje o tym, czy talerze pracują równo, a serwis sprowadza się do szybkiego sprawdzenia wymiarów, przełożenia i stanu łożysk. Poniżej wyjaśniam, jak działa taki układ, które części zużywają się najszybciej i kiedy naprawa ma sens, a kiedy lepiej od razu zamówić nowy zespół.
Najważniejsze rzeczy do sprawdzenia przed zakupem i serwisem
- Przełożenie musi pasować do maszyny, bo nawet niewielka różnica zmienia pracę całego układu rozsiewu.
- Wymiary montażowe są równie ważne jak nazwa części: rozstaw otworów, długość wałka i profil osi trzeba porównać co do milimetra.
- W ofertach do rozsiewaczy często pojawiają się konfiguracje 1:1,5 i 1:1,14, ale nie są one zamienne bez sprawdzenia reszty parametrów.
- Hałas, wyciek i luz zwykle oznaczają zużycie łożysk, uszczelniaczy albo kół zębatych.
- Jeśli korpus lub gniazda łożysk są wybite, naprawa bywa mniej opłacalna niż wymiana całego zespołu.

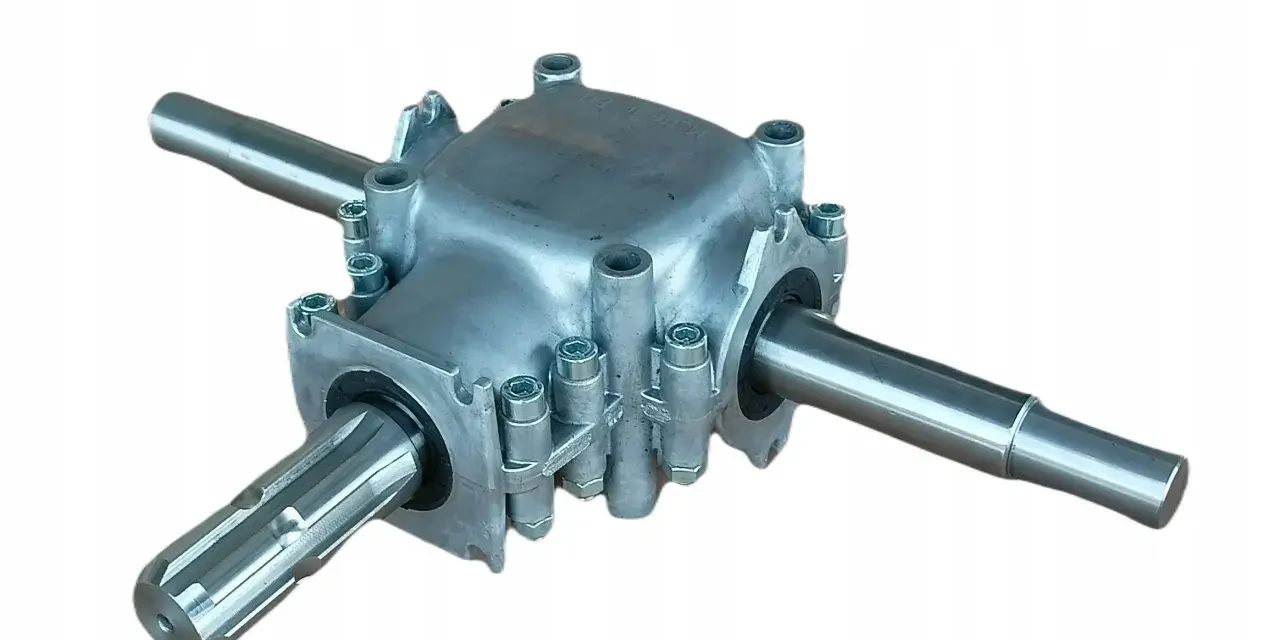

Jak działa taki układ i czym różni się od zwykłej przekładni kątowej
Sam mechanizm jest prosty w założeniu, ale jego rola w maszynie bywa krytyczna. Napęd wchodzi z jednej osi, przechodzi przez koła stożkowe, czyli zębatki pracujące na osiach ustawionych pod kątem, a potem trafia do dwóch wyjść roboczych albo do kolejnego punktu zmiany kierunku. Dzięki temu całość da się zamknąć w zwartej obudowie i zmieścić tam, gdzie klasyczny układ wałów byłby zbyt długi.Z mojego doświadczenia największy błąd na etapie doboru polega na traktowaniu każdego „kątowego” zespołu jak tej samej części. W praktyce liczy się nie tylko zmiana kierunku obrotu, ale też liczba wyjść, sposób rozdziału momentu i to, jak przekładnia współpracuje z resztą napędu.
| Cecha | Przekładnia pojedyncza | Układ podwójny |
|---|---|---|
| Liczba wyjść | Jedno wyjście robocze | Dwa wyjścia albo dwa punkty prowadzenia napędu |
| Zastosowanie | Napęd jednego elementu | Rozsiewacze, układy rozdzielające napęd, maszyny z dwoma talerzami |
| Serwis | Mniej elementów do kontroli | Więcej łożysk, uszczelnień i miejsc, w których może pojawić się luz |
| Wrażliwość na montaż | Średnia | Wyższa, bo każda niewielka nieosiowość szybciej wychodzi w pracy |
Dlatego przy naprawie nie wystarczy powiedzieć „potrzebuję kątowej”. Trzeba wiedzieć, czy chodzi o prosty reduktor, czy o podwójny zespół, który ma przenosić napęd w bardziej złożonej zabudowie. To prowadzi wprost do pytania, gdzie taki układ spotyka się najczęściej i jakie parametry trzeba sprawdzić w pierwszej kolejności.
Gdzie najczęściej spotyka się ten typ przekładni
W polskich realiach najczęściej trafiam na ten element w rozsiewaczach nawozów dwutarczowych. To logiczne, bo taki napęd musi jednocześnie zmienić kierunek ruchu i utrzymać stabilne obroty obu talerzy, a korpus pracuje w środowisku pełnym pyłu, wilgoci i agresywnego nawozu. W praktyce właśnie tu najłatwiej o korozję, rozszczelnienie i przyspieszone zużycie łożysk.
Poniżej zestawiam parametry, które w ofertach do takich maszyn pojawiają się bardzo często. To nie jest uniwersalny standard, ale dobry punkt odniesienia przy porównywaniu zamiennika.
| Parametr | Co często spotykam w ofertach | Dlaczego to ważne |
|---|---|---|
| Wejście WOM | 1 3/8" 6 wpustów | Profil musi pasować do wałka odbioru mocy, czyli wału z ciągnika |
| Wyjście / oś | 25 x 25 mm | Od tego zależy osadzenie i przeniesienie momentu na dalszą część napędu |
| Rozstaw otworów montażowych | 90 mm | Decyduje o tym, czy korpus da się bezpiecznie zamocować w maszynie |
| Przełożenie | 1:1,5 lub 1:1,14 | Wpływa na prędkość elementów roboczych i jakość rozsiewu |
| Szerokość całkowita | Około 300-303 mm | Pomaga ocenić, czy część zmieści się w istniejącej zabudowie |
| Masa | Około 4,1-5,1 kg | To szybka wskazówka, czy porównujesz podobny typ, a nie tylko podobne zdjęcie |
Jeśli na tabliczce maszyny lub na starej części widzisz oznaczenie typu 14/21Z, zwykle odnosi się ono do liczby zębów kół współpracujących i pomaga odczytać przełożenie. W praktyce warto patrzeć nie tylko na sam zapis, lecz przede wszystkim na komplet wymiarów. To właśnie one decydują, czy nowa część wejdzie bez przeróbek.
Jak dobrać zamiennik bez kosztownej pomyłki
Dobór zamiennika zaczynam zawsze od dokumentu, nie od zdjęcia. Numer katalogowy, model rozsiewacza i wymiary starego zespołu dają znacznie pewniejszy punkt wyjścia niż sama nazwa handlowa. W serwisie to oszczędza czas, a przy części do pracy sezonowej często także cały przestój.
- Sprawdź model maszyny. Bez tego łatwo kupić część „prawie taką samą”, która nie pasuje do mocowań.
- Zmierz rozstaw otworów i szerokość całkowitą. Różnica kilku milimetrów potrafi zablokować montaż.
- Porównaj profil wejścia i wyjścia. Wałek WOM, oś i długość osadzenia muszą być zgodne.
- Zweryfikuj przełożenie. W rozsiewaczu to nie detal, tylko parametr wpływający na pracę całego układu.
- Oceń materiał obudowy i miejsce uszczelnienia. Odporność na nawozy i wilgoć ma bezpośredni wpływ na trwałość.
Najczęstszy błąd widzę wtedy, gdy ktoś wybiera część „po podobieństwie” albo po samej cenie. To zwykle kończy się dodatkowymi przeróbkami, a czasem wręcz uszkodzeniem nowego elementu podczas pierwszego uruchomienia. Jeśli nie masz pewności, lepiej chwilę dłużej porównać wymiary niż później szukać kolejnego zamiennika.
Które części zużywają się najszybciej w serwisie
W takim zespole najpierw cierpią elementy, które pracują pod obciążeniem i mają kontakt z zabrudzeniem. Nawozy są agresywne chemicznie, a wilgoć tylko przyspiesza problem, więc drobna nieszczelność szybko zamienia się w awarię łożyska albo kół zębatych.
| Część | Typowy objaw zużycia | Co zwykle robię w serwisie |
|---|---|---|
| Łożyska | Szum, grzanie, wyczuwalny luz | Wymieniam komplet i sprawdzam gniazda, bo samo łożysko nie zawsze jest jedynym problemem |
| Uszczelniacze | Wyciek smaru lub oleju, zabrudzenie obudowy | Wymieniam je od razu i kontroluję powierzchnię wału pod kątem wytarcia |
| Koła zębate | Metaliczny dźwięk, opiłki, wykruszone zęby | Wymieniam zwykle całą parę, a nie pojedynczy element |
| Wałki | Bicie, korozja, wyrobione frezy | Decyduję między regeneracją a wymianą, zależnie od stanu osadzenia |
| Obudowa i gniazda | Pęknięcia, wybite osadzenia, nieszczelność | Najczęściej zalecam wymianę całego zespołu |
Tu jest ważna rzecz, którą wielu użytkowników pomija: najtańsza część nie zawsze daje najtańszy serwis. Jeśli uszczelniacz puścił, a wałek jest już wytarty, sama wymiana gumy tylko odwlecze problem. Podobnie z łożyskiem, które dostało opiłkami ze środka obudowy. Wtedy naprawa bez pełnej diagnostyki bywa po prostu półśrodkiem.
Naprawiać czy wymieniać cały zespół
To jest moment, w którym liczy się nie sentyment do części, tylko rachunek ekonomiczny i czas. Jeśli obudowa jest cała, koła zębate nie mają wykruszonych zębów, a problem dotyczy głównie łożysk albo uszczelniaczy, naprawa zwykle ma sens. Jeżeli jednak w środku widać opiłki, gniazda są wybite albo część nie ma już pewnego źródła zamienników, szybciej i bezpieczniej wyjdzie wymiana kompletna.
| Sytuacja | Moja decyzja | Dlaczego |
|---|---|---|
| Niewielki wyciek, brak opiłków | Naprawa | Problem zwykle ogranicza się do uszczelniaczy i kontroli łożysk |
| Szum i lekki luz, ale korpus cały | Naprawa po diagnostyce | Jeśli części są dostępne, zestaw naprawczy ma jeszcze sens |
| Opiłki, zatarcie, uszkodzone zęby | Wymiana całego zespołu | Wtórne uszkodzenia zwykle przekraczają koszt oszczędności |
| Wyrobione gniazda łożysk | Wymiana całego zespołu | Regeneracja jest trudna, kosztowna i nie zawsze trwała |
| Brak pewnych części do starego modelu | Wymiana | Szukanie pojedynczych elementów potrafi zająć więcej niż sam przestój maszyny |
Przy popularnych modelach kompletne zamienniki widuję zwykle w okolicach 430-520 zł. Gdy koszt części naprawczych, uszczelnień i robocizny zbliża się do tej granicy, częściej opłaca się wymienić cały zespół niż składać go z kilku półśrodków. To nie jest sztywna reguła, ale w sezonie bardzo dobrze chroni przed drugim demontażem po kilku tygodniach pracy.
Co sprawdzić przed sezonem, żeby rozsiewacz nie stanął
Przed wyjazdem w pole robię kilka krótkich kontroli i właśnie one najczęściej wyłapują problem zanim maszyna zacznie pracować na pełnym obciążeniu. To proste czynności, ale w praktyce robią dużą różnicę.
- Obracam napęd ręcznie i sprawdzam, czy ruch jest płynny, bez zacięć i szarpnięć.
- Oglądam miejsca przy uszczelniaczach pod kątem świeżych wycieków i nalotu z brudu.
- Kontroluję luz osiowy i promieniowy na wałkach.
- Czyszczę obudowę z resztek nawozu, bo to właśnie one zatrzymują wilgoć i przyspieszają korozję.
- Po krótkiej próbie dotykam korpusu i sprawdzam, czy nie grzeje się nienaturalnie.
Jeśli którykolwiek z tych punktów wypada słabo, nie czekałbym do pierwszego hektara. W maszynie sezonowej godzina spędzona na kontroli zwykle kosztuje mniej niż przestój w środku pracy. Jeżeli przekładnia kątowa podwójna ma działać bez nerwowego szukania części, trzeba pilnować szczelności, właściwego smarowania i zgodności wymiarów, bo właśnie te trzy rzeczy najczęściej decydują o jej żywotności.
