Wymiana prądnicy na alternator w Ursusie C-330 ma sens wtedy, gdy chcesz mieć stabilniejsze ładowanie, pewniejszy rozruch i mniej problemów z oświetleniem na wolnych obrotach. Sama wymiana części to za mało: liczy się jeszcze dobór odpowiedniego alternatora, poprawne poprowadzenie przewodu B+, przewodu wzbudzenia i masy. Poniżej rozpisuję to tak, jak podszedłbym do tematu w warsztacie.
Najważniejsze zasady podłączenia alternatora w C-330
- Najpraktyczniejszy jest alternator 12 V z wbudowanym regulatorem napięcia.
- Główny przewód ładowania prowadzi się z zacisku B+ do punktu zasilania przy rozruszniku.
- Przewód D+ lub 61 łączy się z kontrolką ładowania, a nie z grubym zasilaniem.
- Jeśli ciągnik nadal ma starą biegunowość po prądnicy, najpierw trzeba uporządkować minus na masie.
- Po uruchomieniu silnika napięcie ładowania powinno zwykle mieścić się w okolicach 13,8-14,5 V.
- Do seryjnej pracy wystarcza zwykle 45 A, a przy dodatkowych odbiornikach lepiej celować w 70-72 A.
Jaki alternator do C-330 ma sens kupić
Ja zaczynam od wyboru wersji, bo to oszczędza najwięcej nerwów. Do C-330 najlepiej sprawdza się alternator 12 V z wbudowanym regulatorem napięcia i prostym układem zacisków. W praktyce najczęściej wybiera się model 45 A albo 70-72 A, a jednoprzewodowe, samowzbudne konstrukcje traktuję raczej jako ciekawostkę niż najlepszy wybór do traktora.| Wariant | Kiedy ma sens | Zalety | Wady | Orientacyjna cena |
|---|---|---|---|---|
| 45 A, dedykowany do C-330 | Standardowe światła i normalna praca polowa | Najprostszy montaż, zwykle wystarcza do seryjnego układu | Mniejszy zapas przy dodatkowych odbiornikach | Około 210-300 zł |
| 72 A, wzmocniony | Halogeny, wentylator, radio, częsta praca nocą | Większy zapas ładowania | Droższy i cięższy | Około 410-440 zł |
| Używany alternator samochodowy | Gdy liczysz każdy złoty i umiesz dopasować osprzęt | Niska cena zakupu | Więcej dopasowania i większe ryzyko ukrytych usterek | Około 50-150 zł |
Jeżeli ciągnik pracuje głównie z podstawowym oświetleniem, 45 A zwykle wystarcza. Gdy dochodzą halogeny, radio, ładowarki albo wentylator kabiny, bezpieczniej celować w mocniejszą wersję. Ja wolę dobierać alternator z zapasem niż później wracać do przegrzewającego się osprzętu. Gdy wybór jest już zamknięty, trzeba rozpoznać zaciski, bo właśnie tam najczęściej pojawia się błąd.
Jak rozpoznać zaciski, zanim zaczniesz ciąć przewody
W alternatorach do C-330 spotyka się kilka oznaczeń terminali, ale logika jest zwykle ta sama: jedno wyjście mocy, jedno wzbudzenia i opcjonalne wyjście pomocnicze. Ja zawsze sprawdzam oznaczenia na obudowie lub w karcie produktu, bo wygląd dwóch alternatorów może być podobny, a układ zacisków już nie.
| Zacisk | Co oznacza | Do czego służy w C-330 |
|---|---|---|
| B+ | Główne wyjście ładowania | Gruby przewód do punktu zasilania przy rozruszniku |
| D+ / L / 61 | Kontrolka ładowania i wzbudzenie | Cienki przewód przez kontrolkę na desce |
| W / P | Obrotomierz | Tylko jeśli masz licznik, który tego wymaga |
| IG / 15 | Zasilanie po stacyjce | Wymagane tylko w części alternatorów i regulatorów |
| E | Masa | Korpus alternatora i dobra masa silnika |
Najważniejsza pułapka: D+ nie jest drugim wyjściem mocy. To przewód od wzbudzenia i kontrolki, więc nie wolno go traktować jak zwykłego plusa. Jeśli alternator ma zewnętrzny regulator, schemat będzie inny, dlatego nie kopiuję połączeń w ciemno. Po identyfikacji terminali przechodzę do mechanicznego montażu, bo bez dobrego ustawienia paska elektryka nie pomoże.
Montaż mechaniczny bez walki z paskiem
Najpierw odłącz akumulator i usuń stary osprzęt, jeśli ciągnik nadal pracuje na prądnicy. W praktyce oznacza to demontaż prądnicy, zdjęcie starego regulatora i porządne oczyszczenie miejsca pracy. Ja przy takich pracach od razu sprawdzam wspornik, koło pasowe, stan paska i to, czy nic nie będzie ocierało o obudowę alternatora.
- Sprawdź, czy alternator pasuje do wspornika albo czy potrzebujesz adaptera.
- Ustaw koło pasowe w jednej linii z kołem na silniku.
- Załóż pasek i napnij go tak, by nie piszczał przy obciążeniu, ale nie był przesadnie napięty.
- Dokręć mocowanie i po kilku godzinach pracy jeszcze raz skontroluj naciąg.
Jeżeli koła pasowe nie są osiowo ustawione, pasek zacznie się ślizgać i cały układ będzie wyglądał na sprawny tylko na papierze. To właśnie ten etap decyduje, czy alternator w C-330 będzie ładował cicho i stabilnie, czy po dwóch dniach wróci temat piszczenia i drgań. Gdy mechanika jest zamknięta, można bezpiecznie przejść do przewodów.

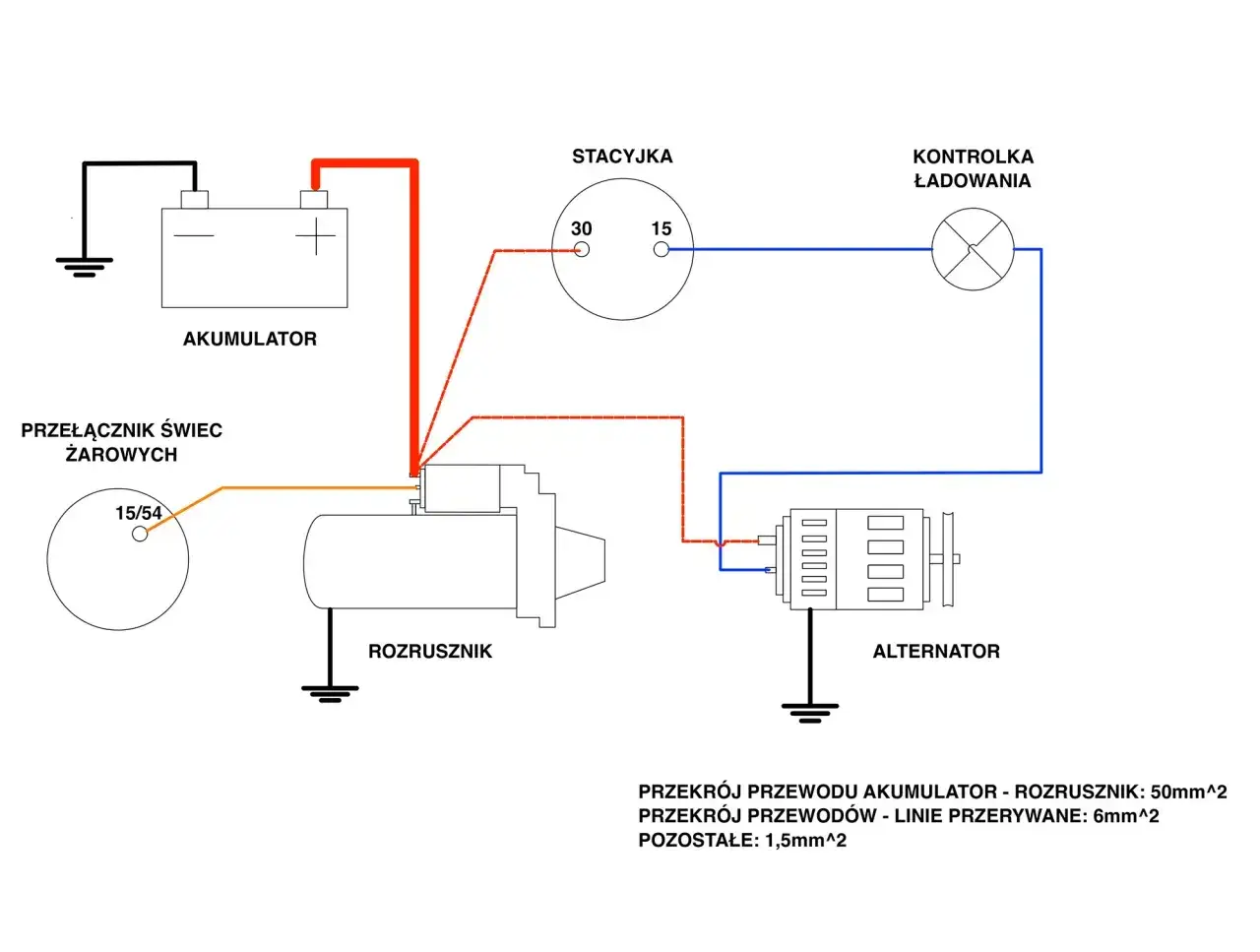

Jak podłączyć przewody krok po kroku
Tu robi się najwięcej błędów, ale sam układ jest prosty, jeśli trzymasz się logiki obwodu. Ja zakładam wersję z wbudowanym regulatorem, bo to dziś najpraktyczniejsze rozwiązanie do C-330.
Jeśli ciągnik nadal ma dodatnią masę po starej prądnicy, najpierw zmień biegunowość instalacji na standardowy minus na masie. Inaczej alternator i regulator nie będą pracować prawidłowo, a w skrajnym przypadku można je uszkodzić.
- Gruby przewód z B+ prowadź do głównego zacisku zasilającego przy rozruszniku, czyli do miejsca połączonego z plusową stroną instalacji w aktualnym układzie.
- Przewód D+ / 61 podłącz przez kontrolkę ładowania na desce rozdzielczej. Po włączeniu zapłonu kontrolka ma świecić, a po uruchomieniu silnika zgasnąć.
- Masa musi być pewna. Korpus alternatora powinien mieć czysty, metaliczny kontakt z silnikiem. Jeśli farba, rdza albo olej robią swoje, dołóż osobny przewód masowy.
- Stary regulator po prądnicy odłącz z obwodu, jeśli nowy alternator ma regulator wbudowany. Zostawienie go zwykle tylko komplikuje instalację.
- W podłącz wyłącznie wtedy, gdy faktycznie masz obrotomierz, który tego wymaga.
Warto też pilnować przekroju przewodów. Przy alternatorze 45 A sensowne minimum to około 10 mm², ale ja częściej daję 16 mm², bo daje większy spokój. Przy mocniejszych wersjach 70-72 A 16 mm² jest już rozsądnym wyborem, a cienki przewód szybko zrobi się gorący. Jeżeli przewód biegnie dłużej albo nie kończy się bezpośrednio przy głównym punkcie zasilania, daję też zabezpieczenie rzędu 80 A możliwie blisko alternatora. Z kontrolką nie kombinuję zbyt nowocześnie, bo zwykła żarówka daje alternatorowi pewniejsze wzbudzenie niż sama dioda LED. Jeśli alternator nie wzbudza się od razu, pierwsze podejrzenie kieruję właśnie na kontrolkę, D+ i masę. To prowadzi prosto do testu po uruchomieniu.
Jak sprawdzić ładowanie po uruchomieniu
Po złożeniu instalacji nie zakładam od razu sukcesu. Najpierw robię prosty test na postoju: zapłon włączony, kontrolka świeci, silnik odpalony, kontrolka gaśnie, a napięcie na akumulatorze rośnie do sensownego poziomu. W sprawnym układzie powinno to być zwykle około 13,8-14,5 V. Na bardzo niskich obrotach wynik może chwilowo być niższy, ale po lekkim dodaniu gazu powinien wejść w ten zakres.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzić |
|---|---|---|
| Kontrolka nie gaśnie | Brak wzbudzenia, luźny przewód, uszkodzona żarówka kontrolki | D+, lampkę, konektory, masę i pasek |
| Napięcie poniżej 13,5 V | Poślizg paska, słabe połączenia, problem z alternatorem | Naciąg paska, B+, punkt przy rozruszniku, spadki napięcia |
| Napięcie wyraźnie powyżej 14,8 V | Regulator napięcia pracuje źle albo jest uszkodzony | Regulator, połączenia, zgodność alternatora z instalacją |
| Przewody robią się ciepłe | Za cienki przewód albo słaby styk | Przekrój kabla, zaciski, jakość połączenia na B+ |
Jeżeli napięcie jest wyraźnie za niskie, najczęściej winny jest poślizg paska, słaba masa albo błędne połączenie kontrolki. Jeżeli jest za wysokie, nie jeździłbym tak długo, tylko wrócił do regulatora i połączeń, bo przeładowanie szybciej zabija akumulator niż brak ładowania. Gdy podstawowy test jest zaliczony, zostają już tylko typowe błędy montażowe, które warto wyłapać od razu.
Najczęstsze błędy, które psują całą przeróbkę
Z mojej praktyki to właśnie te rzeczy najczęściej robią różnicę między działającym układem a ciągnikiem, w którym „nowy alternator nie ładuje”.
- Pozostawienie starego regulatora w obwodzie zamiast jego odłączenia.
- Zbyt cienki przewód B+, który grzeje się pod obciążeniem.
- Słaba masa przez farbę, korozję albo luźną śrubę.
- Źle dobrany alternator do wspornika albo nieosiowe koło pasowe.
- Podłączenie D+ jak zwykłego plusa, bez kontrolki wzbudzenia.
- Montaż kontrolki LED bez sprawdzenia, czy alternator ją zaakceptuje.
- Brak zmiany biegunowości, gdy ciągnik nadal pracuje po starej logice z prądnicą.
Jeśli mam wskazać jeden błąd, który najbardziej spowalnia diagnostykę, to jest nim słaba masa. Objawy potrafią być wtedy mylące: raz ładuje, raz nie ładuje, a na wskaźniku wszystko wygląda przypadkowo. Po usunięciu tych potknięć zostaje już tylko dopracowanie całego układu tak, żeby nie wracać do tematu po tygodniu.
Co jeszcze sprawdzam, żeby temat nie wrócił po pierwszym sezonie
Jeżeli przeróbka ma działać długo, nie ograniczam się do samego alternatora. Zawsze oglądam klemy, przewód masowy między silnikiem a ramą, stan akumulatora i połączenie przy rozruszniku, bo tam uciekają wolty, których potem nie widać gołym okiem. Przy okazji sprawdzam też, czy kabel ładowania nie leży przy gorących elementach i nie ociera o ostre krawędzie.
W praktyce najlepiej działa prosty zestaw zasad: dobry alternator, solidna masa, gruby przewód B+ i kontrolka ładowania wpięta tak, jak wymaga tego konkretny model. To wystarcza, żeby C-330 ładował pewnie na wolnych obrotach i nie zaskakiwał zimą słabym akumulatorem. Jeśli mam zostawić jedną redakcyjną uwagę serwisową, to tę: nie szukaj skrótu w elektryce, bo w tym modelu każdy słaby styk szybko daje o sobie znać.
Na końcu i tak liczy się jeden wynik: po odpaleniu silnika kontrolka gaśnie, napięcie trzyma około 13,8-14,5 V, a przewody pozostają chłodne. Jeśli tak jest, podłączenie alternatora w C-330 masz zrobione poprawnie i możesz wrócić do pracy zamiast do kabli.
