Najwięcej problemów z osprzętem nie bierze się z mocy ciągnika, tylko z niedopasowania zaczepu. Przy TUZ kategorii 1 liczą się konkretne średnice sworzni, rozstaw dolnych cięgieł i to, czy osprzęt ma zwykłe ucho, tuleje czy już przygotowanie pod szybkozłącze. Poniżej rozkładam temat na liczby i pokazuję, jak sprawdzić zgodność przed zakupem, żeby nie kończyć z maszyną, która „prawie pasuje”, ale w praktyce wymaga przeróbek.
Najważniejsze liczby i zasady, które warto znać od razu
- W standardowym TUZ kat. 1 górny sworzeń ma zwykle 19 mm, a dolne sworznie 22,1-22,4 mm.
- Rozstaw dolnych punktów zaczepu to najczęściej 718 mm, czyli około 26 cali, mierzone osiowo.
- Średnice kul i gniazd w osprzęcie najczęściej wynoszą 38 mm u góry i 44 mm na dole.
- W ISO 730:2009 kategoria 1 obejmuje ciągniki do około 48 kW, ale sama moc nie gwarantuje dopasowania osprzętu.
- Różnice między katalogami zwykle wynikają z tego, że producenci podają inny punkt pomiaru, a nie inny standard.
- Przy szybkozłączach i adapterach trzeba patrzeć nie tylko na kategorię, ale też na wysokość punktu górnego i prześwit wokół WOM.

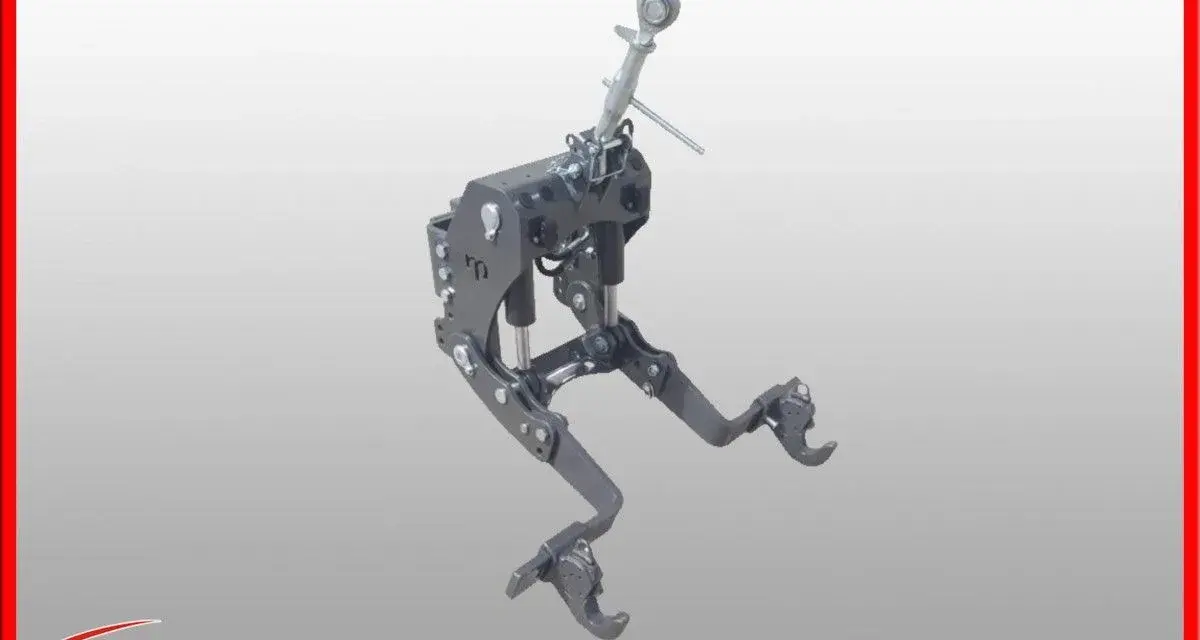

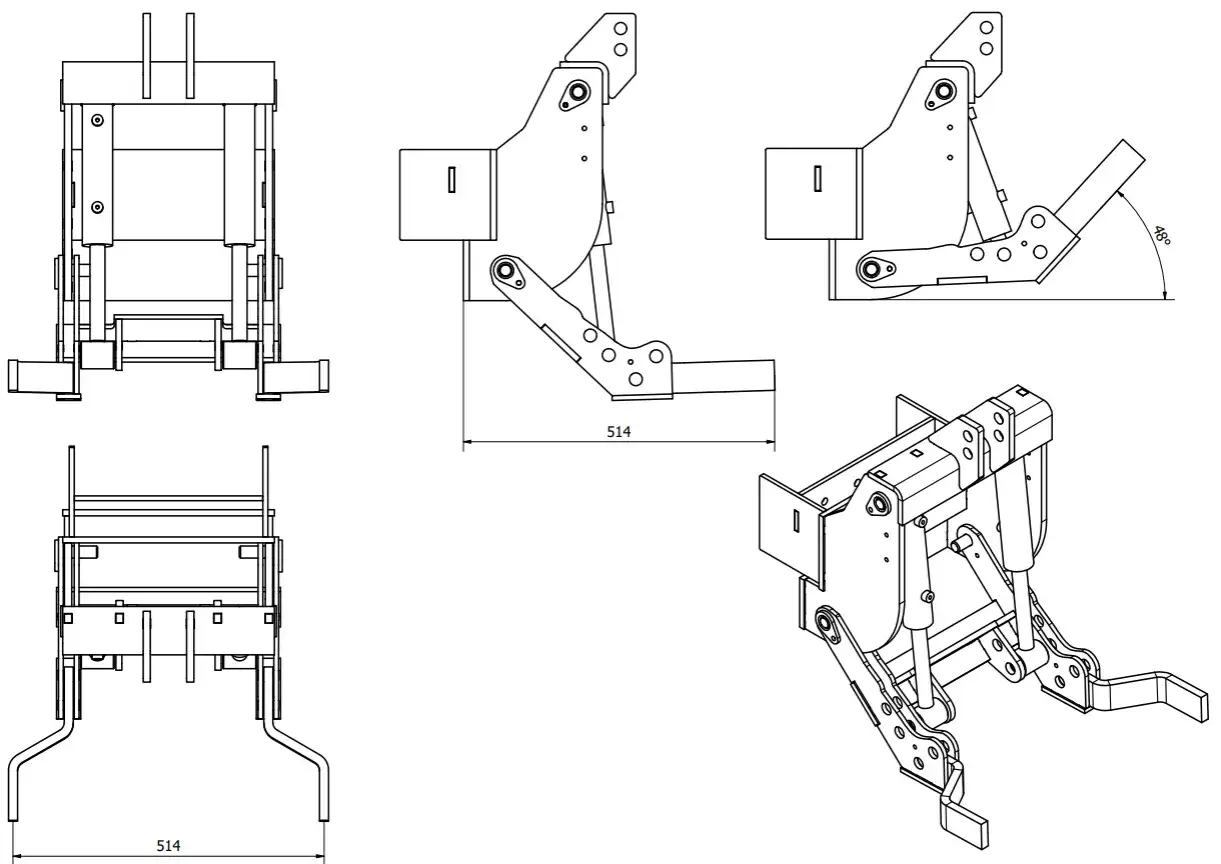

Jakie wymiary ma TUZ kategorii 1
Jeśli sprowadzić temat do sedna, kategorię 1 rozpoznaje się po trzech rzeczach: średnicy sworznia górnego, średnicy sworzni dolnych i rozstawie dolnych punktów zaczepu. To właśnie te parametry decydują o tym, czy osprzęt wejdzie bez luzu, czy będzie wymagał tulejek albo zupełnie innego mocowania. W praktyce najczęściej spotykam układ: górny sworzeń 19 mm, dolne sworznie około 22 mm i rozstaw dolnych cięgieł 718 mm.
| Element | Typowy wymiar dla kat. 1 | Co to oznacza w praktyce |
|---|---|---|
| Sworzeń górny | 19 mm, czyli 3/4" | Pasuje do łącznika górnego w standardzie kat. 1. |
| Kula lub gniazdo górne | 38 mm | To wymiar końcówki po stronie osprzętu, a nie samego ciągnika. |
| Sworznie dolne | 22,1-22,4 mm, czyli 7/8" | Tu najłatwiej o pomyłkę, bo różne katalogi zaokrąglają wynik inaczej. |
| Kule lub gniazda dolne | 44 mm | To punkt, w którym osprzęt współpracuje z dolnym cięgłem. |
| Rozstaw dolnych punktów | 718 mm, czyli 26" | Mierzony osiowo, a nie po zewnętrznych krawędziach ramion. |
| Zakres mocy ciągnika | Do 48 kW | To tylko orientacyjny zakres doboru, nie gwarancja zgodności konkretnej maszyny. |
Jeżeli w ofercie widzisz 22,4 mm zamiast 22,1 mm, nie traktowałbym tego od razu jako sprzeczności. W katalogach i opisach handlowych często pojawiają się drobne różnice zaokrągleń, a niekiedy też uproszczenia pod szybkie filtrowanie produktów. Najważniejsze pozostaje to, czy sworzeń, kula i rozstaw rzeczywiście odpowiadają geometrii twojego ciągnika i osprzętu. Następny krok to zrozumienie, skąd biorą się rozbieżności w opisach, bo właśnie tam wiele osób wpada w pierwszy błąd.
Dlaczego w ofertach pojawiają się różne liczby
W opisach TUZ kat. 1 najczęściej mieszają się trzy sposoby podawania danych: średnica sworznia, światło między elementami i rozstaw osi. To nie jest to samo. Producent może podać rozstaw wewnętrzny ramy, a inny sklep wpisze odległość między osiami punktów zaczepu. Obie liczby mogą być prawdziwe, ale odnoszą się do innego miejsca pomiaru.
Druga pułapka dotyczy szybkozłączy. W przypadku szybkich haków i adapterów ramy bywają szersze niż klasyczny rozstaw 26 cali, bo konstrukcja musi jeszcze objąć hak, blokadę i prowadzenie sworznia. Dlatego w ofertach można zobaczyć 690 mm, 700 mm albo 27 1/4", choć standardowy punkt odniesienia dla kategorii 1 pozostaje ten sam. Ja zawsze sprawdzam, czy producent mówi o samym mocowaniu, czy o całej ramie szybkiego zaczepu.
W ISO 730:2009 kategoria 1 jest powiązana z ciągnikami do 48 kW, a węższe wersje, oznaczane literą N, są przeznaczone do ciągników o wąskim rozstawie kół. To ważne, bo nie każdy „kat. 1” oznacza dokładnie to samo zastosowanie. Kiedy już rozumiesz tę różnicę, łatwiej przejść do doboru osprzętu bez zgadywania, czy potrzebujesz zwykłej jedynki, wersji 1-2, czy sprzętu z tulejami.
Jak dobrać osprzęt do ciągnika z kategorią 1
W praktyce patrzę na kategorię jako na język zgodności, a nie tylko etykietę marketingową. Jeżeli ciągnik ma TUZ kat. 1, najpewniejszy jest osprzęt oznaczony dokładnie tak samo. Kiedy jednak w grę wchodzi wersja 1-2 albo adapter, trzeba już ocenić, czy różnica dotyczy tylko średnicy sworznia, czy także rozstawu i wysokości punktu górnego.
| Wariant osprzętu | Kiedy ma sens | Na co uważać |
|---|---|---|
| Kat. 1 | Gdy ciągnik i maszyna mają pełną zgodność wymiarową. | Najmniej ryzykowny wybór, ale nadal warto sprawdzić prześwit i długość łącznika górnego. |
| Kat. 1-2 | Gdy osprzęt ma współpracować z kat. 1 i kat. 2. | To kompromis, który pomaga przy szerszym zastosowaniu, ale nie zawsze pasuje idealnie bez tulei. |
| Kat. 1N | W wąskich ciągnikach sadowniczych lub specjalistycznych. | Nie zakładaj, że będzie wymienne ze zwykłą jedynką, bo geometria potrafi być inna. |
| Quick hitch kat. 1 | Gdy często zmieniasz osprzęt i zależy ci na szybkim podpinaniu. | Trzeba zgadza się nie tylko kategoria, ale też wysokość haka i położenie górnego zaczepu. |
Kiedy wersja 1-2 naprawdę pomaga
Taki osprzęt ma sens wtedy, gdy chcesz używać jednej maszyny z dwoma ciągnikami albo kiedy w gospodarstwie pojawia się mieszanka starszego i nowszego sprzętu. Wtedy tuleje i sworznie przejściowe potrafią oszczędzić zakupu drugiego egzemplarza. Nie traktuję jednak wersji 1-2 jako rozwiązania dla każdego przypadku, bo przy większym obciążeniu lepiej mieć konstrukcję dopasowaną bez kombinowania.
Przeczytaj również: WOM w ciągniku - Jak dobrać wał i uniknąć awarii?
Dlaczego 1N to osobny temat
Litera N oznacza wersję węższą, przeznaczoną dla ciągników o specjalnej geometrii. To nie jest kosmetyczny dodatek do nazwy, tylko sygnał, że producent liczy się z innym rozstawem i innym układem przestrzennym. Jeśli pracujesz w sadzie, na plantacji albo na wąskim traktorku, ten detal ma znaczenie większe niż sama deklaracja „kat. 1”.
Kiedy wybór jest już zawężony do właściwej wersji osprzętu, zostaje najprostszy, ale najważniejszy etap: pomiar. I właśnie na tym najczęściej wygrywa się albo przegrywa cały zakup.
Jak zmierzyć TUZ przed zamówieniem
Zaczynam od pomiaru sworzni i rozstawu dolnych punktów, a dopiero potem porównuję to z katalogiem. To szybsze niż zgadywanie po zdjęciu produktu. Jeśli masz pod ręką suwmiarkę i miarkę, w kilka minut jesteś w stanie ocenić, czy masz do czynienia z pełną kat. 1, czy z wariantem granicznym, który wymaga tulei lub innego mocowania.
- Zmierz średnicę sworznia górnego. W kat. 1 powinno to być około 19 mm.
- Zmierz średnicę sworzni dolnych. Typowy wymiar to około 22 mm, najczęściej 22,1-22,4 mm.
- Sprawdź rozstaw dolnych punktów zaczepu, najlepiej osiowo. Dla kat. 1 punkt odniesienia to 718 mm.
- Porównaj wysokość punktu górnego z maszyną, zwłaszcza jeśli osprzęt ma ramę pod szybkozłącze.
- Oceń prześwit wokół WOM, błotników i opon, bo nawet dobry wymiar zaczepu nie uratuje źle dobranej geometrii całej maszyny.
- Jeżeli masz osprzęt używany, sprawdź zużycie kul i wybicie otworów, bo kilka milimetrów luzu potrafi zmienić poprawny montaż w luźne, stukające połączenie.
Przy szybkozłączach ważny jest jeszcze jeden detal: mierz nie tylko to, co widać z przodu, ale także miejsce, w którym hak ma się zamknąć i zablokować. Często właśnie tam wychodzi na jaw, że rama jest za niska, zbyt szeroka albo ma zły kąt wejścia. Po takim pomiarze można już spokojnie przejść do błędów, które najczęściej psują cały zakup.
Najczęstsze błędy przy dopasowaniu kategorii 1
- Mierzenie zewnętrznej szerokości ramion zamiast osi sworzni. To najprostsza droga do złej interpretacji wymiaru.
- Zakładanie, że każdy osprzęt opisany jako „kat. 1” będzie pasował do każdego ciągnika z jedynką. W praktyce liczy się też kształt uchwytu i wysokość zaczepu.
- Ignorowanie różnicy między kat. 1, 1-2 i 1N. Te oznaczenia nie są wymienne z automatu.
- Kupowanie tulejek jako stałego rozwiązania dla ciężkiego osprzętu. Tuleja pomaga w dopasowaniu, ale nie zmienia ograniczeń konstrukcji.
- Sprawdzanie tylko rozstawu, a pomijanie WOM. Zdarza się, że zaczep pasuje, ale wałek napędowy ma za mało miejsca na bezpieczną pracę.
- Opieranie decyzji wyłącznie na mocy ciągnika. Moc daje orientację, ale o zgodności decyduje geometria i nośność całego układu.
Najbardziej kosztowny błąd widzę wtedy, gdy ktoś kupuje osprzęt „na styk” i liczy, że wszystko dopasuje się po montażu. W rolnictwie to rzadko działa dobrze. Lepiej od razu rozdzielić dwie sytuacje: taką, w której adapter jest sensowny, i taką, w której tylko maskuje zły wybór.
Kiedy adapter ma sens, a kiedy lepiej szukać innego osprzętu
Norma dopuszcza stosowanie tulei redukcyjnych i adapterów, ale ja traktuję je jako narzędzie do dopasowania, nie jako sposób na uratowanie każdego zakupu. Jeśli różnica dotyczy tylko średnicy sworznia, a maszyna pracuje lekko i okazjonalnie, tuleja ma sens. Jeśli jednak osprzęt ma duży moment bezwładności, pracuje z WOM albo jest mocno obciążany na nierównościach, lepiej szukać wersji zgodnej bezpośrednio.
| Sytuacja | Adapter zwykle wystarczy | Lepiej zmienić osprzęt |
|---|---|---|
| Niewielka różnica średnicy sworznia | Tak | Nie, jeśli reszta geometrii się zgadza. |
| Różny rozstaw dolnych punktów | Tylko wyjątkowo | Tak, bo tutaj nie chodzi już o samą tuleję. |
| Osprzęt pracuje ciężko i często | Raczej nie | Tak, bo trwałość i sztywność są ważniejsze niż oszczędność na adapterze. |
| Maszyna do sporadycznego użytku | Tak, jeśli producent dopuszcza takie rozwiązanie. | Nie zawsze potrzebne. |
| Szybkozłącze z wymagającą geometrią haka | Rzadko | Często, bo liczy się precyzja ustawienia punktów zaczepu. |
W skrócie: adapter rozwiązuje problem wymiaru, ale nie naprawia złej konstrukcji. Jeżeli osprzęt już na starcie wymaga dużo korekt, to zwykle znak, że lepszy będzie model zaprojektowany od razu pod właściwą kategorię. Z tego wynika ostatnia rzecz, którą zawsze sprawdzam przed złożeniem zamówienia.
Co jeszcze sprawdzić przed zamówieniem osprzętu do kat. 1
Jeżeli mam pod ręką instrukcję ciągnika i kartę produktu, da się to zweryfikować w kilka minut. Najwięcej oszczędza nie sam adapter, tylko dokładny pomiar i uczciwe porównanie wymiarów z katalogiem. To szczególnie ważne przy osprzęcie rolniczym, który ma pracować regularnie, a nie tylko „z grubsza” pasować.
- Sprawdź średnice sworzni po obu stronach, a nie tylko nazwę kategorii.
- Porównaj rozstaw osi dolnych punktów, nie szerokość zewnętrzną ramy.
- Oceń, czy potrzebujesz zwykłej kat. 1, wersji 1-2, czy wąskiego 1N.
- Jeśli masz szybkozłącze, upewnij się, że zgadzają się także wysokości i kąt wejścia haka.
- Przy sprzęcie używanym sprawdź zużycie kul, sworzni i otworów, bo one zmieniają realny luz roboczy.
W dobrze dobranym zestawie TUZ nie wymaga siłowania się z maszyną ani walki z tulejami na każdym podpięciu. Jeśli wiesz już, jakie są wymiary kat. 1 i jak je mierzyć, kupujesz sprzęt pewniej, szybciej i bez zbędnych niespodzianek.
