Trzypunktowy układ zawieszenia to jeden z tych elementów ciągnika, których nie widać w pracy tak wyraźnie jak silnika czy kabiny, ale to właśnie on decyduje o tym, jak sprawnie podłączysz osprzęt i jak stabilnie będzie on pracował w polu. W tym tekście wyjaśniam, jak działa TUZ, do czego służy w praktyce, jak dobrać kategorię do maszyny i na co uważać przy codziennym użytkowaniu. To temat szczególnie ważny, jeśli dobierasz osprzęt rolniczy do ciągnika i chcesz uniknąć luzów, przeciążeń oraz niepotrzebnych przestojów.
Najważniejsze fakty o TUZ, które warto znać przed podpięciem maszyny
- TUZ łączy ciągnik i maszynę w trzech punktach: dwóch dolnych i jednym górnym.
- Układ wykorzystuje hydraulikę do podnoszenia, opuszczania i ustawiania osprzętu pod odpowiednim kątem.
- Najważniejsze przy doborze są: kategoria TUZ, rozstaw sworzni, masa maszyny i położenie środka ciężkości.
- Na TUZ-ie pracują m.in. pługi, kultywatory, siewniki, rozsiewacze, kosiarki, zamiatarki i obciążniki.
- Przedni TUZ zwiększa funkcjonalność ciągnika, ale wymaga dobrego wyważenia zestawu.
- Źle dobrany osprzęt szybciej zużywa sworznie, tuleje i hydraulikę, a w skrajnym przypadku utrudnia bezpieczną jazdę.
Jak działa trzypunktowy układ zawieszenia w ciągniku

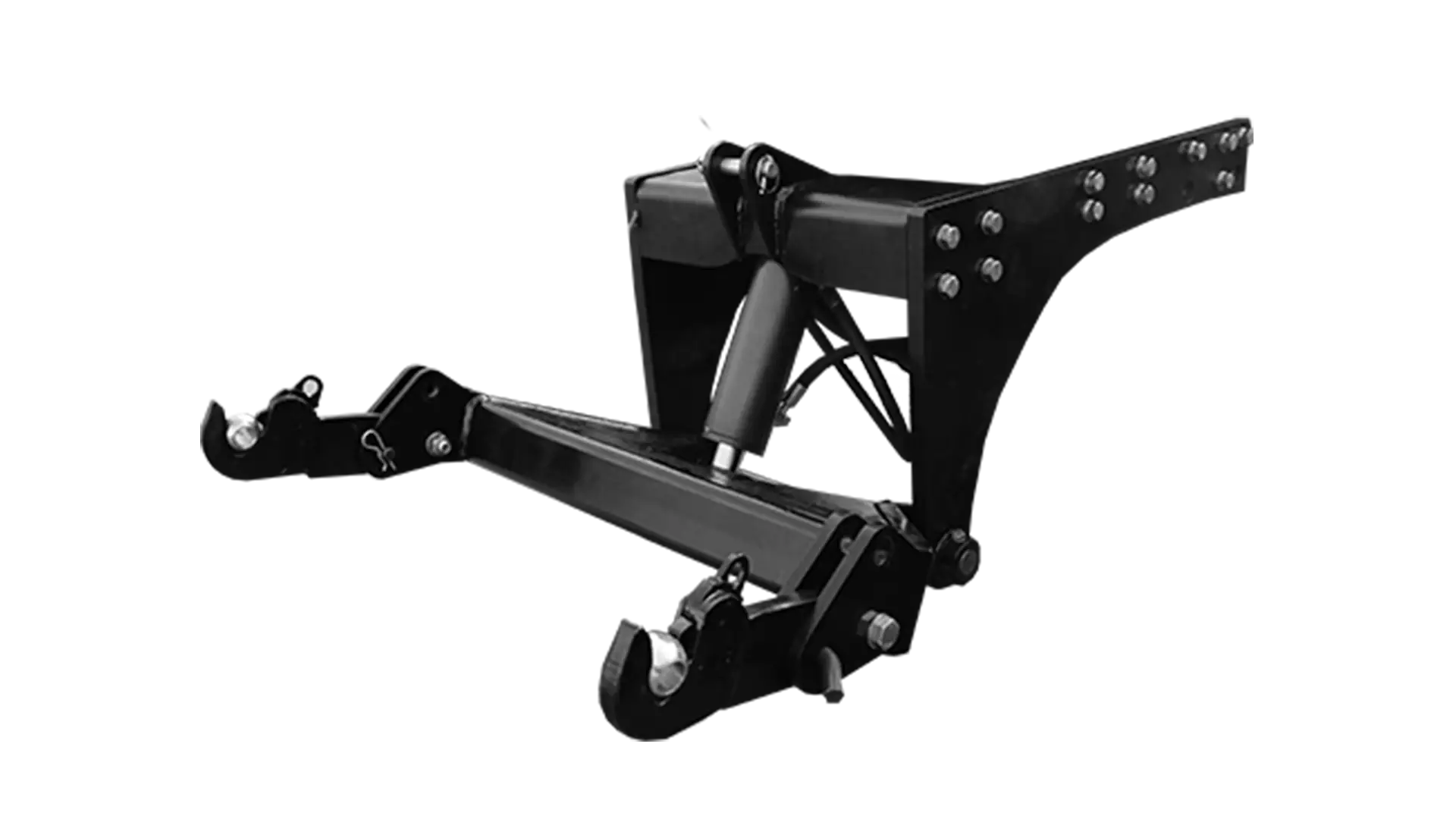

Ja patrzę na TUZ jak na prosty, ale bardzo sprytny układ dźwigniowy. Składa się z dwóch cięgien dolnych oraz jednego łącznika górnego, a całość współpracuje z podnośnikiem hydraulicznym ciągnika. Taki układ trzyma maszynę stabilnie w trzech punktach, dlatego osprzęt nie tylko wisi, ale też zachowuje właściwy kąt pracy.
Największa zaleta jest praktyczna: ciągnik może szybko podnieść narzędzie do transportu, opuścić je do pracy i precyzyjnie ustawić jego położenie. Łącznik górny odpowiada za kąt nachylenia maszyny, a ramiona dolne przenoszą większość obciążenia. W wielu ciągnikach ważną rolę odgrywają też stabilizatory boczne, czyli elementy ograniczające kołysanie osprzętu na boki. To właśnie ta geometria sprawia, że TUZ jest standardem w rolnictwie, a nie tylko dodatkiem.
W praktyce liczy się też to, że TUZ nie działa samodzielnie jak zwykły zaczep. To element całego układu hydraulicznego i mechanicznego, więc jego stan ma wpływ na wygodę pracy, bezpieczeństwo oraz trwałość osprzętu. Gdy rozumie się zasadę działania, znacznie łatwiej ocenić, dlaczego jedna maszyna wchodzi bez problemu, a druga wymaga już dokładnego dopasowania. Z tego miejsca płynnie przechodzę do tego, z czym TUZ najczęściej pracuje na co dzień.
Jakie maszyny i narzędzia pracują z TUZ-em
Trzypunktowy układ zawieszenia jest tak popularny, bo pasuje do bardzo szerokiej grupy narzędzi. W gospodarstwach najczęściej spotyka się z nim osprzęt uprawowy, siewny, zielonkowy, transportowy i komunalny. Dla mnie to właśnie uniwersalność jest największą przewagą TUZ-u: jeden ciągnik może obsłużyć kilka różnych zadań bez długiego przezbrajania.
- Pługi - wymagają stabilnego prowadzenia i dobrego ustawienia kąta, bo od tego zależy jakość skiby.
- Kultywatory i brony - tu liczy się równy docisk oraz pewne trzymanie maszyny w osi ciągnika.
- Siewniki i rozsiewacze - TUZ ułatwia transport i precyzyjne opuszczenie sprzętu na roboczą wysokość.
- Kosiarki, zgrabiarki i przetrząsacze - ważna jest stabilność oraz płynna współpraca z hydrauliką.
- Zamiatarki, odśnieżarki i pługi śnieżne - często pracują na przednim TUZ-ie, bo poprawiają widoczność operatora.
- Obciążniki i belki balastowe - nie wykonują pracy roboczej, ale poprawiają wyważenie zestawu.
Warto pamiętać, że nie każdy osprzęt zawieszany jest lekki. Maszyna o tej samej masie może obciążać ciągnik zupełnie inaczej, jeśli środek ciężkości jest wysunięty dalej od punktu mocowania. To dlatego dwa pozornie podobne narzędzia potrafią zachowywać się inaczej w transporcie i w polu. Zanim jednak dobierzesz konkretny sprzęt, trzeba rozróżnić kategorie TUZ-u, bo tu najłatwiej o kosztowną pomyłkę.
Którą kategorię TUZ-u dobrać do osprzętu
Kategoria TUZ-u mówi o wymiarach sworzni, rozstawie punktów mocowania i wytrzymałości całego układu. W praktyce nie wybiera się jej „na oko”, tylko pod konkretny ciągnik i konkretny osprzęt. Ja zawsze sprawdzam nie tylko moc maszyny, ale też geometrię połączenia, bo sam silnik nie wystarczy, żeby zestaw był zgodny.
| Kategoria | Typowe zastosowanie | Orientacyjne wymiary sworzni | Co warto sprawdzić |
|---|---|---|---|
| 1 | Lekkie ciągniki, mniejsze narzędzia, osprzęt ogrodniczy i pomocniczy | ok. 19 mm u góry i 22,4 mm na dole | Czy osprzęt nie ma zbyt dużego wysięgu i czy nie wymaga większego balastu |
| 2 | Uniwersalne gospodarstwa, większość średnich maszyn uprawowych | ok. 25,5 mm u góry i 28,7 mm na dole | Kompatybilność z ramionami, sworzniami i zakresem podnoszenia |
| 3 | Cięższe ciągniki i większy osprzęt uprawowy | ok. 31,75 mm u góry i 37,4 mm na dole | Wytrzymałość osprzętu w transporcie i podczas pracy pod obciążeniem |
| 4 | Bardzo ciężkie zestawy i duże maszyny robocze | ok. 45,2 mm u góry i 50,8 mm na dole | Sztywność konstrukcji i realny zapas nośności całego układu |
Ważna uwaga: sama kategoria nie mówi jeszcze wszystkiego. Dwie maszyny w tej samej klasie mogą różnić się rozstawem, długością łącznika górnego albo zakresem ruchu ramion. Dlatego przy zakupie patrzę zawsze na kartę techniczną osprzętu, a nie tylko na opis typu „pasuje do ciągników kategorii 2”. Tylko wtedy unikniesz sytuacji, w której część sprzętu da się podpiąć, ale pracuje źle albo z niepotrzebnym luzem.
Gdy kategoria jest już znana, warto porównać jeszcze jedno: czy lepiej pracować z przodu ciągnika, czy z tyłu. To nie jest detal, bo od tego zależy ergonomia, widoczność i sposób wyważenia całego zestawu.
Przedni i tylny TUZ w praktyce
Tylny TUZ jest rozwiązaniem standardowym i najczęściej wykorzystywanym w pracach polowych. Przedni TUZ z kolei daje więcej elastyczności, zwłaszcza gdy chcę poprawić balans ciągnika albo pracować dwoma narzędziami jednocześnie. Oba warianty są użyteczne, ale każdy ma inny zakres sensownych zastosowań.
| Wariant | Kiedy ma największy sens | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Tylny TUZ | Uprawa, siew, transport narzędzi, większość typowych prac rolniczych | Uniwersalność i zgodność z większością osprzętu | Mniejsza widoczność narzędzia z kabiny |
| Przedni TUZ | Odśnieżanie, zamiatanie, obciążnik, frontowe kosiarki i praca łączona | Lepsza kontrola wzrokowa i możliwość pracy w zestawie z tylnym osprzętem | Wymaga lepszego wyważenia i często mocniejszego obciążenia osi przedniej |
Przedni TUZ szczególnie dobrze pokazuje swoją wartość w zadaniach pomocniczych. Pług śnieżny, zamiatarka czy obciążnik przedni realnie odciążają tylną część zestawu i poprawiają prowadzenie ciągnika. Z drugiej strony, jeśli zawiesisz z przodu zbyt ciężką maszynę bez analizy rozkładu mas, możesz pogorszyć sterowność i przyspieszyć zużycie przedniej osi. To już prowadzi do pytania, na co zwracać uwagę przy samym doborze osprzętu.
Na co zwrócić uwagę przy doborze i podpinaniu osprzętu
Przy wyborze osprzętu do TUZ-u nie zaczynam od ceny, tylko od zgodności technicznej. W praktyce jeden zły parametr wystarczy, żeby zestaw działał gorzej, niż powinien. Najczęściej sprawdzam kilka rzeczy równocześnie, bo dopiero razem dają pełny obraz.
- Kategorię TUZ-u i średnice sworzni - to pierwszy filtr, bez którego nie ma sensu iść dalej.
- Masa maszyny wraz z ładunkiem roboczym - 300 kg sprzętu z wysuniętym środkiem ciężkości potrafi obciążyć ciągnik bardziej niż cięższy, ale krótszy osprzęt.
- Długość łącznika górnego - od niej zależy kąt pracy i ustawienie narzędzia względem podłoża.
- Zakres podnoszenia - jeśli jest zbyt mały, maszyna będzie zahaczać o glebę albo źle wejść w transport.
- Hydraulikę ciągnika - szybki i płynny ruch ramion wymaga sprawnego układu, a nie tylko samej siły podnoszenia.
- Kompatybilność z WOM-em - WOM, czyli wałek odbioru mocy, napędza część maszyn, np. kosiarki czy rozrzutniki, więc odległość i geometria montażu mają znaczenie.
- Zabezpieczenia transportowe - ważne przy jeździe po drodze, bo luźny osprzęt działa jak niepotrzebny obciążnik dynamiczny.
Przy szybkim podpinaniu wielu użytkowników docenia haki automatyczne albo szybkosprzęgi, ale one też muszą pasować do kategorii i rozstawu. W przeciwnym razie zamiast oszczędności czasu pojawia się siłowanie z maszyną i luz na połączeniu. Ja wolę rozwiązania, które są trochę prostsze, ale za to pewne, bo w rolnictwie to właśnie pewność daje realną oszczędność. A jeśli sprzęt jest już dobrany, trzeba jeszcze unikać błędów eksploatacyjnych, które skracają życie całego układu.
Najczęstsze błędy, które skracają życie TUZ-u
W TUZ-ie awarie rzadko biorą się z jednego spektakularnego zdarzenia. Zazwyczaj to efekt małych zaniedbań, które przez sezon albo dwa zaczynają się kumulować. I właśnie te drobne rzeczy najbardziej lubią wracać w najmniej wygodnym momencie.
- Dobór kategorii tylko na podstawie mocy ciągnika, bez sprawdzenia wymiarów osprzętu.
- Podpinanie maszyny z wyrobionymi tulejami i sworzniami, bo „jeszcze jakoś trzyma”.
- Ignorowanie luzów bocznych, które powodują kołysanie narzędzia i szybsze wybicie elementów.
- Źle ustawiony łącznik górny, przez co maszyna pracuje pod niewłaściwym kątem.
- Brak smarowania punktów przegubowych i kontrolowania wycieków hydraulicznych.
- Jazda z ciężkim osprzętem podniesionym wyżej niż trzeba, zamiast sprowadzić go do bezpiecznej pozycji transportowej.
- Przeciążanie przedniego TUZ-u bez sprawdzenia wpływu na oś przednią i hamowanie.
Objawy zużycia są zwykle czytelne: stuki przy pracy, nierówne podnoszenie, samoczynne opadanie osprzętu albo wyraźny luz po bokach. Gdy widzę takie sygnały, nie czekam do końca sezonu, tylko sprawdzam sworznie, tuleje, przewody i punkty mocowania. To prostsze niż późniejsza naprawa pękniętego elementu albo przestój w czasie najintensywniejszej pracy. I właśnie tu wychodzi najważniejsza rzecz: TUZ działa najlepiej wtedy, gdy jest dobrze dobrany i traktowany jak część całego zestawu, a nie tylko zaczep do maszyny.
Co naprawdę daje dobrze dobrany TUZ w gospodarstwie
Największa korzyść z TUZ-u nie polega wyłącznie na tym, że można podczepić maszynę. Dobrze dobrany układ skraca czas zmiany osprzętu, poprawia jakość prowadzenia narzędzia i zmniejsza straty wynikające z niepotrzebnych korekt w trakcie pracy. W praktyce oznacza to mniej nerwów, mniejsze zużycie elementów roboczych i lepszą kontrolę nad całym zestawem.
Jeśli miałbym wskazać jedną rzecz, na którą zwracam uwagę najczęściej, byłaby to zgodność wszystkich parametrów naraz: kategorii, geometrii, masy i hydrauliki. Nie kupuje się TUZ-u ani osprzętu „na zapas”, bo za duży lub źle dopasowany zestaw zwykle pracuje gorzej niż ten dobrany z rozsądkiem. TUZ ma być narzędziem, które upraszcza pracę w gospodarstwie, a nie elementem, który wymaga ciągłego poprawiania. Gdy te proporcje są zachowane, cała reszta zaczyna po prostu działać tak, jak powinna.
