W praktyce najwięcej problemów z osprzętem rolniczym nie wynika z braku mocy ciągnika, tylko z niedopasowanego zaczepu. Trzypunktowy układ zawieszenia porządkuje ten temat, bo jednocześnie stabilizuje maszynę, pozwala ją podnosić i utrzymuje właściwą geometrię pracy. W tym tekście pokazuję, jak działa ten system, jak dobrać kategorię, na co uważać przy podpinaniu i kiedy szybkozłącze naprawdę ułatwia życie.
Najważniejsze rzeczy, które warto zapamiętać przed podpięciem osprzętu
- Kategorię dobiera się po średnicy sworzni i rozstawie dolnych cięgieł, a nie po samym wyglądzie maszyny.
- Najczęściej spotyka się kategorie 1, 2 i 3, ale w lżejszym oraz cięższym sprzęcie funkcjonują też inne warianty.
- Stabilizatory, łącznik górny i poprawne zabezpieczenie sworzni decydują o tym, czy osprzęt pracuje spokojnie, czy zaczyna „tańczyć”.
- Szybkozłącze oszczędza czas, ale działa dobrze tylko tam, gdzie osprzęt jest z nim kompatybilny.
- Przedni TUZ ma sens wtedy, gdy naprawdę wykorzystujesz go do balastu, odśnieżania albo pracy z dwoma narzędziami jednocześnie.
- Przy osprzęcie napędzanym WOM trzeba jeszcze sprawdzić długość wałka, osłony i zakres ruchu całego zestawu.
Jak działa system TUZ i co daje w praktyce

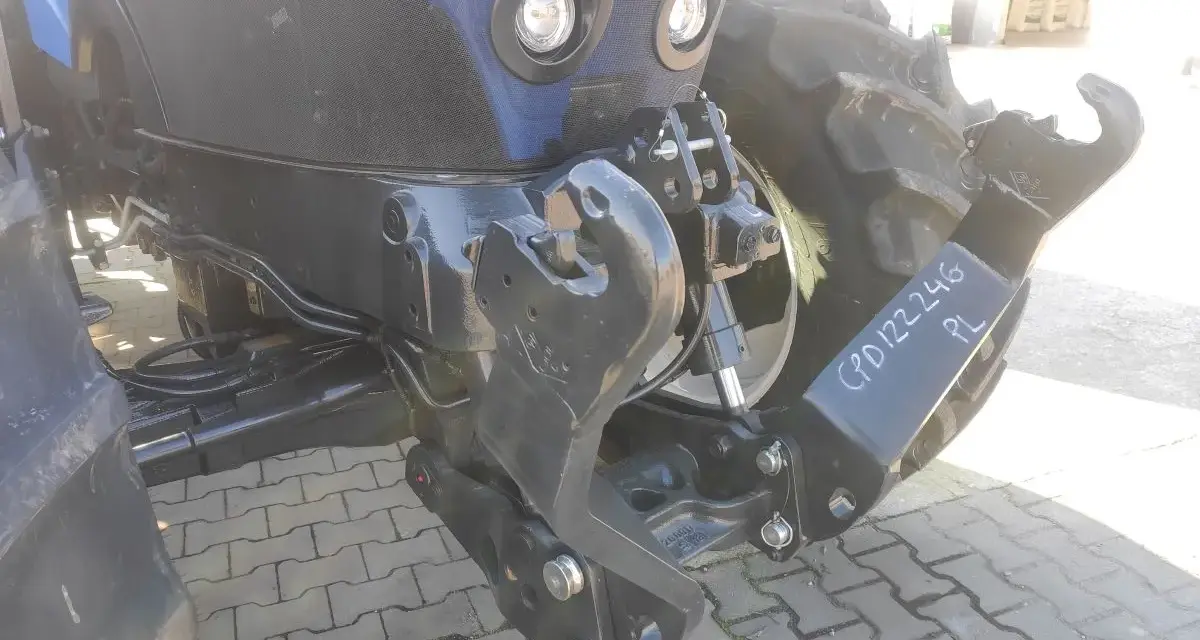

W swojej podstawowej formie układ składa się z dwóch dolnych cięgieł i górnego łącznika. To właśnie ten układ tworzy stabilny trójkąt, dzięki któremu narzędzie nie wisi „luźno” za ciągnikiem, tylko zachowuje się jak jego przedłużenie. W praktyce oznacza to lepsze przeniesienie ciężaru, wygodniejsze podnoszenie maszyny do transportu i większą kontrolę nad kątem pracy osprzętu.
Największa zaleta jest mniej widowiskowa, niż zwykle się wydaje: ciągnik i narzędzie pracują jako jeden zespół. Gdy podniesiesz pług, kosiarkę albo agregat, część masy może dociążać oś napędową, co poprawia trakcję. Górny łącznik pozwala też ustawić osprzęt pod odpowiednim kątem, a stabilizatory ograniczają boczne kołysanie. To właśnie dlatego ten system tak dobrze sprawdza się przy pracach polowych, zielonkowych i zimowych.
W nowocześniejszych ciągnikach znajdziesz dodatkowe ułatwienia: regulację szybkości opuszczania, teleskopowe cięgła dolne, szybkozłącza i elektroniczne sterowanie podnośnikiem. To nie są ozdobniki. Przy codziennej pracy robią różnicę, bo skracają czas podpinania i zmniejszają liczbę błędów przy agregowaniu maszyn. Żeby jednak dobrać osprzęt bez zgadywania, trzeba przejść od zasady działania do wymiarów.
Jak dobrać kategorię do ciągnika i osprzętu
Ja zawsze zaczynam od trzech pomiarów: średnicy sworznia górnego, średnicy sworzni dolnych i rozstawu dolnych punktów zaczepu. Sam „duży” albo „mały” osprzęt niewiele mówi, bo dwa modele wyglądające podobnie mogą należeć do różnych kategorii. Najbezpieczniej patrzeć na kategorię jako na zgodność wymiarową, a dopiero później na moc ciągnika.
| Kategoria | Sworzeń górny | Sworznie dolne | Rozstaw dolnych cięgieł | Najczęstsze zastosowanie |
|---|---|---|---|---|
| 0 | ok. 16 mm | ok. 16 mm | 500 mm | Małe ciągniki ogrodnicze i bardzo lekkie prace |
| 1 | ok. 19 mm | ok. 22 mm | 718 mm | Ciągniki kompaktowe, lżejsze kosiarki, małe pługi, lekkie rozsiewacze |
| 2 | ok. 25,4 mm | ok. 28,6 mm | 870 mm | Wiele ciągników rolniczych średniej mocy, agregaty i cięższe narzędzia |
| 3 | ok. 31,8 mm | ok. 36,5 mm | 1010 mm | Cięższy osprzęt uprawowy, duże kosiarki, maszyny o większym udźwigu |
| 4 | ok. 44,5 mm | ok. 50,8 mm | 1220 mm | Bardzo ciężkie maszyny i duże ciągniki o wysokim udźwigu |
W praktyce spotyka się też wersje węższe, takie jak 1N, 2N czy 3N, używane głównie w maszynach specjalistycznych. Dlatego przy zakupie nie zgaduję „na oko”, tylko mierzę i porównuję z dokumentacją albo z samą maszyną. Największy błąd to próba dopasowania kategorii siłą lub adapterem, gdy problemem jest po prostu zły rozmiar osprzętu. Mając kategorię pod kontrolą, można sensownie spojrzeć na to, jakie narzędzia najlepiej z tego korzystają.
Jakie narzędzia najczęściej pracują na tym mocowaniu
Ten typ mocowania najlepiej pokazuje swoją wartość tam, gdzie liczy się szybka zmiana osprzętu i stabilna pozycja robocza. W gospodarstwach najczęściej widzę na nim narzędzia uprawowe, zielonkowe, transportowe i zimowe. Właśnie dlatego system jest tak uniwersalny: ten sam ciągnik może rano orać albo spulchniać, a po południu obsługiwać koszenie czy rozsiewanie.
| Osprzęt | Dlaczego TUZ jest tu dobrym rozwiązaniem | Na co zwracam uwagę |
|---|---|---|
| Pług, kultywator, agregat uprawowy | Utrzymuje głębokość, pozwala korygować kąt i dobrze przenosi ciężar | Udźwig, stabilizację i wytrzymałość sworzni |
| Kosiarka, mulczer, przetrząsacz, zgrabiarka | Ułatwia transport i zapewnia kontrolę nad położeniem roboczym | Luz boczny, wysokość zawieszenia i pracę na nierównościach |
| Rozsiewacz nawozu, siewnik, opryskiwacz zawieszany | Powtarzalna wysokość i stabilna pozycja wpływają na równą aplikację | Równy prześwit, poziomowanie i ciężar po napełnieniu |
| Pług śnieżny, odśnieżarka, zamiatarka, balast box | Przedni lub tylny montaż daje dobry balans i dobrą widoczność pracy | Wyważenie zestawu, hydraulikę oraz zakres skrętu |
Przy maszynach napędzanych z WOM, czyli wałka odbioru mocy, sprawdzam jeszcze osłony i długość wałka napędowego. Zbyt krótki albo zbyt długi wałek potrafi zrobić większy problem niż sama różnica w kategorii. Ten temat prowadzi już prosto do montażu, bo dobre narzędzie można zniszczyć przez złą kolejność podpinania.
Jak podpinać osprzęt bezpiecznie i bez zbędnych przerw
Przy podpinaniu nie śpieszę się. Najpierw ustawiam ciągnik i maszynę na równej nawierzchni, opuszczam ramiona i gaszę silnik. Dopiero wtedy sprawdzam sworznie, tuleje, zawleczki i stabilizatory. Jeśli któryś element ma wyraźny luz albo ślady wybicia, wymieniam go od razu, bo to zwykle taniej niż przestój w sezonie.
- Ustawiam maszynę tak, żeby sworznie dolne były łatwo dostępne.
- Podpinam dolne cięgła, a następnie górny łącznik.
- Zakładam i zabezpieczam zawleczki lub blokady, bez „tymczasowych” zamienników.
- Reguluję długość łącznika górnego, żeby osprzęt stał równo lub zgodnie z wymaganym pochyleniem.
- Ustawiam stabilizatory tak, aby maszyna nie uderzała o koła, ale też nie była sztucznie skrępowana.
- Jeśli osprzęt ma hydraulikę albo WOM, sprawdzam przewody, osłony i zakres ruchu po pełnym podniesieniu.
Szybkozłącze, tuleje i przedni TUZ kiedy pomagają, a kiedy tylko komplikują
Nie każdy potrzebuje szybkiego zaczepu, ale w gospodarstwie z kilkoma maszynami potrafi on skrócić czas pracy o wiele minut przy każdej zmianie. Z drugiej strony adapter nie naprawia złej konstrukcji osprzętu. Jeśli różnica jest duża, lepiej wymienić właściwe części albo kupić maszynę w odpowiedniej kategorii niż liczyć na doraźne obejście.
| Rozwiązanie | Kiedy ma sens | Ograniczenia | Mój wniosek |
|---|---|---|---|
| Standardowy TUZ | Większość prac i uniwersalny park maszyn | Wymaga więcej czasu przy podpinaniu | Najlepsza baza, jeśli nie zmieniasz osprzętu co chwilę |
| Szybkozłącze | Częsta wymiana kompatybilnych maszyn | Wymaga zgodnych wymiarów, a czasem także korekty wałka WOM | Bardzo praktyczne, ale tylko przy spójnym osprzęcie |
| Tuleje i adaptery | Drobna różnica średnicy sworznia | Nie rozwiążą złej kategorii ani zbyt małego udźwigu | Traktuję je jako korektę, nie jako sposób na ratowanie błędnego doboru |
| Przedni TUZ | Balast, odśnieżanie, zamiatarka, frontowa kosiarka, praca z dwoma narzędziami | Wymaga dobrego wyważenia zestawu i sensownej hydrauliki | Bardzo użyteczny, jeśli naprawdę wykorzystujesz go w pracy |
Przedni montaż ma jeszcze jedną przewagę: poprawia organizację pracy, gdy chcesz wykonać dwa zabiegi jednym przejazdem. To przydatne przy koszeniu, odśnieżaniu albo zestawie z balastem i narzędziem roboczym. Nie ma jednak sensu montować go tylko dlatego, że brzmi nowocześnie. Jeśli ciągnik i osprzęt nie są do tego przygotowane, łatwo stracić więcej niż się zyskuje. Zanim jednak kupisz używaną maszynę albo wyjedziesz w sezon, warto zrobić jeszcze jeden prosty przegląd.
Co sprawdzam przed sezonem, żeby osprzęt nie zatrzymał pracy
Przed sezonem zawsze robię krótki przegląd całego zestawu, bo większość awarii nie pojawia się nagle. Zaczyna się od luzu na sworzniach, zużytych tulei, pękniętego uchwytu albo źle ustawionego łącznika. To są detale, ale właśnie one decydują o tym, czy narzędzie pracuje równo, czy zaczyna szarpać i obciążać podnośnik.
- Sprawdzam średnicę sworzni i zgodność kategorii po obu stronach połączenia.
- Oglądam otwory, tuleje i kulki pod kątem wybicia oraz pęknięć.
- Testuję stabilizatory i swobodę ruchu dolnych cięgieł.
- Kontroluję stan łącznika górnego, gwintu i blokady regulacji.
- Przy osprzęcie z WOM sprawdzam wałek, osłony i długość po pełnym podniesieniu.
- Patrzę na punkty spawane i elementy nośne, bo pęknięcie zwykle zaczyna się od małej szczeliny.
Jeśli kupuję używany osprzęt, najpierw mierzę, potem pytam o historię pracy, a dopiero na końcu patrzę na cenę. Taki porządek oszczędza mi później nerwów, bo źle dobrana maszyna potrafi wyglądać atrakcyjnie tylko do momentu pierwszego podpięcia. Dobrze dobrany osprzęt na właściwym zaczepie pracuje lekko, przewidywalnie i bez szarpania, a to w gospodarstwie daje więcej niż jeden efektowny gadżet.
Jeśli mam wskazać jedną zasadę, to ta jest najważniejsza: dopasuj kategorię, sprawdź luzy i nie próbuj ratować złego osprzętu samą siłą podnośnika. W dobrze ustawionym zestawie TUZ przestaje być tylko zaczepem, a staje się realnym narzędziem do szybszej, bezpieczniejszej i bardziej powtarzalnej pracy.
