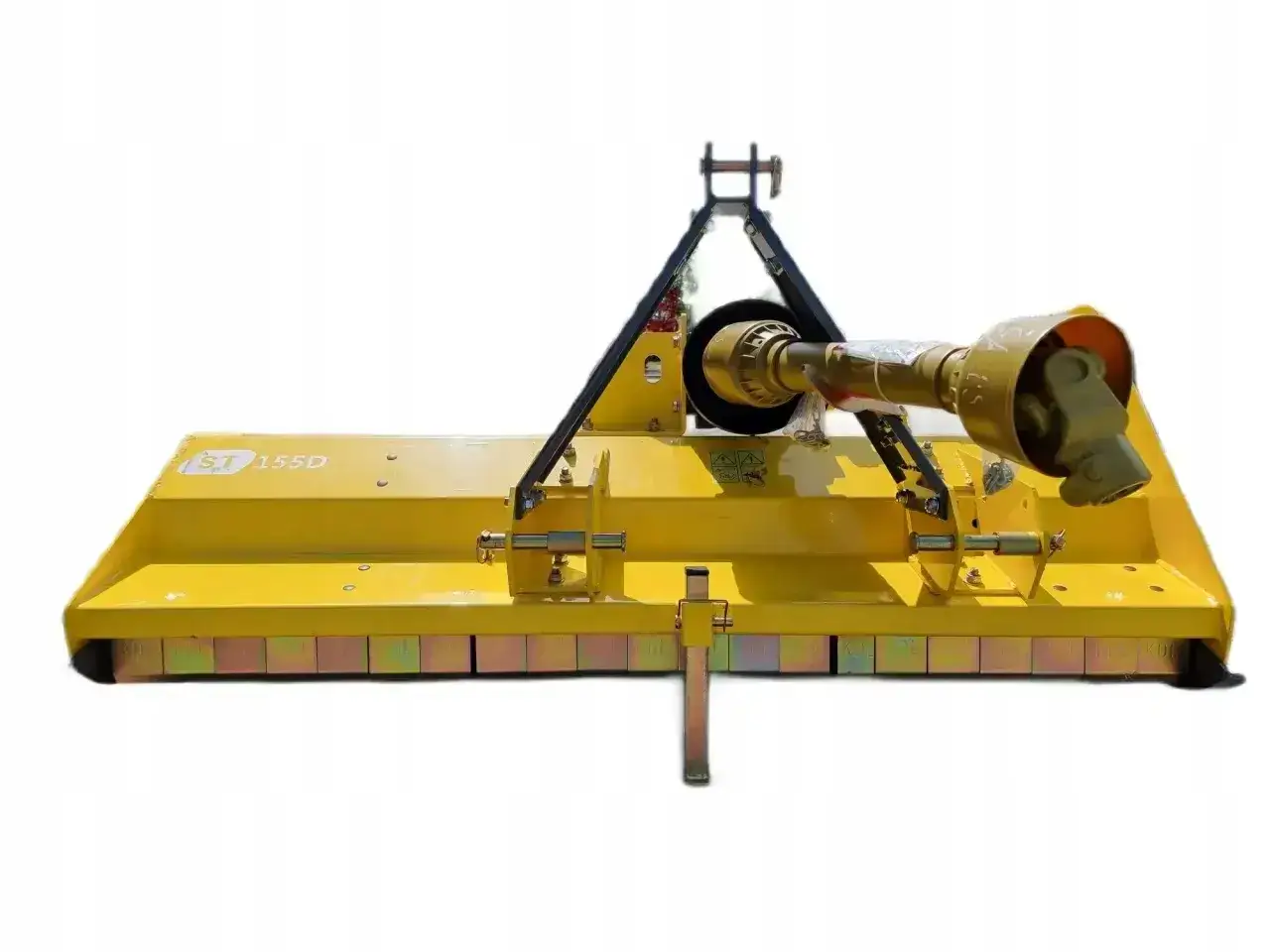

Najważniejsze rzeczy do ustalenia przed cięciem stali
- Najpierw trzeba znać szerokość roboczą, długość całkowitą, położenie łożysk i typ bijaków.
- W długich rotorach liczy się wyważenie dynamiczne, nie tylko to, czy wał „stoi równo”.
- Średnica rotora powinna odpowiadać klasie maszyny: od ok. 76-108 mm w lżejszych modelach do 127-203 mm w cięższych.
- Jeśli nie masz tokarki i wyważarki, własna produkcja często wychodzi drożej niż zakup gotowego elementu.
Co trzeba ustalić przed cięciem stali
Ja w takim projekcie zawsze zaczynam od wymiarów maszyny, a dopiero potem biorę stal. Rotor, który ma inne łożyskowanie niż korpus, za krótkie czopy albo zbyt mały zapas sztywności, będzie pracował źle nawet wtedy, gdy spawy wyglądają czysto. W praktyce trzeba znać szerokość roboczą, długość całkowitą, typ napędu i to, gdzie dokładnie pracują łożyska. W jednym z popularnych modeli 540 obr/min WOM przekłada się na około 1900 obr/min zespołu tnącego, więc każdy błąd geometryczny staje się natychmiast wyczuwalny.
| Klasa konstrukcji | Przykładowe średnice z rynku | Co to oznacza w praktyce |
|---|---|---|
| Lekka | 76 mm / 8 mm, 105 mm, 108 mm / 8 mm | Mniejszy zapas masy, łatwiejszy rozruch, trawa i lekkie chwasty |
| Średnia | 127 mm | Większe bijaki, mocniejsze łożyskowanie, lepsza odporność na zarośla |
| Ciężka | 168 mm, 203 mm | Wyższa sztywność i prędkość obwodowa, ale też większe obciążenie napędu |
Te liczby nie są jedną normą, ale pokazują ważną rzecz: nie ma sensu robić lekkiego rotora jak ciężkiego mulczera albo odwrotnie. Gdy parametry są już zapisane, można przejść do samej konstrukcji.

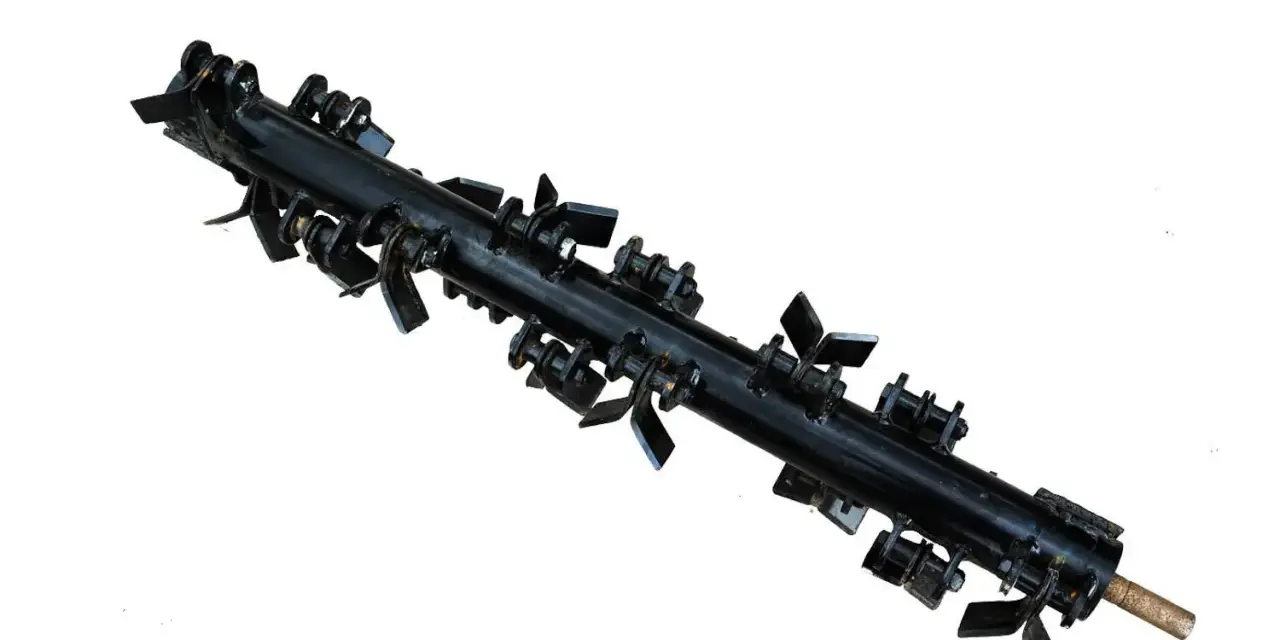

Z czego składa się rotor, który naprawdę wytrzyma pracę
W praktyce wał bijakowy składa się z kilku elementów, z których każdy ma własną rolę. Korpus przenosi obciążenie, czopy łożyskowe prowadzą oś obrotu, a oprawy łożyskowe utrzymują rotor w osi. Jeśli jeden z tych punktów jest słaby, cała konstrukcja zaczyna pracować jak rozkalibrowany wentylator, a nie jak narzędzie do ciężkiej pracy.
| Element | Rola | Na co patrzę | Typowy błąd |
|---|---|---|---|
| Korpus lub rura | Przenosi moment i trzyma całą geometrię | Prostoliniowość i grubość ścianki | Cienka rura z odzysku |
| Czopy łożyskowe | Wyznaczają oś obrotu | Pasowanie, współosiowość, jakość toczenia | Spawanie bez późniejszej obróbki |
| Oprawy łożysk | Prowadzą rotor i znoszą obciążenia boczne | Łatwy dostęp do smarowania i szczelność | Zbyt mały luz montażowy |
| Uchwyty bijaków | Przenoszą uderzenia i masę roboczą | Symetryczny rozstaw i identyczny osprzęt | Bijaki z różnych kompletów |
| Dystanse i pierścienie | Ustalają pozycję bijaków | Równa grubość i powtarzalność | Pomylenie przekładek przy montażu |
Do korpusu zwykle wybieram rurę grubościenną, a nie cienką rurkę z odzysku. Czopy łożyskowe warto robić z materiału, który dobrze znosi obróbkę i pracę zmęczeniową, a nie z przypadkowego pręta. W lekkich maszynach spotyka się czopy 35 mm pod łożysko UC207, a w większych konstrukcjach średnice rotora rosną do 76, 105, 108, 127 mm, a nawet 168 albo 203 mm. Duża średnica zwiększa sztywność, ale też podnosi wymagania wobec napędu i wyważenia.
W cięższych rotorach zwracam też uwagę na uszczelnienie łożysk, najlepiej z rozwiązaniem labiryntowym, czyli takim układem szczelin i osłon, który utrudnia wejście pyłu do łożyska. Taki detal nie wygląda spektakularnie, ale w praktyce robi dużą różnicę w żywotności całej maszyny. Dopiero teraz ma sens przejście do samego składania rotora.
Jak zrobić wał do kosiarki bijakowej bez późniejszego poprawiania spawów
Jeśli buduję rotor od zera, nie zaczynam od pełnych spoin. Najpierw robię przyrząd, który trzyma oś w jednej linii, i dopiero na nim składam cały zespół. To najprostszy sposób, żeby nie wprowadzić skręcenia już na starcie.
- Rozpisuję oś, długość roboczą i miejsca łożysk. Jeżeli odtwarzam stary element, mierzę go kilka razy, bo po zespawaniu nie ma już miejsca na poprawki.
- Przycinam rurę i czopy, a powierzchnie pod łożyska obrabiam na tokarce. Czop łożyskowy musi być współosiowy z resztą wału, inaczej rotor będzie bił już na postoju.
- Składam wszystko „na sucho” w przyrządzie i łapię punktowo. Na tym etapie sprawdzam, czy nic nie ściąga konstrukcji w jedną stronę.
- Spawam krótkimi odcinkami naprzemiennie po obu stronach, żeby nie przegrzać jednego miejsca i nie zwichrować osi.
- Uchwyty bijaków rozmieszczam lustrzanie względem środka. Każda asymetria później wraca jako nierównowaga.
- Po spawaniu usuwam gratu, sprawdzam pasowanie opraw i dopiero wtedy montuję osprzęt roboczy.
Największy błąd, jaki widuję, to spawanie jednego końca do końca i liczenie, że „się wyprostuje”. Przy rotorze to niemal zawsze kończy się skrzywieniem. Ja wolę krótkie ściegi naprzemiennie i pomiar po każdym etapie, bo poprawienie błędu po pełnym przespawaniu kosztuje więcej niż samo wykonanie przyrządu. Po złożeniu mechaniki przychodzi moment, w którym decyduje już nie estetyka spawu, tylko balans całego zespołu.
Jak wyważyć rotor i sprawdzić go przed montażem
Tu nie ma drogi na skróty. Długi rotor może stać równo na dwóch podporach, a i tak w czasie pracy generować mocne drgania. To klasyczny przypadek nierównowagi dynamicznej, czyli sytuacji, w której rotor wymaga korekt w dwóch płaszczyznach, a nie tylko prostego doważenia jednego miejsca. W praktyce właśnie taki problem najczęściej niszczy łożyska i luzuje śruby.
| Rodzaj sprawdzenia | Co wykrywa | Gdzie ma sens | Ograniczenie |
|---|---|---|---|
| Statyczne | Najcięższy punkt opada zawsze w dół | Krótkie i bardzo proste elementy | Nie wykrywa pary sił w długim rotorze |
| Dynamiczne | Drgania przy rzeczywistych obrotach | Większość wałów bijakowych | Wymaga pomiaru i korekt w dwóch płaszczyznach |
- Mierzę bicie czopów czujnikiem zegarowym, bo bicie promieniowe to po prostu odchyłka od idealnego okręgu podczas obrotu.
- Sprawdzam komplet bijaków lub noży. W instrukcjach producentów pojawia się ta sama zasada: wszystkie elementy robocze muszą mieć tę samą długość, a najlepiej też zbliżoną masę.
- Uruchamiam maszynę najpierw na niskich obrotach i bez obciążenia. Jeśli pojawia się wibracja, stopuję pracę od razu, zamiast „przepalać” problem obrotami.
- Jeżeli rotor nie daje się uspokoić prostą korektą, oddaję go do wyważenia dynamicznego. W przypadku dłuższych wałów to zwykle jedyne rozsądne rozwiązanie.
Ja nie ufam rotorowi, który „na oko wygląda dobrze”, ale na próbnych obrotach zaczyna szumieć albo chodzić bokiem. Jeśli wynik testów jest poprawny, dopiero wtedy warto porównać własną robotę z zakupem gotowego elementu. I właśnie tu często wychodzi, że ekonomia ma większe znaczenie niż ambicja warsztatowa.
Kiedy lepiej kupić gotowy element zamiast budować go od zera
Tu opłaca się chłodno policzyć czas i ryzyko. Gdy masz popularny model, gotowy rotor często wygrywa, bo dostajesz element o znanej geometrii, z fabrycznym wyważeniem i właściwymi czopami. Dobry przykład to wał 105 mm do EFG105 o długości roboczej 1000 mm i długości całkowitej 1125 mm, który na polskim rynku bywa oferowany za 1690 zł.
| Opcja | Kiedy ma sens | Plus | Minus |
|---|---|---|---|
| Budowa od zera | Nietypowy wymiar, dostęp do tokarki i wyważarki | Pełna kontrola nad konstrukcją | Największe ryzyko błędu i strat czasu |
| Regeneracja starego | Dobry korpus, zużyte czopy lub łożyska | Zwykle najlepszy stosunek kosztu do efektu | Nie zawsze da się uratować geometrię |
| Zakup gotowego rotora | Popularny model i brak dostępu do obróbki | Najmniejsze ryzyko drgań | Czasem wyższa cena części |
Samodzielna budowa ma sens głównie przy nietypowym wymiarze, przy uszkodzonym korpusie do regeneracji albo wtedy, gdy chcesz świadomie wzmocnić konkretny punkt. Jeśli nie masz tokarki, wyważarki i pewnej ręki do spawania, oszczędność jest często tylko pozorna. W popularnych maszynach lepiej bywa kupić gotowy wał i skupić się na poprawnym montażu niż ratować się półśrodkami. Zostaje jeszcze ostatni etap, który decyduje o tym, czy nowy rotor przeżyje pierwszy sezon.
Co zrobić po pierwszych godzinach pracy, żeby nowy wał przetrwał sezon
Po pierwszych godzinach pracy nie zostawiam takiego projektu bez kontroli. Instrukcje producentów są tu zaskakująco zgodne: po pierwszych 2 godzinach trzeba sprawdzić dokręcenie wszystkich śrub i naciąg pasów. Dodatkowo po każdej wymianie bijaków pilnuję, żeby nowe elementy miały tę samą długość co reszta zestawu, bo to bezpośrednio wpływa na balans rotora.
- Sprawdź temperaturę opraw łożysk po krótkiej pracy.
- Obejrzyj, czy nic nie ociera o obudowę, osłony lub tylny wał podporowy.
- Skontroluj luz na śrubach bijaków i uchwytach mocujących.
- Jeśli pojawiają się nietypowe drgania, przerwij pracę i wróć do wyważenia.
- Po sezonie oczyść rotor z błota, pyłu i nalotu, bo brud przyspiesza zużycie łożysk.
Jeżeli ciągnik nie ma podwójnego sprzęgła, dobieram też wał przegubowo-teleskopowy z biegiem jałowym, czyli ze sprzęgłem jednokierunkowym. To drobiazg, który często ratuje napęd przed niepotrzebnym przeciążeniem. Gdy traktujesz rotor jak element precyzyjny, a nie tylko kawał stali z bijakami, masz największą szansę na trwałą maszynę. Jeśli któregoś z warunków nie jesteś w stanie dotrzymać, lepiej zlecić toczenie i wyważenie albo kupić gotowy wał niż naprawiać skutki pierwszego uruchomienia.
