Najważniejsze fakty o wale i jego roli
- Wał w pilarce stołowej przenosi napęd z silnika na tarczę i musi pracować idealnie osiowo.
- W ofertach najczęściej spotyka się długości 300, 400, 450 i 500 mm, trzpień tarczy 30 mm oraz oprawy łożyskowe 35 mm.
- Gwint nakrętki, kierunek obrotu i położenie koła pasowego trzeba dobrać razem, a nie osobno.
- Przy drewnie opałowym i surowcu do pelletu liczą się stabilność, powtarzalność cięcia i odporność na zabrudzenie żywicą oraz pyłem.
- Złe ustawienie wału częściej psuje pracę niż sama tarcza.

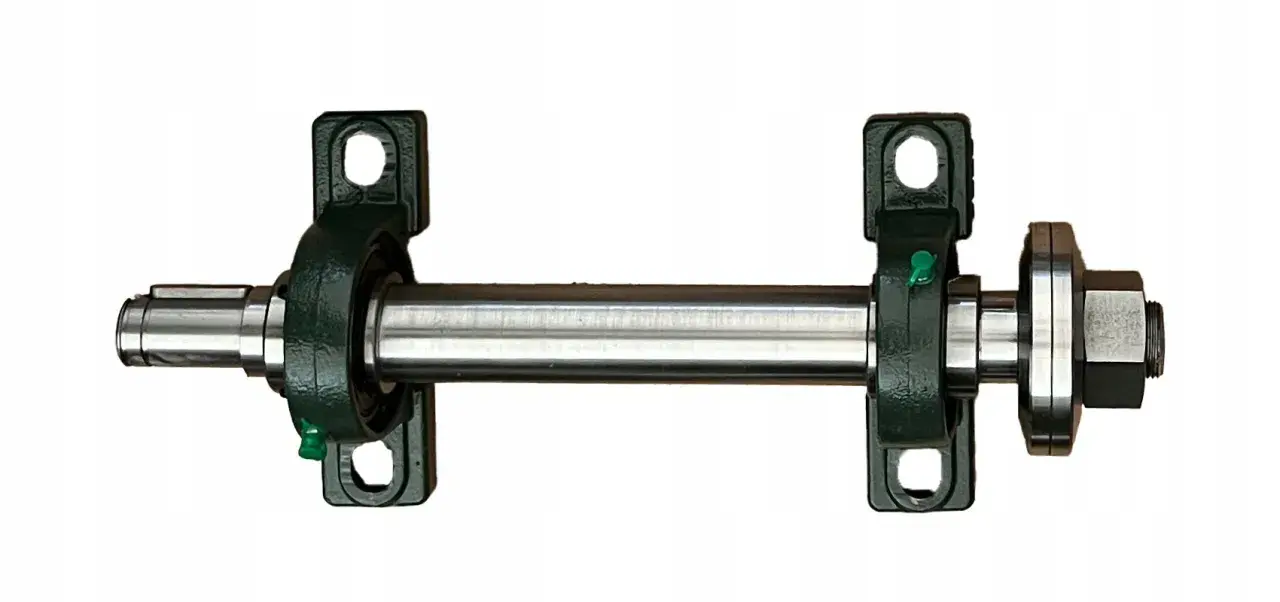

Jak działa wał w pilarce tarczowej i z czego się składa
W praktyce to nie jest zwykły pręt, tylko zespół, który musi jednocześnie utrzymać tarczę, przenieść moment z silnika i nie wprowadzać bicia. Ja patrzę na taki element jak na małe wrzeciono: jeśli ma luz, źle osadzone łożyska albo krzywy trzpień, cała krajzega zaczyna ciąć głośniej, ciężej i mniej przewidywalnie.
Najważniejsze elementy, które zwykle wchodzą w skład takiego wału, to:
- część robocza pod tarczę - najczęściej 30 mm, bo taki otwór jest bardzo popularny w tarczach do drewna,
- oprawy łożyskowe - często spotyka się UCP207 z otworem 35 mm, bo ułatwiają montaż i wymianę,
- gwint mocujący - zwykle M30x2, w wersji lewej albo prawej,
- koło pasowe - bywa osadzane na części wału z wpustem, a w ofertach spotyka się średnice rzędu 28 mm, 81 mm albo 90 mm,
- dociski tarczy - mają stabilizować piłę i ograniczać jej pracę na boki.
W ofertach sprzedażowych często pojawiają się hasła typu „stal chromowa” czy „toczenie CNC”, ale ja nie kupuję samego opisu marketingowego. Dla użytkownika ważniejsze są trzy rzeczy: prostość wału, jakość osadzenia łożysk i to, czy cały zespół daje się ustawić bez walki z pasem i osłoną. Z tego właśnie wynika realna trwałość maszyny, nie z samego hasła na kartce.
Gdy ten fundament jest już jasny, można przejść do doboru wymiarów, bo to właśnie one najczęściej decydują, czy dana wersja będzie pasowała do konkretnej krajzegi, czy tylko wygląda podobnie.
Jak dobrać parametry do cięcia drewna opałowego i wsadu pod pellet
W praktyce dobór zaczyna się od średnicy tarczy, miejsca w stole i rodzaju napędu. W gotowych i półamatorskich konstrukcjach najczęściej spotyka się wały o długości 300, 400, 450 i 500 mm, ale sama długość niczego jeszcze nie gwarantuje - liczy się też średnica pod tarczę, miejsce na koło pasowe i odległość od osłon.
| Typ wału | Typowe zastosowanie | Na co zwracam uwagę |
|---|---|---|
| 300 mm | Mała krajzega, lżejsza praca, krótsza tarcza | Zwarta zabudowa, mniejsza masa, prosty montaż osłon |
| 400 mm | Najbardziej uniwersalny wariant do warsztatu i drewna opałowego | Dobry kompromis między sztywnością a dostępem serwisowym |
| 450-500 mm | Większa krajzega, cięższe tarcze i wygodniejsze rozmieszczenie napędu | Więcej miejsca na pasy, dociski i łożyskowanie |
Jeżeli tniesz drewno na opał, szukasz raczej stabilności i odporności na przeciążenie niż „największej” specyfikacji. Przy materiale do pelletu dochodzi jeszcze powtarzalność długości i czystość cięcia, bo późniejsza obróbka jest prostsza, gdy kawałki są równe i nieposzarpane. Sama pilarka nie zrobi pelletu, ale potrafi bardzo ułatwić przygotowanie wsadu.
W praktyce sensownie wygląda taki zestaw kontrolny: tarcza 30 mm, oprawy łożyskowe 35 mm, koło pasowe dobrane do przełożenia i miejsce na osłonę bez ocierania. Jeśli masz starszy korpus, ja zawsze zaczynam od pomiaru starego wału i dopiero potem porównuję go z nowym elementem, zamiast ufać samej nazwie modelu.
Gdy wymiary są już wstępnie dobrane, trzeba jeszcze rozstrzygnąć gwint i kierunek obrotu, bo to właśnie ten detal często decyduje o bezproblemowej pracy.
Lewy czy prawy gwint i dlaczego to ma znaczenie
To jeden z tych tematów, które brzmią drobiazgowo, a w praktyce potrafią zatrzymać montaż. Na rynku spotyka się zarówno lewy, jak i prawy gwint M30x2, a wybór zależy od tego, w którą stronę obraca się tarcza i z której strony nakrętka ma być dociągana podczas pracy.
Zasada jest prosta: gwint powinien być dobrany tak, żeby normalna praca maszyny nie miała tendencji do odkręcania nakrętki. Jeśli kierunek obrotu jest źle odczytany, nakrętka może luzować się stopniowo, a wtedy pojawia się bicie, hałas i ryzyko uszkodzenia tarczy.
- Najpierw sprawdzam kierunek obrotu silnika i tarczy, a dopiero potem zamawiam wał.
- Jeśli konstrukcja jest własna, zaznaczam strzałkę obrotu na osłonie lub stole.
- Przed pierwszym cięciem ręcznie weryfikuję, czy nakrętka dociska tarczę zgodnie z ruchem roboczym.
- Przy wymianie samego wału nie zakładam, że „tak jak było” oznacza „na pewno dobrze” - stare maszyny bywają składane po swojemu.
W tym miejscu łatwo też pomylić stronę odniesienia, bo jedni opisują gwint patrząc od tarczy, inni od strony napędu. Ja zawsze wolę wziąć to na spokojnie i porównać z realnym kierunkiem pracy niż poprawiać zakup już po fakcie. To oszczędza i czas, i nerwy.
Nawet poprawny gwint nie pomoże, jeśli cały układ będzie źle ustawiony, więc dalej przechodzę do montażu i bicia.
Montaż bez drgań i bicia
Tu zwykle widać różnicę między maszyną „jakoś działającą” a maszyną, która naprawdę pracuje równo. Wał musi siedzieć współosiowo, koła pasowe powinny być równoległe, a łożyska nie mogą być wymuszone na siłę w krzywym gnieździe. To właśnie w tych miejscach rodzi się większość problemów z wibracjami.
Ja sprawdzam montaż w takiej kolejności:
- osadzenie łożysk i ich swobodę pracy,
- ustawienie wału bez naprężeń bocznych,
- równoległość kół pasowych,
- napięcie pasa, które ma przenosić moc, ale nie dociążać niepotrzebnie łożysk,
- bicie tarczy po pełnym skręceniu zestawu.
Najczęstsze błędy są zaskakująco powtarzalne:
- zbyt mocno napięty pas, który dobija łożyska,
- koło pasowe ustawione pod kątem, więc wał dostaje boczne obciążenie,
- docisk tarczy założony niedokładnie lub odwrotnie,
- za duża tarcza do małej osłony, co kończy się ocieraniem,
- praca bez próby na biegu jałowym po montażu.
Przy cięciu mokrego drewna, grubych belek albo surowca, który ma iść dalej do pelletu, różnica między dobrym a przeciętnym ustawieniem wyjdzie bardzo szybko. Jeśli maszyna zaczyna „śpiewać” albo wyraźnie wibrować już bez obciążenia, to nie jest moment na przyzwyczajanie się do dźwięku, tylko na zatrzymanie i sprawdzenie osiowania. Dopiero po takim ustawieniu warto wrócić do bezpieczeństwa, bo przy cięciu drewna niewielki kompromis konstrukcyjny szybko staje się realnym ryzykiem.
Bezpieczeństwo, którego nie wolno pomijać
Przy krajzegach najwięcej szkód robi nie sama tarcza, tylko lekceważenie osłon i prowadzenia materiału. Jak przypomina KRUS, standardowa pilarka stołowa powinna mieć m.in. górną i dolną osłonę, osłonę napędu, wyłącznik awaryjny, klin rozszczepiający oraz popychacz. To nie są dodatki „na papierze” - one realnie ograniczają ryzyko odrzutu i kontaktu z tarczą.Przy drewnie opałowym i wsadzie pod pellet zwracam uwagę jeszcze na kilka rzeczy:
- czystość materiału - gwoździe, zszywki, kamienie i drut potrafią natychmiast uszkodzić tarczę,
- odciąg wiórów - pył drzewny nie powinien zbierać się pod osłoną i przy łożyskach,
- stabilne podparcie długiego materiału - długie deski i bale lubią obracać się na stole,
- popychanie materiału z użyciem narzędzia - ręce nie powinny być najbliżej tarczy,
- czas wybiegu - po odcięciu zasilania tarcza nadal pracuje i trzeba to uwzględnić.
To też dobry moment, żeby powiedzieć wprost: jeśli masz odsłonięty pas albo brak porządnej osłony tarczy, to problemem nie jest „ostrożność operatora”, tylko niepełna konstrukcja. Ja nie puściłbym takiej maszyny do regularnej pracy, nawet gdyby na próbę cięła poprawnie. Z bezpieczeństwa wynika też serwis, bo zużyty wał daje sygnały długo przed awarią.
Jeżeli maszyna ma już trochę godzin, serwis zaczyna być równie ważny jak sam wybór, bo zużycie najpierw daje znać dźwiękiem i drganiami.
Kiedy serwisować, a kiedy wymienić element
W mojej praktyce najpierw słucha się maszyny, a dopiero potem rozkręca. Głośniejsze buczenie łożysk, wzrost temperatury opraw, wyczuwalny luz tarczy albo ślad przegrzania przy kole pasowym to sygnały, że coś zaczyna się kończyć. Przy intensywnej pracy robię przegląd co kilka miesięcy, a przy sporadycznej - przed sezonem i po sezonie.
| Objaw | Najczęstsza przyczyna | Co robię |
|---|---|---|
| Hałas przy biegu jałowym | Łożysko, napięcie pasa, zanieczyszczenie | Sprawdzam oprawy i luz osiowy |
| Wibracje po założeniu tarczy | Bicie tarczy, krzywy docisk, złe osiowanie | Rozbieram zestaw i mierzę montaż od nowa |
| Nagrzewanie przy kole pasowym | Za mocno naciągnięty pas lub niewspółosiowość | Koryguję napęd i ustawienie kół |
| Nakrętka luzuje się po pracy | Zły gwint albo zły kierunek obrotu | Weryfikuję stronę gwintu i kierunek tarczy |
Do wymiany skłania mnie przede wszystkim sytuacja, w której wał ma już widoczne bicie, oprawy nie trzymają geometrii albo element po prostu nie daje się ustawić bez stałego „ratowania” podkładkami i improwizacją. Często taniej i bezpieczniej jest wymienić cały zespół niż dalej walczyć z wałkiem, który już pracuje poza tolerancją. Na końcu zostaje już tylko chłodna kalkulacja zakupu: lepiej dopłacić do właściwej średnicy i osadzenia niż ratować się adapterami.
Co sprawdzić przed zakupem, żeby nie kupić złej wersji
Jeśli miałbym zamknąć temat w jednym praktycznym podejściu, powiedziałbym tak: najpierw mierzę, potem porównuję, a dopiero na końcu zamawiam. W przypadku wału do pilarki tarczowej najwięcej kosztują pomyłki pozornie małe, czyli zły gwint, niepasująca oprawa łożyska albo koło pasowe, które wymaga przeróbek już po montażu.
- Sprawdź średnicę pod tarczę, oprawę łożyskową i koło pasowe.
- Ustal kierunek obrotu i stronę gwintu jeszcze przed zakupem.
- Porównaj długość wału z miejscem na osłonę, pas i dociski.
- Zobacz, czy producent podaje rozmiar wpustu, średnicę łożysk i sposób mocowania.
- Nie kupuj „na oko”, jeśli masz starą maszynę do odtworzenia - tu milimetry naprawdę mają znaczenie.
Jeżeli traktujesz krajzegę jako narzędzie do regularnego cięcia drewna opałowego albo przygotowania materiału pod pellet, najlepiej sprawdza się zestaw prosty, sztywny i łatwy do serwisowania. Dobrze dobrany wał, poprawny gwint, równe łożyskowanie i porządne osłony dają więcej niż przypadkowo mocniejszy silnik. I właśnie dlatego przy takim zakupie najważniejsze są nie deklaracje sprzedawcy, tylko zgodność wymiarów, stabilność pracy i to, czy całość da się utrzymać w bezpiecznym stanie przez wiele godzin cięcia.
