Cięcie profili stalowych decyduje nie tylko o wymiarze elementu, ale też o tym, jak zachowa się on przy spawaniu, piaskowaniu i malowaniu. W praktyce różnica między dobrą a przeciętną obróbką zaczyna się od wyboru technologii, a nie od samego noża czy palnika. W tym artykule pokazuję, kiedy wybrać piłę, laser, plazmę albo rozwiązanie mieszane i co zrobić, żeby nie poprawiać detalu drugi raz.
Co trzeba ustalić przed pierwszym cięciem
- Rodzaj profilu ma znaczenie: inaczej tnie się kątownik, ceownik, dwuteownik, a inaczej rurę prostokątną lub okrągłą.
- Najpierw warto określić tolerancję, a dopiero potem wybierać maszynę, bo nie każda technologia daje tę samą jakość krawędzi.
- Przy małych seriach zwykle wygrywa prostota ustawienia, a przy powtarzalnych detalach zaczyna pracować automatyzacja.
- Jeśli detal ma iść do piaskowania i malowania, trzeba od razu myśleć o gratowaniu, odtłuszczaniu i stanie strefy cięcia.
- Najtańsze cięcie bywa najdroższe, jeśli później trzeba długo poprawiać krawędzie albo czyścić powierzchnię.
Jak wygląda dobre przygotowanie profilu przed obróbką
Ja zawsze zaczynam od prostego pytania: co ma powstać po cięciu i co wydarzy się z tym elementem dalej. Inaczej przygotowuje się odcinek pod lekką konstrukcję, inaczej detal pod spoinę czołową, a jeszcze inaczej element, który po przecinaniu trafi od razu do obróbki strumieniowo-ściernej. W profilach otwartych, takich jak kątowniki, ceowniki, dwuteowniki czy teowniki, liczy się głównie prostopadłość końca, brak zadziorów i utrzymanie geometrii. Przy profilach zamkniętych dochodzi jeszcze ryzyko zgniecenia ścianki, problem z osiowaniem i potrzeba wykonania otworów, wycięć albo cięć pod kątem.
Dobra obróbka nie kończy się na samym rozdzieleniu materiału. W praktyce potrzebne są jeszcze: oznaczenie detalu, kontrola długości, sprawdzenie bicia, odgratowanie i ocena, czy po przecięciu nie pojawiła się strefa przegrzania. Strefa wpływu ciepła to fragment materiału, którego własności zmieniły się przez temperaturę, nawet jeśli kształt z zewnątrz wygląda poprawnie. To właśnie ona często przesądza o tym, czy detal da się później szybko oczyścić i pomalować, czy trzeba go poprawiać ręcznie. Ten etap brzmi prosto, ale od niego zależy wybór całej technologii.
Jakie metody sprawdzają się przy różnych profilach
W praktyce nie ma jednej najlepszej metody. Są tylko takie, które lepiej pasują do geometrii, grubości ścianki i liczby sztuk. Poniżej zestawiam rozwiązania, które najczęściej widzę w warsztatach i na produkcji.
| Metoda | Kiedy ma sens | Mocne strony | Ograniczenia | Co zwykle zostaje do dalszej obróbki |
|---|---|---|---|---|

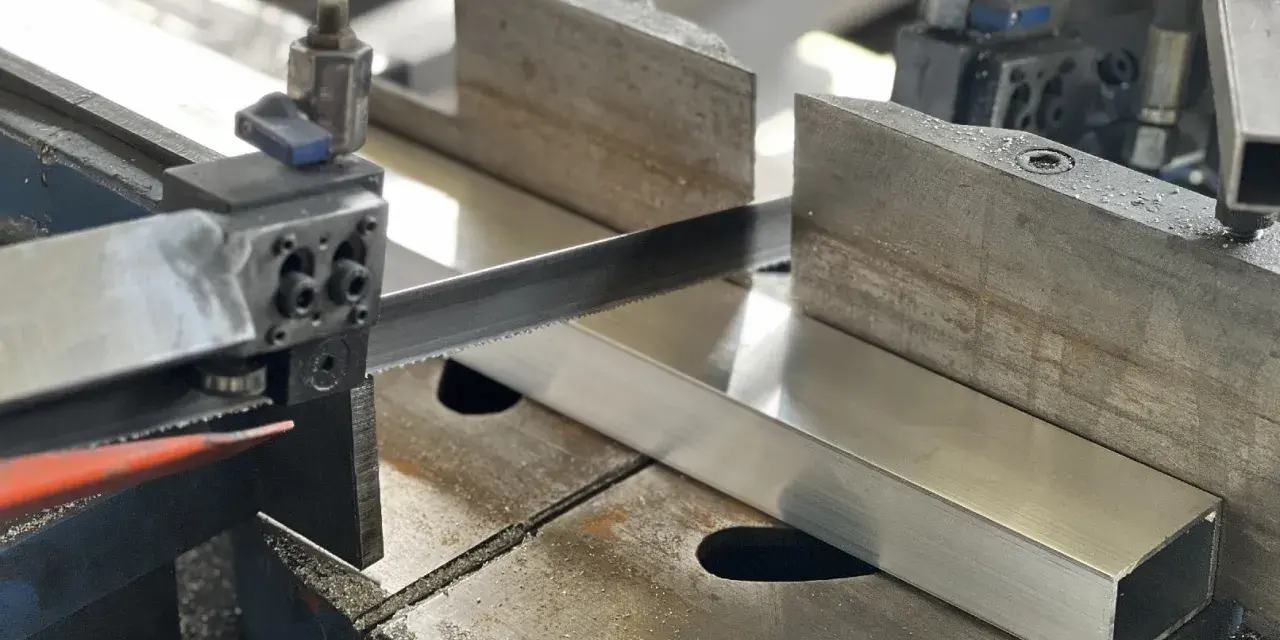

| Piła taśmowa | Proste cięcia na długość, pojedyncze sztuki i krótkie serie, profile otwarte i zamknięte | Niska temperatura, dobra jakość końca, rozsądny koszt eksploatacji | Nie daje skomplikowanych wycięć ani detali przestrzennych | Najczęściej tylko lekkie gratowanie |
| Piła tarczowa na zimno | Szybkie, powtarzalne cięcia prostopadłe, zwłaszcza przy cieńszych ściankach | Czysta krawędź, wysoka powtarzalność, mało ciepła | Mniej elastyczna przy nietypowych kształtach i grubych przekrojach | Minimalne poprawki krawędzi |
| Laser 2D lub 3D | Profile zamknięte, otwory, nacięcia, skosy, złożone geometrie i serie powtarzalne | Najwyższa precyzja, świetna geometria, dużo możliwości bez dodatkowych operacji | Wyższy koszt, większe wymagania wobec przygotowania danych i materiału | Czasem tylko lekkie oczyszczenie miejsca cięcia |
| Plazma | Grubsze elementy, gdy liczy się tempo, a tolerancja może być nieco szersza | Szybka, wydajna, dobrze radzi sobie z cięższymi przekrojami | Więcej odprysków, większa strefa wpływu ciepła, częściej pojawia się żużel | Szlifowanie, czyszczenie i przygotowanie przed piaskowaniem |
| Cięcie tlenowe | Bardzo grube przekroje i masywne kształtowniki, gdzie precyzja nie jest jedynym kryterium | Dobre do ciężkich elementów, stosunkowo proste technologicznie | Największy wpływ cieplny i najtrudniejsze krawędzie do dalszej obróbki | Znaczne oczyszczanie i wyrównanie powierzchni |
Jeśli miałbym uprościć wybór do jednego zdania, powiedziałbym tak: piła wygrywa prostotą, laser geometrią, a plazma tempem przy grubszych detalach. Przy profilach zamkniętych laser 3D daje szczególną przewagę, bo pozwala od razu wykonać otwory, nacięcia i dopasowania pod spaw bez dodatkowego wiercenia czy frezowania. Przy elementach prostych, liczonych w jednej lub kilku sztukach, tańsza i szybsza organizacyjnie bywa piła taśmowa. Gdy w grę wchodzą serie od kilkudziesięciu sztuk w górę, automatyzacja zaczyna oddawać część kosztów w czasie i powtarzalności.
Jak dobrać technologię do grubości, serii i tolerancji
Ja patrzę na trzy rzeczy jednocześnie: geometrię, ilość oraz to, co ma się wydarzyć po cięciu. Jeśli detal ma iść od razu do spawania, nie mogę sobie pozwolić na przypadkowy gratu albo wyraźne odkształcenie końca. Jeśli ma wejść do piaskowania i malowania, liczy się też to, czy nie zostawię po drodze oleju, nalotu tlenkowego albo nadmiernie przypalonej krawędzi.
W praktyce pomaga mi taka orientacyjna ściąga:
- Ścianki do około 3 mm - najlepiej unikać nadmiernego grzania, więc dobrze sprawdza się laser albo piła na zimno.
- Przekroje w zakresie 3-10 mm - tu wybór zależy już bardziej od serii i geometrii niż od samej grubości.
- Powyżej 10 mm - rośnie sens plazmy lub cięcia tlenowego, zwłaszcza przy masywnych elementach i mniej wymagającej tolerancji.
Warto też spojrzeć na tolerancję. Przy konstrukcjach spawanych różnica rzędu 1-2 mm bywa jeszcze akceptowalna, ale przy detalach montażowych albo prefabrykowanych modułach ten margines robi się zbyt duży. Zdarza się, że klient skupia się na cenie jednego cięcia, a potem traci znacznie więcej na poprawkach, dospawaniu podkładek albo ręcznym dopasowaniu końcówek. To właśnie tutaj najłatwiej wpaść w fałszywą oszczędność.
Przy małych seriach, liczonych często w 1-20 sztukach, zwykle wygrywa rozwiązanie proste w ustawieniu. Gdy detal jest powtarzalny i pojawia się regularnie, programowanie i automatyzacja zaczynają mieć przewagę. Ten moment nie jest taki sam dla każdej firmy, bo zależy od obłożenia maszyny, kompetencji operatora i tego, czy produkcja jest ciągła czy skokowa. Następny krok to sprawdzenie, jak ta decyzja wpływa na późniejsze przygotowanie powierzchni.
Co zmienia późniejsze piaskowanie i malowanie
Piaskowanie, a precyzyjniej obróbka strumieniowo-ścierna, nie naprawia złej geometrii. Ono usuwa zgorzelinę, resztki rdzy, zanieczyszczenia i tworzy profil powierzchni potrzebny do przyczepności powłoki. To ważne rozróżnienie, bo wiele osób zakłada, że skoro detal i tak trafi do oczyszczania, można pominąć staranność przy samym cięciu. Tak się nie dzieje. Jeśli krawędź jest przegrzana, zadziorna albo zabrudzona olejem, piaskowanie tylko częściowo pomoże.
Przy cięciu termicznym zostaje zwykle więcej pracy. Pojawia się żużel, przebarwienia i twarda warstwa przy samej krawędzi, którą trzeba usunąć przed powłoką. Przy obróbce mechanicznej problem jest inny: mniej ciepła, ale nadal może zostać gratu, a przy nieprawidłowym mocowaniu profil potrafi się lekko zdeformować. Jeśli detal ma być malowany, patrzę na całość procesu według prostego łańcucha: odcięcie, odgratowanie, odtłuszczenie, piaskowanie, kontrola i dopiero powłoka. W standardach przygotowania powierzchni, takich jak ISO 8501-1, zwraca się uwagę nie tylko na czystość, lecz także na to, czy podłoże nadaje się do trwałego związania z farbą.
W praktyce pod trwałe zabezpieczenie antykorozyjne często celuje się w klasę czystości Sa 2½, czyli bardzo dokładne oczyszczenie powierzchni. Sama klasa to jednak nie wszystko. Równie ważny jest profil chropowatości, który musi pasować do systemu farby lub gruntu. Zbyt gładka powierzchnia osłabia przyczepność, a zbyt agresywna zwiększa zużycie materiału i utrudnia równą aplikację. Dlatego przy elementach po cięciu nie rozdzielam już obróbki i przygotowania pod malowanie. Dla mnie to jeden proces, a nie dwa osobne etapy.
Ten etap często odsłania też coś, czego nie widać gołym okiem na hali: jeśli profil był cięty nieuważnie, piaskowanie tylko podkreśli problem zamiast go ukryć. I właśnie dlatego kolejnym tematem są błędy, które najczęściej podnoszą koszt całego zlecenia.
Najczęstsze błędy, które podnoszą koszty
W warsztacie powtarzają się zwykle te same potknięcia. Nie są spektakularne, ale każdy z nich potrafi dołożyć kilka minut pracy do jednego detalu, a przy serii zamienia się w realny koszt. Najczęściej widzę takie problemy:
- Dobór technologii tylko pod cenę jednego cięcia - detal wychodzi tanio z maszyny, ale drogo w poprawkach.
- Brak określenia tolerancji przed startem - operator tnie poprawnie według własnych założeń, a klient oczekuje dokładności, której nikt nie zamówił.
- Zbyt agresywne mocowanie cienkościennych profili - rura lub kształtownik potrafi się spłaszczyć, a potem trudno odzyskać geometrię.
- Pominięcie gratowania - ostra krawędź uszkadza powłokę, utrudnia montaż i zwiększa ryzyko korozji lokalnej.
- Odkładanie piaskowania na później - na wilgotnym materiale szybko pojawia się nalot, który wymaga dodatkowego czyszczenia.
- Brak odtłuszczenia po cięciu - ślady chłodziwa, smaru lub markera potrafią zepsuć przyczepność farby skuteczniej niż sama zgorzelina.
Jest jeszcze jeden błąd, mniej oczywisty: mieszanie detali o różnych wymaganiach w jednym pakiecie bez rozdzielenia ich technologicznie. Element prosty i element wymagający otworów pod spaw nie powinny trafiać do tego samego procesu tylko dlatego, że wykonano je z tego samego materiału. W praktyce najlepsze oszczędności dają nie duże skróty, lecz konsekwencja w szczegółach. To właśnie one decydują, czy po piaskowaniu detal wygląda profesjonalnie, czy jak coś, co trzeba jeszcze ratować na końcu linii.
Kiedy lepiej zlecić usługę, a kiedy ciąć we własnym zakładzie
Tu decyzja jest bardziej finansowa niż technologiczna, ale technologia i tak ją przesądza. Jeśli mówimy o sporadycznych zleceniach, krótkich seriach albo detalach o skomplikowanej geometrii, outsourcing zwykle wygrywa prostotą. Nie zamrażasz kapitału, nie utrzymujesz serwisu i nie martwisz się o przezbrojenie. Własny park maszynowy zaczyna się opłacać, gdy masz stały strumień pracy i umiesz utrzymać obłożenie sprzętu przez większość tygodnia.
Na poziomie inwestycji różnice są ogromne. Przemysłowa piła taśmowa to zwykle wydatek rzędu kilkudziesięciu tysięcy złotych, a laser do rur i profili 3D wchodzi już w poziom kilkuset tysięcy do kilku milionów złotych, zależnie od automatyzacji i możliwości. Do tego dochodzi osprzęt, operator, szkolenie, kalibracja i utrzymanie jakości. Jeśli firma potrzebuje tylko kilku powtarzalnych cięć dziennie, zlecenie usługi może być po prostu rozsądniejsze. Jeśli jednak produkcja jest ciągła, a detal wraca regularnie, własna maszyna pozwala szybciej reagować i lepiej kontrolować termin.
Ja patrzę też na jeden praktyczny wskaźnik: ile poprawiania zostaje po samym cięciu. Jeżeli po zewnętrznej usłudze i tak trzeba wszystko ręcznie szlifować, dopasowywać i czyścić, oszczędność jest pozorna. Jeśli natomiast dostaję element gotowy do dalszej obróbki, z dobrze ustawioną tolerancją i czystą krawędzią, outsourcing ma realny sens. Własny park ma przewagę wtedy, gdy pozwala zamknąć cały łańcuch, od przecinania aż po przygotowanie pod piaskowanie, bez wąskich gardeł między etapami.
Na krawędzi oszczędza się więcej niż na samym odcinku
W tej branży najwięcej daje nie sam fakt przecięcia materiału, ale to, jak ten przekrój wygląda po wyjściu z maszyny. Dobra technologia skraca obróbkę, zmniejsza ilość poprawek i ułatwia późniejsze piaskowanie oraz malowanie. Zła technologia potrafi za to zjeść cały zysk na etapie montażu. Dlatego przy wyborze metody zawsze wracam do trzech pytań: jaki to profil, ile sztuk ma powstać i co będzie z nim dalej robione.
Jeśli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: najpierw zaplanuj cały proces obróbki, a dopiero potem wybierz sposób przecinania. Wtedy łatwiej dobrać maszynę, ograniczyć poprawki i przygotować detal tak, żeby po piaskowaniu od razu nadawał się do dalszej pracy. Właśnie na tym polega dobra produkcja techniczna - nie na efektownym cięciu, tylko na tym, żeby cały ciąg był spójny od początku do końca.
