Najważniejsze zasady obróbki aluminium bez ryzyka uszkodzeń
- Do aluminium najczęściej wybieram delikatne media, zwłaszcza szklane kulki, gdy liczy się wygląd i zachowanie geometrii.
- Piasku krzemionkowego nie traktuję jako domyślnego wyboru, bo ryzyko pyłu i zbyt ostrego działania jest po prostu zbyt duże.
- Najwięcej zmieniają trzy rzeczy: ciśnienie, rodzaj ziarna i czas kontaktu z powierzchnią.
- Gwinty, gniazda uszczelnień i powierzchnie precyzyjne trzeba maskować, bo aluminium łatwo przejmuje ślady po niekontrolowanej obróbce.
- Jeżeli część ma iść dalej do malowania, anodowania albo klejenia, po oczyszczeniu trzeba ją od razu odtłuścić i zabezpieczyć.
- Cena w Polsce zależy głównie od wielkości elementu, stanu zabrudzenia i tego, czy chodzi o samo oczyszczenie, czy cały pakiet renowacyjny.
Na czym polega piaskowanie aluminium i kiedy naprawdę się opłaca
W praktyce traktuję tę technikę jako kontrolowane czyszczenie, a nie „ostrzał” powierzchni. Strumień ścierniwa usuwa tlenki, lekką korozję, osady po olejach, ślady po obróbce mechanicznej i stare powłoki, ale w aluminium trzeba pilnować, by nie przesadzić z agresją. To ważne przy felgach, obudowach maszyn, profilach, pokrywach, odlewach i detalach hydraulicznych, gdzie wygląd powierzchni często ma znaczenie tak samo duże jak sama czystość.
Ja rozdzielam trzy cele: oczyszczenie techniczne, uzyskanie równej faktury dekoracyjnej i przygotowanie pod dalsze wykończenie. Każdy z nich wymaga trochę innego podejścia. Jeśli celem jest tylko usunięcie zabrudzeń, nie ma sensu iść w zbyt agresywny materiał. Jeśli natomiast detal ma trafić do malowania proszkowego albo klejenia, powierzchnia musi być dobrana tak, by następny etap miał się czego „złapać”.
Osobno podchodzę do bezpieczeństwa. Przy obróbce ściernej nie używam zwykłego piasku jako pierwszego wyboru, bo OSHA i NIOSH od lat zwracają uwagę na zagrożenia związane z pyłem krzemionkowym. W praktyce lepiej sięgnąć po media bezpieczniejsze i bardziej przewidywalne. Z takiej decyzji korzysta nie tylko operator, ale też sam detal, bo łatwiej zachować powtarzalność efektu.Kiedy widzę cienkościenny element albo część o znaczeniu estetycznym, od razu zakładam łagodniejszą obróbkę i krótszy czas pracy. To prowadzi wprost do najważniejszego pytania, czyli jakim ścierniwem pracować, żeby nie zrobić szkody zamiast poprawy.
Jakie ścierniwo wybrać do aluminium

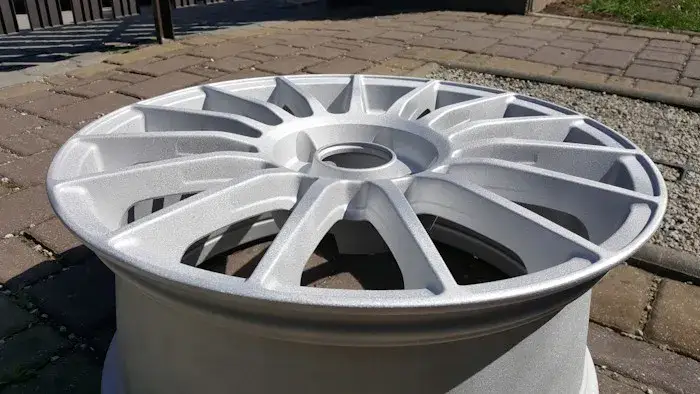

Tu najczęściej rozstrzyga się połowa sukcesu. Sferyczne media dają zupełnie inny efekt niż ostre ziarno, a aluminium reaguje na to szczególnie wyraźnie. Jeśli chcę uzyskać równą, satynową powierzchnię, zwykle zaczynam od szklanych kulek. Jeśli zależy mi bardziej na zdarciu trudniejszej warstwy albo wyraźniejszym przygotowaniu pod kolejne wykończenie, sięgam po materiał bardziej agresywny, ale robię to ostrożnie.
| Ścierniwo | Efekt na aluminium | Kiedy wybieram | Ryzyko i ograniczenia |
|---|---|---|---|
| Szklane kulki | Równa, satynowa lub lekko matowa faktura, niewielkie ubytki materiału | Felgi, obudowy, osłony, elementy dekoracyjne, czyszczenie bez dużej ingerencji w wymiar | Przy zbyt wysokim ciśnieniu efekt może stać się zbyt mleczny lub niejednolity |
| Tlenek glinu | Bardziej agresywne czyszczenie i wyraźniejsze zmatowienie | Gdy trzeba usunąć trudniejsze powłoki albo przygotować powierzchnię pod dalszy proces | Łatwo zarysować detal i nadmiernie zmienić jego wygląd |
| Media z tworzywa, soda, łuski orzechów | Delikatne oczyszczanie, mniejsza ingerencja w geometrię | Gdy ważna jest ochrona cienkich ścianek, gwintów i delikatnych fragmentów | Słabsza skuteczność na mocno trzymających się zabrudzeniach i twardszych powłokach |
W materiałach producentów ścierniw przewija się ta sama logika: szklane kulki wybiera się tam, gdzie ważne są wygląd, powtarzalność i kontrola wymiarowa, a tlenek glinu tam, gdzie potrzeba mocniejszego działania. W praktyce najlepszy efekt daje nie „najmocniejsze” ziarno, tylko takie, które pasuje do celu. Przy częściach użytkowych, które mają później wyglądać dobrze, a nie być brutalnie zmatowione, delikatne media zwykle wygrywają po prostu rozsądkiem.
Im drobniejsze media, tym zwykle gładszy i bardziej satynowy rezultat. Grubsze ziarno przyspiesza czyszczenie, ale szybciej zdradza każdy błąd operatora, dlatego przy elementach ozdobnych i precyzyjnych wolę zaczynać od łagodniejszej opcji.
Kiedy znam już media, mogę przejść do parametrów, bo to właśnie one decydują, czy powierzchnia wyjdzie równa, czy zostanie przepracowana.
Jak ustawić parametry, żeby nie zniszczyć powierzchni
Najczęstszy błąd brzmi prosto: za wysokie ciśnienie od pierwszego strzału. W systemach ciśnieniowych dla szklanych kulek sensowny punkt startowy to zwykle około 40–60 psi (czyli 2,8–4,1 bar), a w układach ssących około 60–80 psi (4,0–5,5 bar). To nie są magiczne wartości, tylko praktyczny zakres startowy, od którego ustawiam dalsze korekty. Przy cienkich albo estetycznych detalach zaczynam niżej i dopiero potem dochodzę do skutecznego poziomu.
Równie ważna jest odległość dyszy od powierzchni. W praktyce dobry punkt wyjścia to około 30–45 cm dla krótszych dysz roboczych, a kąt prowadzenia strumienia najczęściej trzymam w okolicach 45–60 stopni. Nie pracuję pod kątem 90 stopni, bo wtedy zamiast równomiernego czyszczenia łatwo wejść w efekt przypominający punktowe młotkowanie. To szybciej męczy media, zwiększa zużycie sprzętu i zostawia mniej przewidywalny ślad.
Ważna jest też dysza. Jej zużycie zwiększa średnicę otworu, przez co zmienia się przepływ i spada skuteczność całego układu. Dlatego regularnie sprawdzam stan dyszy, a przy nierównym strumieniu od razu zakładam, że problem nie musi leżeć w samym ścierniwie. Jeśli do tego dojdzie wilgoć w materiale, robota robi się jeszcze mniej powtarzalna, bo media zaczynają się zbijać i strumień traci stabilność.
Ustawienia są więc punktem startowym, ale bez przygotowania samej części łatwo zmarnować nawet dobrze dobrany proces. I właśnie dlatego przed wejściem z pistoletem zawsze robię kilka prostych rzeczy.
Jak przygotować element przed obróbką
Przy aluminium przygotowanie ma większe znaczenie, niż wielu osobom się wydaje. Zanim w ogóle uruchomię urządzenie, oglądam detal pod kątem oleju, starych uszczelniaczy, resztek farby, utlenienia i miejsc, które trzeba zostawić nienaruszone. Szczególnie uważam na gwinty, powierzchnie pod uszczelki, gniazda łożysk i miejsca przylegania, bo tam jedna niepotrzebna ingerencja potrafi wywołać problemy przy montażu.
- Odtłuszczam detal i usuwam luźny brud.
- Suszę powierzchnię sprężonym, czystym powietrzem.
- Maskuję miejsca, które muszą pozostać idealnie wymiarowe.
- Sprawdzam, czy element ma iść dalej do lakierowania, anodowania albo klejenia.
- Robię próbę na małym, mało widocznym fragmencie.
Ten ostatni krok traktuję bardzo serio. Aluminium potrafi wyglądać dobrze na pierwszym metrze, a po chwili pokazać zbyt duże zmatowienie, nierówną fakturę albo punktowe wybłyszczenia. Próba na niewidocznym miejscu oszczędza później dużo nerwów, zwłaszcza przy odlewach i częściach o nieregularnej powierzchni.
Po takim przygotowaniu dużo łatwiej wyłapać błędy procesu, które na brudnym lub niezamaskowanym detalu mogłyby zostać przeoczone.
Najczęstsze błędy, które psują efekt
W tej pracy najwięcej szkód robi nie brak sprzętu, tylko pośpiech. Najczęściej widzę pięć problemów: zbyt wysokie ciśnienie, za ostre ścierniwo, prowadzenie dyszy zbyt blisko, brak maskowania i pomijanie odtłuszczenia. Każdy z nich sam w sobie może być do przeżycia, ale razem dają efekt, który trudno później poprawić.
- Zbyt wysokie ciśnienie powoduje nadmierne matowienie i punktowe uszkodzenia krawędzi.
- Za agresywne ziarno zostawia głębszy ślad, niż widać gołym okiem na początku.
- Brak maskowania niszczy gwinty, gniazda i płaszczyzny montażowe.
- Praca na zaolejonej powierzchni brudzi media i obniża jakość kolejnych elementów.
- Przetrzymywanie strumienia w jednym miejscu tworzy plamy i nierówności, które od razu widać pod światło.
- Pomijanie testu kończy się tym, że cały detal wygląda gorzej niż próbka, na której wszystko wydawało się poprawne.
Do tego dochodzi jeszcze jedna rzecz, którą często bagatelizuje się w warsztacie: odległość od kolejnego etapu. Jeśli po czyszczeniu detal ma trafić do lakierni, nie powinien długo stać otwarty na kurz i wilgoć. Przy aluminium to nie detal kosmetyczny, tylko realny wpływ na przyczepność i powtarzalność dalszej obróbki. Gdy czuję, że warunki są zbyt niepewne, wolę zmienić metodę niż ratować coś na siłę.
To prowadzi do następnego pytania, bo nie każdy detal powinien przechodzić przez klasyczne piaskowanie w ogóle.
Kiedy wybrać inną metodę niż klasyczne piaskowanie
Nie każda część potrzebuje tego samego traktowania. Czasem lepiej działa delikatne szkiełkowanie, czasem soda, a czasem zwykłe czyszczenie mechaniczne albo chemiczne. Ja patrzę przede wszystkim na trzy rzeczy: grubość ścianki, oczekiwany wygląd końcowy i to, czy powierzchnia ma później pracować jako baza pod kolejną warstwę, czy tylko wyglądać czysto.
| Metoda | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Szklane kulki | Gdy liczy się estetyka, równomierny mat i zachowanie wymiaru | Łagodny efekt, dobra kontrola, powtarzalność | Nie zawsze wystarczą przy ciężkich powłokach |
| Soda | Przy delikatnym usuwaniu powłok i zabrudzeń | Mała agresja, dobra dla wrażliwych elementów | Słabsza skuteczność na mocno trzymających się warstwach |
| Czyszczenie chemiczne | Gdy trzeba oszczędzić geometrię albo wejść w trudno dostępne miejsca | Brak uderzeniowego kontaktu ze ścierniwem | Wymaga kontroli chemii, czasu i późniejszego domycia |
| Włókniny i szczotki | Do miejscowych poprawek, krawędzi i małych serii | Tania, szybka i łatwa do kontrolowania metoda | Nie zastąpi pełnego oczyszczenia przy większych zabrudzeniach |
Jeśli detal ma zostać tylko odświeżony wizualnie, szklane kulki zwykle są najlepszym kompromisem. Jeśli ma być przygotowany pod wymagającą powłokę lub wymaga mocniejszego zdjęcia starej warstwy, wtedy szukam bardziej „chwytnych” rozwiązań. W praktyce najgorsze decyzje zapadają wtedy, gdy ktoś chce jedną metodą załatwić cały zakres problemu, bez oglądania stanu materiału.
Kiedy wybór technologii jest już jasny, wracam do przyziemnego pytania, czyli ile taka usługa kosztuje i co naprawdę zawiera wycena.
Ile kosztuje usługa i jak oceniam wycenę
Na polskim rynku ceny są mocno zróżnicowane, ale da się wskazać sensowne widełki. Przy prostych, większych powierzchniach spotyka się stawki rzędu 40–70 zł/m². Felgi aluminiowe zwykle mieszczą się w przedziale około 55–130 zł za sztukę, zależnie od rozmiaru, stopnia zabrudzenia i tego, czy usługa obejmuje tylko oczyszczenie, czy też dalszą renowację. Małe, nietypowe elementy bywają rozliczane godzinowo, często od około 250 zł/h.
| Rodzaj zlecenia | Typowa stawka | Co zwykle podnosi cenę |
|---|---|---|
| Proste powierzchnie i konstrukcje | 40–70 zł/m² | Duży stopień zabrudzenia, trudny dostęp, dodatkowe zabezpieczenia |
| Felgi aluminiowe | 55–130 zł/szt. | Rozmiar, stan lakieru, potrzeba prostowania lub malowania |
| Małe elementy nietypowe | od ok. 250 zł/h | Ręczna manipulacja, maskowanie, precyzyjne prowadzenie procesu |
Przy wycenie zawsze sprawdzam, czy cena obejmuje tylko obróbkę, czy także mycie, maskowanie, suszenie, zabezpieczenie po procesie i transport. To właśnie w tych „dodatkach” najczęściej kryje się różnica między sensowną ofertą a pozornie tanim zleceniem. Jeśli pojawia się pakiet z malowaniem albo pełną renowacją, koszt naturalnie rośnie, ale za to odpada ryzyko niekompatybilnych etapów i improwizacji na ostatniej prostej.
Gdy mam już koszt i technologię, zostaje najważniejsze: ocenić, czy efekt faktycznie nadaje się do dalszej pracy, a nie tylko wygląda dobrze na zdjęciu.
Co sprawdzam po zakończeniu obróbki, zanim element pójdzie dalej
Ja po zakończeniu obróbki sprawdzam przede wszystkim równość faktury, zachowanie krawędzi i to, czy gwinty oraz płaszczyzny montażowe pozostały nietknięte. Nie szukam efektu „im bardziej matowo, tym lepiej”, tylko powtarzalności. Jeśli powierzchnia wygląda spójnie, a detal nie ma miejsc przegrzanych ani nadmiernie chropowatych, wiem, że mogę go przekazać do kolejnego etapu.
- czy faktura jest jednolita na całej powierzchni,
- czy krawędzie nie zostały podbite,
- czy nie ma śladów po zbyt długim zatrzymaniu dyszy w jednym miejscu,
- czy nie zostały naruszone gwinty, otwory i powierzchnie przylgowe,
- czy detal został odtłuszczony i zabezpieczony przed kolejnym etapem.
Jeżeli mam choć cień wątpliwości, robię próbę na bliźniaczym elemencie albo na niewidocznym fragmencie i koryguję ustawienia. To proste podejście zwykle daje lepszy rezultat niż gonienie za szybkością. W pracy z aluminium właśnie cierpliwość i kontrola parametrów robią największą różnicę, a nie sama siła strumienia.
