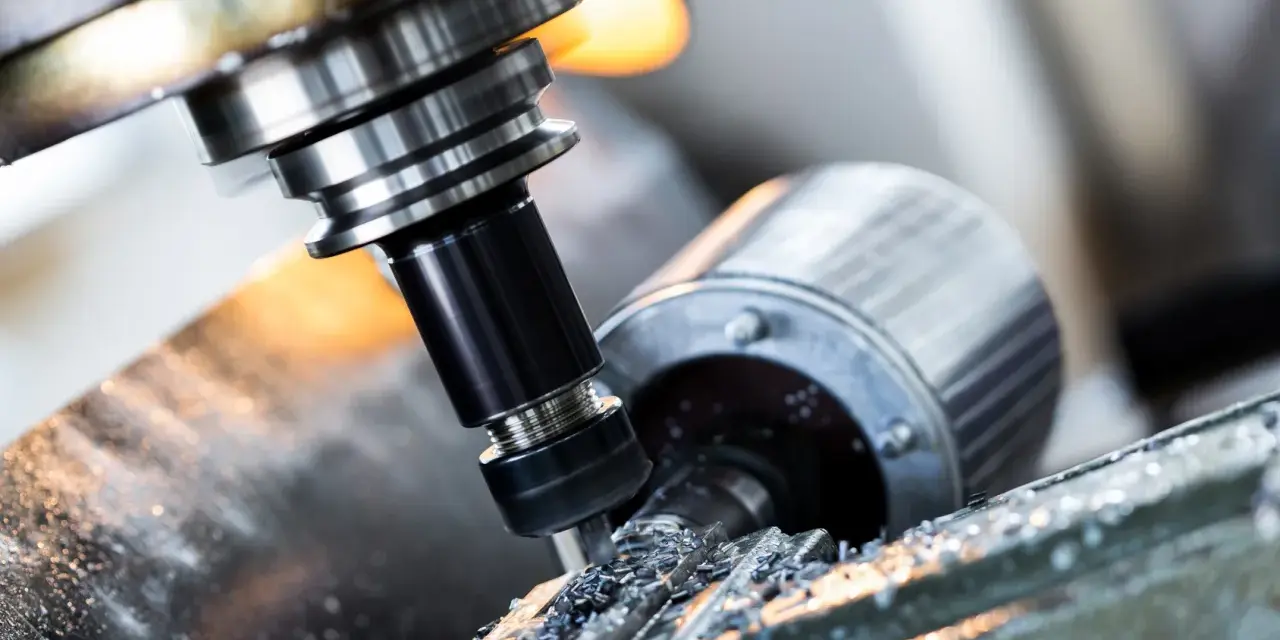

Dobierając narzędzia do frezowania, łatwo skupić się na średnicy, a pominąć geometrię, materiał i to, jaki ślad ma zostać na detalu po obróbce. A właśnie te trzy rzeczy najczęściej decydują o tym, czy frezowanie idzie płynnie, czy kończy się drganiami, szybkim zużyciem krawędzi i poprawkami. W tym tekście porządkuję najważniejsze typy frezów, pokazuję, do czego naprawdę służą, i podpowiadam, jak dobrać je do materiału oraz do dalszej obróbki powierzchni.
Najważniejsze informacje, które warto mieć pod ręką
- Dobór frezu zaczyna się od operacji - inne narzędzie sprawdzi się przy planowaniu, inne przy rowkowaniu, a jeszcze inne przy profilowaniu 3D.
- Liczba ostrzy ma znaczenie - aluminium zwykle lubi 2-3 ostrza, stal częściej 4-6, a przy materiałach trudnych do obróbki liczy się przede wszystkim stabilność i odprowadzanie wióra.
- Największym wrogiem trwałości narzędzia są wysięg, bicie, zła geometria i słabe usuwanie wióra.
- Frez monolityczny i frez z płytkami rozwiązują różne problemy: pierwszy lepiej radzi sobie z detalami i precyzją, drugi z dużym ubytkiem materiału i produkcją seryjną.
- Jeśli detal trafi do piaskowania, ważniejsze od „lustra” jest równomierne frezowanie, brak zadziorów i przewidywalny naddatek pod dalszą obróbkę.
Od czego naprawdę zależy wybór frezu
Ja zwykle zaczynam od trzech pytań: co skrawam, jak głęboko i jaki efekt ma zostać po wyjściu narzędzia. Dopiero potem patrzę na katalog. Sama nazwa frezu niewiele mówi, jeśli nie wiadomo, czy pracuje w zgrubnej kieszeni, przy planowaniu dużej płaszczyzny, czy przy wykańczaniu małego konturu.
- Rodzaj operacji - planowanie, rowkowanie, obróbka kieszeni, profilowanie, fazowanie i wykańczanie to różne zadania, więc nie da się ich zamknąć jednym frezem.
- Materiał obrabiany - aluminium zachowuje się inaczej niż stal, a żeliwo inaczej niż stal nierdzewna.
- Sztywność układu - maszyna, oprawka, uchwyt i wysięg narzędzia tworzą jeden system. Jeśli jeden element jest słaby, cierpi całe skrawanie.
- Wymagane wykończenie - przy zgrubnej obróbce liczy się tempo, przy wykańczaniu stabilność i jakość powierzchni.
- Odprowadzanie wióra - przy głębokich kieszeniach i długim wiórze to często ważniejszy temat niż sama twardość narzędzia.
W praktyce najlepszy frez to nie ten „najmocniejszy” z opisu producenta, tylko ten, który pasuje do geometrii zadania. Z tego właśnie wynika sens podziału na konkretne typy narzędzi frezarskich.

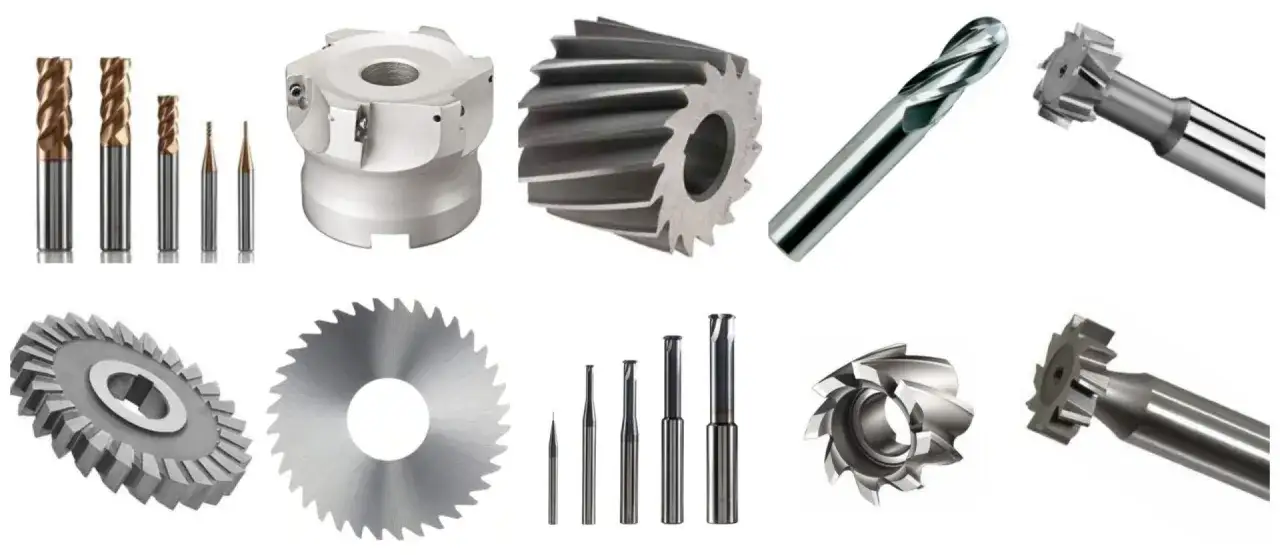

Najczęściej spotykane frezy i co nimi zrobisz
W katalogach łatwo się zgubić, ale w warsztacie większość decyzji sprowadza się do kilku sprawdzonych grup. Poniżej zestawiam te, które realnie pojawiają się najczęściej w obróbce metalu i w typowych pracach technicznych.
| Typ frezu | Do czego najlepiej się nadaje | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Frez palcowy | Kieszenie, rowki, kontury 2D i 3D, małe detale | Duża uniwersalność i dobra kontrola nad kształtem | Przy dużym ubytku materiału pracuje wolniej niż frez płytkowy |
| Frez walcowo-czołowy | Płaszczyzny, obróbka krawędzi, precyzyjne przejścia | Łączy skrawanie czołowe i obwodowe, więc jest bardzo praktyczny | Wymaga stabilnego prowadzenia i sensownej strategii przejść |
| Frez czołowy z płytkami | Planowanie dużych powierzchni i zgrubne zdejmowanie materiału | Wysoka wydajność i korzystny koszt przy większej liczbie sztuk | Mniej opłacalny przy małych detalach i bardzo ciasnych przestrzeniach |
| Frez tarczowy lub piłkowy | Wąskie rowki, przecinanie, szczeliny, operacje boczne | Skuteczny tam, gdzie przestrzeń robocza jest ograniczona | Wrażliwy na bicie i niewłaściwe mocowanie |
| Frez kulowy | Powierzchnie 3D, promienie, formy, modelowanie | Daje swobodę przy złożonej geometrii | Nie jest najlepszy do szybkiego zgrubnego zbierania materiału |
| Frez fazujący lub do zaokrągleń | Złamanie krawędzi, fazy, wykończenie ostrych przejść | Pomaga przygotować detal do montażu, malowania lub piaskowania | Nie zastąpi pełnej obróbki powierzchni |
W nowocześniejszej produkcji bardzo często pojawia się też frezowanie z dużym posuwem. Taki frez nie zastępuje klasycznego narzędzia czołowego, ale przy szybkim zgrubnym zbieraniu materiału daje dużo lepszą stabilność niż próba „dociśnięcia” zwykłego frezu agresywnymi parametrami.
Jeśli miałbym wskazać jedną praktyczną zasadę, powiedziałbym tak: najpierw dopasuj geometrię narzędzia do operacji, dopiero później do ceny. To właśnie tutaj najczęściej robi się różnicę między obróbką przewidywalną a przypadkową.
Jak dobrać frez do materiału bez zgadywania
Materiał obrabiany zmienia niemal wszystko: sposób łamania wióra, temperaturę skrawania, zużycie krawędzi i wymagania wobec geometrii ostrza. Dlatego przy wyborze nie patrzę wyłącznie na nazwę stali czy stopu, ale na to, jak materiał zachowuje się podczas cięcia.
W uproszczeniu: im trudniej odprowadzić wiór, tym większe znaczenie ma geometria rowka i liczba ostrzy. Dla aluminium zwykle sprawdzają się frezy 2- lub 3-ostrzowe, bo łatwiej wyrzucają wiór i mniej „kleją” materiał. W stali częściej wygrywają 4- lub 6-ostrzowe, szczególnie gdy liczy się stabilność i jakość powierzchni.
| Materiał | Co zwykle działa najlepiej | Na co uważać |
|---|---|---|
| Aluminium i stopy lekkie | Ostre krawędzie, 2-3 ostrza, duży kąt helisy, gładkie rowki wiórowe | Zbyt wiele ostrzy szybko zatyka narzędzie i pogarsza odprowadzanie wióra |
| Stal konstrukcyjna | Stabilna geometria, 4-6 ostrzy, sensowna powłoka, przewidywalny posuw | Zbyt agresywne parametry kończą się drganiami i wykruszeniem krawędzi |
| Żeliwo | Wytrzymała krawędź tnąca i odporność na ścieranie | Pył i drobny wiór są abrazyjne, więc narzędzie musi to znosić bez szybkiego tępenia |
| Stal nierdzewna i stopy żaroodporne | Dodatnia geometria, pewne chłodzenie, ograniczony wysięg | Materiał lubi się umacniać, więc narzędzie nie może tylko „głaskać” powierzchni |
Warto też pamiętać o kącie helisy, czyli skręceniu rowka wiórowego. Niższy kąt zwykle pomaga przy zgrubnej obróbce, a wyższy daje łagodniejsze wejście w materiał i lepsze wykończenie. To nie jest detal marketingowy - w praktyce potrafi zadecydować o tym, czy frez będzie pracował spokojnie, czy zacznie zostawiać nieprzyjemne ślady na powierzchni.
Dobór pod materiał prowadzi wprost do następnego pytania: co najbardziej skraca życie narzędzia, nawet jeśli na papierze wszystko wygląda poprawnie.
Co naprawdę niszczy narzędzie w codziennej pracy
Najczęstsze problemy nie wynikają z „wadliwego frezu”, tylko z nieudanej kombinacji parametrów i mocowania. To dobra wiadomość, bo takie błędy da się skorygować bez wymiany całego procesu.
- Za duży wysięg - im dłużej narzędzie wystaje z oprawki, tym bardziej rośnie ryzyko drgań i utraty dokładności.
- Bicie promieniowe - nawet niewielkie odchyłki powodują, że jedno ostrze pracuje ciężej od pozostałych. Bicie to po prostu nierówne obciążenie krawędzi tnącej.
- Zły posuw na ostrze - zbyt mały posuw daje tarcie zamiast skrawania, a zbyt duży przeciąża narzędzie.
- Niepasująca geometria - frez do wykańczania nie powinien być używany do brutalnego zdzierania materiału, bo szybko zacznie się wykruszać.
- Słabe odprowadzanie wióra - jeśli wiór zostaje w strefie cięcia, narzędzie grzeje się i traci żywotność.
- Zbyt mała sztywność układu - problemem bywa nie sam frez, tylko oprawka, uchwyt albo detal źle zamocowany w imadle.
Ja najczęściej zaczynam od ograniczenia wysięgu, sprawdzenia mocowania i dopiero potem ruszam parametry skrawania. Czasem wystarcza zmiana liczby ostrzy albo bardziej „otwarta” geometria rowka, żeby proces nagle stał się spokojny. To drobne korekty, ale właśnie one najczęściej robią największą różnicę.
Monolityczny frez czy płytki wymienne
To jeden z ważniejszych wyborów, bo wpływa zarówno na jakość, jak i na koszt procesu. Frez monolityczny zwykle lepiej sprawdza się przy mniejszych detalach, wysokiej dokładności i złożonych konturach. Frez z płytkami wymiennymi wygrywa tam, gdzie trzeba zdejmować dużo materiału i utrzymać sensowny koszt przy większej liczbie części.
| Cecha | Frez monolityczny | Frez z płytkami wymiennymi |
|---|---|---|
| Dokładność | Bardzo dobra, zwłaszcza przy małych średnicach | Dobra, ale zwykle mniej finezyjna |
| Zakres zastosowań | Detal, kontur, kieszeń, profil 3D | Planowanie, zgrubna obróbka, większe powierzchnie |
| Koszt wejścia | Zazwyczaj niższy | Zwykle wyższy, ale opłacalny przy większej wydajności |
| Koszt przy większej serii | Może rosnąć szybciej, jeśli narzędzie szybko się zużywa | Często korzystniejszy dzięki wymianie samych płytek |
| Odporność na duży ubytek materiału | Średnia | Wysoka |
| Najlepszy wybór, gdy | Liczy się precyzja, małe średnice i złożona geometria | Trzeba szybko zbierać materiał z większego elementu |
Gdybym miał uogólnić decyzję, powiedziałbym tak: monolit daje kontrolę, płytki dają wydajność. W warsztacie serwisowym, przy detalach jednostkowych i krótkich seriach, częściej wygrywa monolit. W produkcji powtarzalnej, przy dużych powierzchniach i większym naddatku, sens szybciej mają płytki.
To prowadzi do ostatniego, często pomijanego tematu: co zostawić po frezowaniu, jeśli detal ma jeszcze przejść piaskowanie albo dalsze wykończenie.

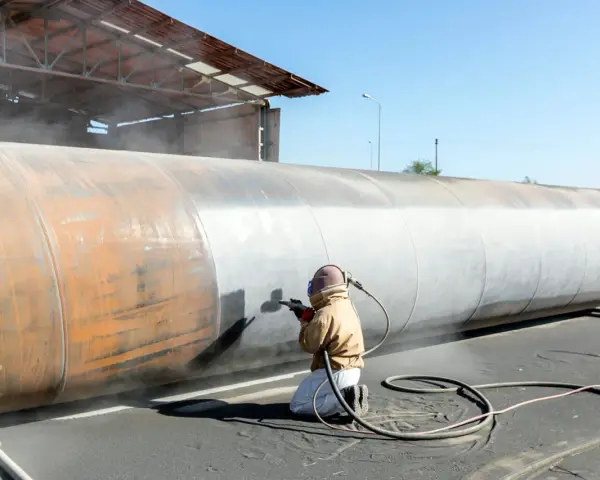

Co zostawić po frezowaniu, gdy detal ma iść do piaskowania lub dalszej obróbki
Piaskowanie poprawia wygląd powierzchni i usuwa naloty, ale nie naprawia geometrii. Jeśli po frezowaniu zostaną fale po drganiach, ostre zadziory albo głębokie ślady po przejściu narzędzia, po piaskowaniu i tak będą widoczne albo wrócą w postaci nierównej faktury.
- Usuń zadziory przed piaskowaniem - samo śrutowanie czy piaskowanie nie powinno być traktowane jako główna operacja gratowania.
- Zostaw równy naddatek - ważniejsza jest powtarzalność niż „jak najwięcej materiału na zapas”.
- Wygładź ślad po ostatnim przejściu - końcowa ścieżka narzędzia powinna być przewidywalna i jednolita.
- Nie liczyć na piaskowanie jako korektę wymiaru - to proces wykończeniowy, nie sposób na naprawianie błędów obróbki.
- Ustal kolejność operacji - frezowanie, odgratowanie, piaskowanie, a dopiero potem ewentualna powłoka lub montaż.
W praktyce najlepiej działa prosty standard: najpierw dobieram frez do zadania, potem dopasowuję geometrię do materiału, a na końcu sprawdzam, jaki ślad ma zostać na powierzchni po dalszej obróbce. Taki porządek oszczędza czas, ogranicza poprawki i daje detal, który wygląda profesjonalnie nie tylko na zdjęciu, ale przede wszystkim w ręce.
