Najważniejsze rzeczy do zapamiętania przed zakupem i pracą
- Układ trzech rolek nie łamie materiału w jednym punkcie, tylko stopniowo nadaje mu promień.
- Najlepiej sprawdza się przy łukach, obręczach, zadaszeniach, osłonach i elementach konstrukcyjnych o dużym promieniu.
- Przy profilach zamkniętych ważny jest dobry napęd i stabilne prowadzenie, bo poślizg od razu psuje geometrię.
- Dobór maszyny zaczynam od przekroju materiału, wymaganej powtarzalności i tego, czy produkcja ma być jednostkowa, czy seryjna.
- Po gięciu często warto przewidzieć piaskowanie, bo usuwa zgorzelinę, rdzę i ślady technologiczne przed malowaniem.
- Najwięcej problemów powodują zbyt mały promień, brak próbki i pomijanie sprężynowania materiału.

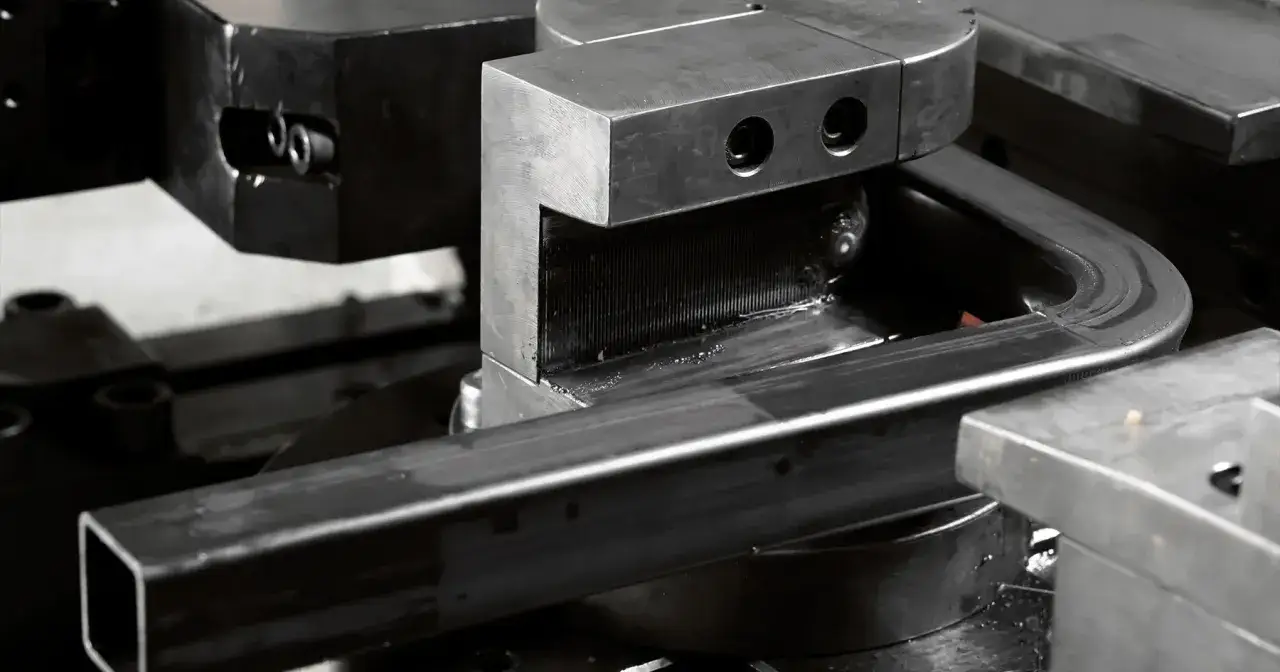

Jak pracuje układ trzech rolek
Najprościej mówiąc, materiał przechodzi między rolkami, a jedna z nich stopniowo wymusza jego ugięcie. Nie ma tu jednego gwałtownego zagięcia, tylko seria kontrolowanych przejść, dzięki którym promień narasta płynnie. To właśnie dlatego taka technologia dobrze radzi sobie z łukami i pierścieniami, a gorzej z bardzo ciasnymi załamaniami.
W dobrze ustawionej maszynie najważniejsze są trzy rzeczy: docisk, symetria i powtarzalność przejść. Jeśli docisk jest zbyt agresywny, materiał zaczyna się spłaszczać albo lokalnie odkształcać. Jeśli z kolei ustawienie rolek jest zbyt zachowawcze, łuk wyjdzie za płaski i trzeba będzie robić kolejne korekty.
W praktyce spotykam dwa podejścia do napędu. W prostszych rozwiązaniach część rolek prowadzi materiał, a operator kontroluje proces ręcznie lub półautomatycznie. W mocniejszych konfiguracjach, szczególnie przy profilach zamkniętych, napęd na trzy osie wyraźnie ogranicza poślizg i poprawia stabilność prowadzenia. To detal, który na papierze wygląda niepozornie, ale w produkcji seryjnej robi dużą różnicę.
Trzeba też pamiętać o sprężynowaniu, czyli częściowym powrocie materiału po odciążeniu. Ja zawsze zakładam, że końcowy promień nie wyjdzie idealnie „z marszu” i trzeba go skorygować próbą. Dzięki temu unika się sytuacji, w której seria jest już ustawiona, a ostatni detal nadal nie trzyma wymiaru.
Jakie elementy można na niej formować
Z takiej technologii korzysta się przede wszystkim tam, gdzie potrzebne są łuki o większym promieniu, a nie ostre załamania. W praktyce są to elementy spotykane w konstrukcjach stalowych, zabudowie technicznej i obróbce warsztatowej. Ja najczęściej widzę zastosowanie przy:
- rurach stalowych, nierdzewnych i aluminiowych,
- profilach zamkniętych, zwłaszcza prostokątnych i kwadratowych,
- płaskownikach i prętach, jeśli model maszyny jest do tego przystosowany,
- obręczach, pierścieniach i segmentach okręgów,
- łukach do balustrad, zadaszeń, konstrukcji reklamowych i osłon maszyn.
Nie każdy materiał zachowa się tak samo. Aluminium zwykle jest bardziej „wdzięczne” w gięciu, ale łatwiej je pofalować przy złym docisku. Stal nierdzewna wymaga większej dyscypliny ustawień, bo błędy widać później zarówno w geometrii, jak i w wyglądzie powierzchni. Przy grubych ściankach i małych promieniach ograniczeniem staje się już nie sama maszyna, tylko fizyka materiału.
Jeśli ktoś oczekuje bardzo ciasnego łuku, warto uczciwie powiedzieć, że to nie jest teren dla tej technologii w jej najprostszej wersji. Wtedy lepiej rozważyć inną metodę gięcia albo zmienić projekt detalu. Na tym etapie oszczędza się najwięcej czasu, bo nie walczy się potem z odkształceniami, których nie da się już „odgiąć” bez śladu.
Jak dobrać maszynę do warsztatu lub produkcji seryjnej
Ja zaczynam od trzech pytań: jaki przekrój obrabiam, jak często powtarzam ten sam detal i czy liczy się głównie cena zakupu, czy czas ustawienia. Dopiero potem patrzę na sterowanie, napęd i osprzęt. W praktyce to właśnie te elementy decydują, czy maszyna będzie zarabiać, czy tylko zajmie miejsce w hali.
| Wariant maszyny | Kiedy ma sens | Co daje | Na co uważać |
|---|---|---|---|
| Manualna | Mały warsztat, krótkie serie, prostsze łuki | Niski koszt wejścia i prosta obsługa | Większy wpływ operatora na powtarzalność |
| Hydrauliczna lub mechaniczna z napędem | Średnia produkcja i cięższe przekroje | Większa siła, stabilniejsze gięcie, mniejszy wysiłek ręczny | Trzeba pilnować ustawień i serwisu układu napędowego |
| CNC | Seryjność, powtarzalność, częsta zmiana programów | Zapisywanie ustawień, szybsze przejście między detalami | Wyższy koszt zakupu i większa potrzeba dobrej obsługi technicznej |
Oprócz samego typu napędu patrzę jeszcze na trzy praktyczne detale. Po pierwsze, czy maszyna pozwala łatwo korygować położenie rolek. Po drugie, czy prowadzenie materiału jest stabilne także przy profilach zamkniętych. Po trzecie, czy serwis i części zamienne są realnie dostępne, a nie tylko obiecane w katalogu.
Warto też pamiętać o jednym kompromisie: im większa automatyzacja, tym lepsza powtarzalność, ale też większy koszt wdrożenia. Jeśli ktoś robi kilka łuków tygodniowo, zaawansowane CNC może być przerostem formy nad treścią. Jeśli jednak linia pracuje niemal bez przerwy, prostsza maszyna szybko zacznie ograniczać wydajność.
Najczęstsze błędy, które psują promień i powtarzalność
Najwięcej problemów nie bierze się z samej maszyny, tylko z błędów ustawienia i przygotowania materiału. To dobra wiadomość, bo część z nich da się wyeliminować bez dużych inwestycji. Ja zwracam uwagę przede wszystkim na takie sytuacje:
- zbyt duży jednorazowy docisk, który spłaszcza przekrój i zostawia ślad na materiale,
- brak próbnego gięcia przed uruchomieniem serii,
- ignorowanie sprężynowania, przez co gotowy element wychodzi za „otwarty”,
- poślizg przy profilach zamkniętych, zwykle przez zbyt słaby napęd albo złe prowadzenie,
- niedokładne osiowanie rolek, które daje łuk niesymetryczny lub skręcony,
- praca na materiale z resztkami zgorzeliny, rdzy albo tłuszczu.
Ostatni punkt bywa lekceważony, a szkoda. Brudna powierzchnia nie tylko pogarsza jakość wizualną, ale też utrudnia późniejsze wykończenie. Zdarza się, że detal geometrycznie jest poprawny, a i tak nie nadaje się do oddania klientowi, bo po dalszej obróbce widać ślady po produkcji.
Przy cienkościennych rurach i profilach kluczowe jest podejście „małymi krokami”. Lepsze są dwa lub trzy kontrolowane przejścia niż jeden zbyt mocny nacisk. To szczególnie ważne wtedy, gdy element ma potem trafić do spawania, lakierowania albo dekoracyjnego wykończenia.
Jak piaskowanie wpływa na końcową jakość elementu
Piaskowanie, a szerzej czyszczenie strumieniowo-ścierne, ma w tym procesie bardzo praktyczną rolę: usuwa zgorzelinę, rdzę, stare powłoki i zabrudzenia technologiczne. Po gięciu jest to szczególnie ważne, bo materiał często ma ślady po rolkach, lokalne przebarwienia albo drobne naloty, które trzeba usunąć przed dalszym zabezpieczeniem. Jeśli detal ma być malowany proszkowo lub klasycznie, dobrze przygotowana powierzchnia naprawdę zmienia trwałość powłoki.
W praktyce często pracuje się do stopnia czystości Sa 2,5 według ISO 8501-1, bo to bezpieczny poziom dla wielu systemów ochronnych. Nie oznacza to jednak, że każda powierzchnia ma być obrabiana identycznie. Przy stali konstrukcyjnej można pozwolić sobie na mocniejsze ścierniwo, ale przy nierdzewce i elementach dekoracyjnych trzeba uważać, żeby nie przesadzić z agresywnością procesu.
Najrozsądniejsza kolejność przy wielu detalach wygląda tak: najpierw gięcie i korekta geometrii, potem usunięcie zadziorów, następnie piaskowanie lub śrutowanie, a na końcu odtłuszczenie i zabezpieczenie antykorozyjne. Gdy odwróci się tę kolejność, ryzykuje się uszkodzenie świeżej warstwy ochronnej albo dodatkowe zabrudzenia po obróbce mechanicznej.
Ja szczególnie pilnuję jeszcze jednej rzeczy: po piaskowaniu stal nie powinna długo czekać „na później”. Im dłużej leży w wilgotnym otoczeniu, tym szybciej łapie nalot korozyjny. Dlatego w dobrze ustawionym procesie przygotowanie powierzchni, malowanie i ewentualne suszenie są połączone w jedną, krótką sekwencję.
Jak połączyć gięcie z piaskowaniem bez strat jakości
Najlepszy efekt daje proces, w którym każdy etap przygotowuje następny, zamiast z nim walczyć. Ja prowadziłbym to tak: najpierw określenie promienia i naddatków na końcach, potem próbka technologiczna, następnie właściwe gięcie, później czyszczenie powierzchni i dopiero na końcu malowanie, cynkowanie lub inna forma zabezpieczenia. Taka kolejność jest zwyczajnie mniej ryzykowna.
- Sprawdź przekrój, grubość ścianki i minimalny promień, który ma sens dla danego materiału.
- Zrób detal próbny, zanim ustawisz całą serię.
- Usuń zadziory i ślady po cięciu, żeby rolki nie pracowały na nieregularnej krawędzi.
- Po gięciu oczyść element z osadów, zgorzeliny i korozji przez piaskowanie lub śrutowanie.
- Dobierz ścierniwo do materiału i do tego, jak ma wyglądać gotowa powierzchnia.
- Jak najszybciej zabezpiecz detal przed ponownym utlenieniem.
W zakładach, które łączą obróbkę mechaniczną z przygotowaniem powierzchni, taka dyscyplina procesu zwykle daje lepszy rezultat niż „poprawianie wszystkiego po fakcie”. Właśnie tu widać, że sama geometria to dopiero połowa pracy. Druga połowa to wykończenie, które decyduje, czy element będzie wyglądał profesjonalnie i wytrzyma w eksploatacji tyle, ile powinien.
