Najważniejsze rzeczy, które decydują o jakości gięcia
- Element roboczy do gięcia dobiera się do średnicy, grubości ścianki i promienia, a nie tylko do modelu maszyny.
- Dokładna obróbka skrawaniem odpowiada za pasowanie i powtarzalność łuku, a piaskowanie za czystość i przygotowanie powierzchni zewnętrznej.
- Zbyt mały promień gięcia zwykle kończy się spłaszczeniem, owalizacją albo pęknięciem materiału.
- W praktyce liczy się też materiał narzędzia, typ mocowania i to, czy detal jest katalogowy, czy wykonywany pod konkretną rurę.
- Piaskowanie ma sens przy korpusie lub elemencie do zabezpieczenia, ale nie zastępuje dokładnej obróbki strefy roboczej.

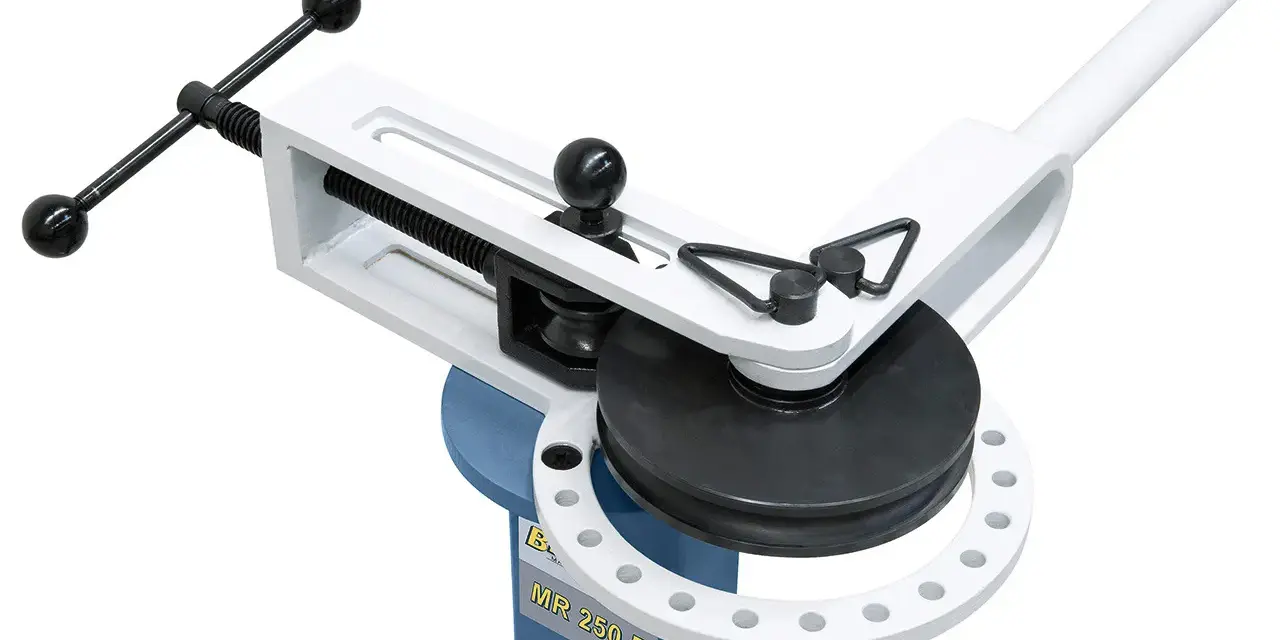

Jak działają kamienie do giętarki i gdzie są używane
W praktyce pod tą nazwą kryją się elementy robocze, które nadają rurze lub profilowi kształt podczas gięcia: rolki, formy gnące, stemple albo segmenty prowadzące. Ich zadanie jest proste tylko z pozoru. Muszą utrzymać materiał w osi, wymusić właściwy promień i rozłożyć nacisk tak, żeby ścianka nie uciekała na zewnątrz łuku. W giętarkach beztrzpieniowych to właśnie geometria tego detalu decyduje o tym, czy łuk będzie powtarzalny, czy złapie deformację już przy pierwszym przejściu.
W katalogach producentów widać, że nie jest to rozwiązanie uniwersalne. Stok Tools podaje zakres od fi 10 do 114 mm oraz promienie 3D, 4D i 5D, a to od razu pokazuje, że taki osprzęt dobiera się do konkretnego zadania, nie do jednej maszyny na wszystko. W praktyce używa się go przy giętarce ręcznej, pneumatycznej, hydraulicznej i mechaniczno-elektrycznej, a osobno traktuje się rury okrągłe, profile kwadratowe i prostokątne.
Najprościej patrzeć na to tak: maszyna daje siłę, a kamień lub rolka nadaje geometrię. Bez dobrze dobranej geometrii nawet mocna giętarka zrobi łuk, który wygląda poprawnie tylko z daleka. Dalej ważne stają się już nie same wymiary, lecz jakość obróbki i powierzchni.
Dlaczego obróbka skrawaniem i piaskowanie mają znaczenie
Dla mnie to jedna z tych rzeczy, które łatwo zbagatelizować, a potem płaci się za nie zużyciem materiału. Obróbka skrawaniem odpowiada za precyzję promienia, osiowość i pasowanie do mocowania. Piaskowanie, czyli obróbka strumieniowo-ścierna, nie robi z detalu części roboczej, ale usuwa zgorzelinę, rdzę, resztki po odlewie i przygotowuje korpus do zabezpieczenia powierzchni.
| Etap | Co robi | Efekt w praktyce |
|---|---|---|
| Toczenie i frezowanie | Nadaje promień, rowek i bazę pod montaż | Lepsze prowadzenie rury, mniej bicia |
| Szlifowanie | Wygładza strefy robocze | Mniejsze tarcie i bardziej powtarzalny ślad gięcia |
| Piaskowanie | Usuwa naloty po odlewie, rdzę i zabrudzenia | Czysty korpus, lepsza przyczepność powłoki |
| Zabezpieczenie | Powłoka malarska lub olejowa | Mniejsza korozja podczas magazynowania i pracy |
Ważne zastrzeżenie: piaskowanie nie powinno zastępować obróbki roboczej. Powierzchnia, po której ślizga się materiał, musi pozostać dokładna; zbyt agresywne śrutowanie podnosi chropowatość i przyspiesza zużycie. W standardach przygotowania stali piaskowanie służy przede wszystkim do oczyszczania powierzchni przed powłoką, a nie do kształtowania promienia roboczego.
To właśnie dlatego dobrze wykonany detal często wygląda niepozornie: z zewnątrz jest po prostu czysty i równy, ale krytyczne są mikrometry, których nie widać na pierwszy rzut oka. Po tej stronie zaczyna się dobór pod konkretną rurę i konkretny promień.
Jak dobrać kamienie do giętarki pod średnicę i promień
Ja zaczynam od trzech rzeczy: średnicy zewnętrznej rury, grubości ścianki i wymaganego promienia. Dopiero później patrzę na sam model giętarki. W praktyce to ważniejsze od samej nazwy handlowej, bo dwa elementy opisane podobnie mogą dać zupełnie inny efekt na rurze cienkościennej.
W branży oznaczenie 3D, 4D albo 5D oznacza promień gięcia wyrażony jako wielokrotność średnicy zewnętrznej rury. Im mniejsza wartość, tym ciaśniejszy łuk i większe obciążenie materiału.| Oznaczenie | Znaczenie | Kiedy ma sens |
|---|---|---|
| 3D | Promień = 3 x średnica zewnętrzna rury | Gdy trzeba uzyskać zwarty łuk i materiał jest wystarczająco odporny |
| 4D | Promień = 4 x średnica zewnętrzna rury | Dobry kompromis między zwartym kształtem a bezpieczeństwem gięcia |
| 5D | Promień = 5 x średnica zewnętrzna rury | Lepszy wybór dla cieńszych ścianek i bardziej wymagających materiałów |
Na Allegro małe warianty 1/2" i 3/4" widziałem w okolicach 42-46 zł, rozmiary 1" i 2" za około 55-82 zł, a zestawy 6-elementowe za około 155 zł. To dobrze pokazuje, że cena zależy nie tylko od rozmiaru, ale też od jakości wykonania, materiału i tego, czy kupujesz pojedynczy element, czy komplet pod konkretną serię gięć.
Poza samym promieniem zwracam uwagę na materiał obrabianej rury. Wersje pod stal konstrukcyjną, nierdzewną, kwasoodporną i aluminium nie są wymienne jeden do jednego, bo różnią się zachowaniem pod naciskiem i tarciem. Jeśli dodasz do tego typ giętarki i sposób mocowania, od razu widać, czy szukasz elementu katalogowego, czy rozwiązania pod wymiar. Z tej różnicy wynikają właśnie najczęstsze błędy.
Jakie błędy najczęściej psują łuk i powierzchnię
Największy błąd to traktowanie jednego rozmiaru jako uniwersalnego rozwiązania. Drugi to dobieranie elementu wyłącznie po średnicy nominalnej, bez sprawdzenia grubości ścianki i rzeczywistego promienia gięcia. Trzeci, często niedoceniany, dotyczy samej powierzchni: jeżeli część robocza jest zbyt chropowata albo zużyta, ślad na rurze pogarsza się szybciej niż parametry na papierze.
| Błąd | Co widać na rurze | Jak temu zapobiec |
|---|---|---|
| Zbyt mały promień gięcia | Spłaszczenie, pęknięcie, marszczenie od wewnętrznej strony łuku | Trzymać się katalogowego promienia i nie „dociskać” materiału na siłę |
| Zły materiał narzędzia | Szybkie zużycie, rysy, nieprzewidywalny ślad | Dobrać materiał detalu do materiału rury i planowanego obciążenia |
| Brak zgodności mocowania | Bicie, nierówny łuk, przesunięcie osi | Sprawdzić typ gniazda, klinu i pozycję względem osi maszyny |
| Zbyt chropowata powierzchnia robocza | Większe tarcie i ślady na materiale | Piaskować tylko to, co ma być oczyszczone, a strefę roboczą wykończyć dokładnie |
| Praca na zużytym detalu | Powtarzalna owalizacja i gorsza powtarzalność łuku | Kontrolować promień i wymieniać część, gdy pojawia się wybicie materiału |
Najgorsze, co można zrobić, to uznać, że „jeszcze trochę pochodzi”. W gięciu właśnie ta odrobina zużycia często decyduje o tym, czy seria przejdzie bez poprawek, czy zacznie generować odpad. Dlatego kontrola stanu narzędzia jest równie ważna jak sam dobór rozmiaru.
Jak dbać o elementy robocze, żeby nie traciły geometrii
Po pracy usuwam pył, opiłki i osad po smarze, bo właśnie one przyspieszają zużycie prowadnic i promienia. Dobrą praktyką jest też kontrola krawędzi wejścia i wyjścia, sprawdzenie bicia oraz obejrzenie, czy na promieniu nie pojawiły się wżery, wykruszenia albo wybicie materiału. Jeśli detal ma jeszcze zapas materiału, można go regenerować; jeśli promień roboczy jest już rozjechany, lepiej go wymienić niż ratować półśrodkami.
Piaskowanie ma sens przy renowacji korpusu, po dłuższym składowaniu albo wtedy, gdy trzeba przygotować powierzchnię pod malowanie ochronne. Nie naprawi jednak zużytego promienia roboczego i nie przywróci geometrii, która została już wypracowana przez eksploatację. To ważne rozróżnienie, bo w praktyce wielu użytkowników liczy na efekt jak nowe, a dostaje tylko czystszy, ale nadal zużyty detal.
- czyść element po większej serii, zanim osad się utwardzi
- kontroluj bicie i symetrię przed każdą ważniejszą produkcją
- nie zostawiaj detali w wilgotnym miejscu bez zabezpieczenia
- po renowacji sprawdź, czy piaskowanie nie odsłoniło wad odlewu
- nie zakładaj, że lakier naprawi zużytą geometrię roboczą
Gdy widzę, że ktoś stawia wyłącznie na czyszczenie, a nie na kontrolę wymiaru, zwykle po kilku tygodniach wraca ten sam problem. Dlatego konserwacja ma sens tylko wtedy, gdy obejmuje zarówno powierzchnię, jak i geometrię.
Co sprawdzić przed zamówieniem i odbiorem gotowego zestawu
Zamówienie bez pełnych danych zwykle kończy się poprawkami. Ja proszę minimum o pięć informacji: rzeczywistą średnicę zewnętrzną rury lub profilu, grubość ścianki, materiał, model i typ giętarki oraz oczekiwany promień. Jeśli detal ma być dorabiany, dobrze mieć też zdjęcie mocowania i prosty szkic z wymiarami bazowymi. Dzięki temu od razu widać, czy chodzi o element katalogowy, czy o wykonanie na wymiar.
- średnica zewnętrzna i grubość ścianki materiału
- materiał obrabiany, na przykład stal konstrukcyjna, nierdzewna, aluminium
- typ giętarki i sposób mocowania elementu
- wymagany promień gięcia oraz oczekiwany kształt łuku
- informacja, czy powierzchnia robocza ma być tylko obrobiona, czy także zabezpieczona
Jeśli masz wybór między katalogowym elementem a wykonaniem pod konkretny detal, decyzję opłaca się oprzeć na jakości łuku, a nie na samej cenie zakupu. W oprzyrządowaniu do gięcia mały błąd wymiaru szybko zamienia się w odpad materiałowy, więc dokładna obróbka, rozsądne piaskowanie i dobry dobór promienia zwykle zwracają się szybciej niż najtańsza opcja z ogłoszenia.
