Pompa hydrauliczna z silnikiem elektrycznym to w praktyce kompletne źródło energii dla układu siłowego: silnik napędza pompę, a ta buduje przepływ i ciśnienie potrzebne do pracy siłowników lub innych odbiorników. W dobrze dobranym zestawie liczą się nie tylko parametry katalogowe, ale też czas pracy, temperatura oleju, hałas i łatwość serwisowania. Poniżej rozkładam temat na części, żeby łatwiej ocenić, co kupić, jak to policzyć i jak uniknąć przewymiarowania.
Najkrócej: liczą się ciśnienie, przepływ i cykl pracy
- Najpierw określ ciśnienie robocze i wymagany przepływ, dopiero potem dobieraj silnik i pompę.
- Do prostych, krótkich cykli często wystarcza pompa zębata; przy wyższych ciśnieniach i precyzji lepiej wypada pompa tłokowa.
- Za mały silnik kończy się grzaniem oleju, a nie „oszczędnością” energii.
- Falownik albo pompa o zmiennej wydajności ma sens wtedy, gdy przepływ nie jest stały.
- Rozwiązania 700 bar to już sprzęt specjalny, zwykle do napinaczy, synchronizacji lub ciężkiego serwisu.
Jak działa taki układ i z czego się składa
W uproszczeniu cały zestaw zamienia energię elektryczną w energię hydrauliczną. Silnik obraca wał pompy, pompa tłoczy olej, a ciśnienie pojawia się dopiero wtedy, gdy układ stawia opór. To ważne rozróżnienie, bo sama pompa nie „produkuje” ciśnienia w próżni - ona wytwarza przepływ, a ciśnienie jest skutkiem obciążenia i nastawy zabezpieczeń.
W typowym agregacie hydraulicznym znajdziesz kilka elementów, które razem decydują o trwałości całego układu:
- Silnik elektryczny - najczęściej asynchroniczny AC, czasem DC w zastosowaniach mobilnych lub kompaktowych.
- Pompa - zębata, łopatkowa albo tłokowa, dobrana do wymaganego przepływu i ciśnienia.
- Zbiornik oleju - magazynuje medium, odprowadza ciepło i pozwala oddzielić powietrze od oleju.
- Zawór przelewowy - chroni układ przed zbyt wysokim ciśnieniem.
- Filtracja - zabezpiecza pompę, zawory i siłowniki przed zabrudzeniem.
- Sprzęgło lub łącznik - przenosi napęd z silnika na pompę.
W praktyce właśnie zbiornik, filtr i zawory robią różnicę między zestawem, który działa „na papierze”, a takim, który wytrzymuje codzienną eksploatację. Kiedy rozumiesz już budowę, łatwiej ocenić, do jakich zadań taki napęd naprawdę pasuje.
Gdzie taki napęd sprawdza się najlepiej
Najczęściej widzę go tam, gdzie potrzebny jest powtarzalny ruch, stabilna siła i prosty serwis. W polskich warsztatach i zakładach to przede wszystkim prasy, podnośniki, stoły robocze, zaciski, urządzenia testowe i maszyny, które pracują w krótkich cyklach.
Najbardziej typowe zastosowania to:
- prasy warsztatowe i produkcyjne,
- podnośniki nożycowe oraz stoły podawcze,
- zasilanie siłowników w maszynach do obróbki i montażu,
- stanowiska testowe i układy pomiarowe,
- napinacze, zwalniacze i urządzenia serwisowe wysokociśnieniowe,
- kompaktowe układy mobilne na 12 V lub 24 V DC.
To rozwiązanie ma sens szczególnie wtedy, gdy liczy się prostota uruchomienia i przewidywalność ruchu. Jeśli jednak układ ma pracować długo, z dużą dynamiką albo przy mocno zmiennym obciążeniu, sama pompa o stałej wydajności może okazać się zbyt toporna. W takim przypadku lepiej od razu myśleć o regulacji obrotów, innej pompie albo dodatkowym chłodzeniu.
Właśnie dlatego przy doborze nie zaczynam od ceny, tylko od liczb.
Jak dobrać pompę i silnik do potrzeb
Ja zaczynam od trzech rzeczy: jakie ma być ciśnienie, jaki ma być przepływ i jak długo układ ma pracować pod obciążeniem. Dopiero na tym tle ma sens wybór mocy silnika, typu pompy i wielkości zbiornika. Jeśli ktoś próbuje zacząć od samej mocy „na oko”, zwykle kończy z układem, który grzeje olej albo pracuje wolniej, niż powinien.
Zacznij od ciśnienia i przepływu
Ciśnienie mówi mi, jaką siłę mogę uzyskać na siłowniku. Przepływ mówi, jak szybko ten siłownik się poruszy. To dwa różne parametry i nie da się jednego zastąpić drugim. W praktyce właśnie na tym poziomie powstaje większość błędów zakupowych.
| Parametr | Co oznacza | Na co patrzę w praktyce |
|---|---|---|
| Ciśnienie robocze | Siłę, jaką układ może wygenerować | Czy wystarczy do zadania z zapasem, a nie tylko „na styk” |
| Przepływ | Szybkość ruchu siłownika | Czy cykl będzie akceptowalny dla operatora i procesu |
| Cykl pracy | Jak długo układ pracuje pod obciążeniem | Czy potrzebne jest chłodzenie i większy zbiornik |
| Zasilanie | Rodzaj i dostępność energii | 230/400 V AC w przemyśle, 12/24 V DC w aplikacjach mobilnych |
| Temperatura oleju | Wpływ na trwałość i sprawność | Czy układ nie będzie stale przegrzany |
Policz moc, zanim wybierzesz silnik
Do szybkiego szacunku używam prostego wzoru na moc hydrauliczną: P [kW] = p [bar] × Q [l/min] / 600. Jeśli potrzebujesz 160 bar i 20 l/min, dostajesz około 5,3 kW mocy hydraulicznej. To jeszcze nie oznacza, że wystarczy silnik 5,5 kW, bo trzeba doliczyć straty mechaniczne, stratę na pompie i zapas na rozruch. W realnym projekcie taki zestaw często kończy się bliżej 7,5 kW niż 5,5 kW.
Przy okazji warto patrzeć na pojemność geometryczną pompy i obroty. Przykładowo pompa 12 cm³/obr przy 1450 obr./min da teoretycznie około 17,4 l/min przed stratami. To pokazuje, że sama „moc na tabliczce” nie wystarcza - równie ważne są obroty, lepkość oleju i sprawność całego układu.

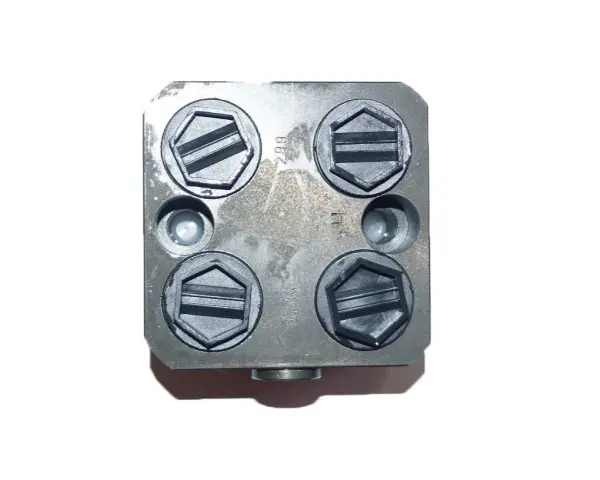

Przeczytaj również: Zawór przelewowy orbitrola - Klucz do sprawnej hydrauliki?
Uwzględnij cykl pracy i temperaturę
Jeśli układ pracuje krótko, z przerwami, można pozwolić sobie na prostszy i tańszy zestaw. Jeśli jednak pompa ma tłoczyć olej przez dłuższy czas, temperatura robi się krytyczna. Wtedy przewymiarowanie silnika bez poprawy chłodzenia zwykle nie pomaga, bo energia i tak zamienia się w ciepło. Ja zawsze pytam też o to, czy przepływ jest stały, czy zmienny - przy zmiennym falownik albo pompa o zmiennej wydajności potrafią dać realną oszczędność.
Po takiej kalkulacji można już sensownie wybrać sam typ pompy, bo liczby przestają być zgadywanką.
Który typ pompy wybrać
W napędach elektrycznych najczęściej wybór sprowadza się do trzech rodzin pomp. Każda ma sens, ale w innym miejscu. Ja patrzę na nie nie przez pryzmat „lepsza czy gorsza”, tylko „czy pasuje do zadania”.
| Typ pompy | Zalety | Ograniczenia | Kiedy wybrać |
|---|---|---|---|
| Zębata | Prosta, tania, odporna, łatwa w serwisie | Większe pulsacje, zwykle głośniejsza, umiarkowana sprawność | Prasy, podnośniki, standardowe agregaty, krótkie cykle |
| Łopatkowa | Cichsza, równy przepływ, dobra kultura pracy | Wrażliwsza na zabrudzenia i trudniejsze warunki | Maszyny warsztatowe i stanowiska, gdzie hałas ma znaczenie |
| Tłokowa | Wysokie ciśnienia, dobra sprawność, wysoka precyzja | Droższa i bardziej wymagająca w projekcie | Układy 250-350 bar i wyżej, aplikacje precyzyjne, systemy specjalne |
Jeśli obciążenie zmienia się w czasie, pompa o zmiennej wydajności albo regulacja obrotów przez falownik często wychodzą lepiej niż przewymiarowany układ z zaworem przelewowym. To nie jest tylko kwestia energii. Mniej dławienia to mniej grzania oleju, a mniej grzania to dłuższe życie uszczelek, zaworów i samej pompy. W 2026 właśnie tu najłatwiej zauważyć różnicę między prostym, starym projektem a sensownie zaprojektowanym napędem.
Dobór typu pompy ogranicza większość problemów, ale montaż potrafi i tak wszystko zepsuć, jeśli zlekceważy się detale.
Najczęstsze błędy przy montażu i eksploatacji
W hydraulice siłowej błędy nie zawsze wychodzą od razu. Czasem układ działa, tylko głośniej, wolniej i coraz drożej. To właśnie najbardziej zdradliwy scenariusz, bo na papierze wszystko wygląda dobrze, a w praktyce rośnie temperatura i spada trwałość.
- Za mały silnik - układ nie utrzymuje parametrów, zabezpieczenia zadziałają za wcześnie, a olej zaczyna się przegrzewać.
- Dobór tylko po ciśnieniu - siłownik ma siłę, ale porusza się zbyt wolno, bo przepływ jest za mały.
- Zły przewód ssawny - zbyt długi lub za cienki przewód powoduje kawitację, czyli powstawanie pęcherzyków pary niszczących elementy pompy i obniżających wydajność.
- Słaba filtracja - zabrudzenia przyspieszają zużycie pompy, zaworów i uszczelnień.
- Brak chłodzenia - olej traci właściwości, a uszczelnienia szybciej się starzeją.
- Źle ustawiony zawór przelewowy - zbyt wysokie ciśnienie może uszkodzić węże, złącza i cylinder.
Jeśli miałbym wskazać jeden błąd, który widzę najczęściej, to byłoby to właśnie ignorowanie temperatury. Gdy olej stale pracuje zbyt gorąco, cały układ zaczyna się starzeć szybciej, nawet jeśli na początku wydaje się sprawny. Kiedy ten etap jest opanowany, pozostaje decyzja praktyczna: kupić gotowy agregat czy zbudować zestaw z komponentów.
Gotowy agregat czy składanie z komponentów
To pytanie wraca bardzo często i nie ma jednej odpowiedzi. Z mojego doświadczenia gotowy agregat wygrywa tam, gdzie liczy się szybki montaż, prosty serwis i mniejsze ryzyko błędu. Składanie z komponentów ma sens wtedy, gdy układ jest nietypowy, ma specyficzny przepływ, wymaga automatyki albo musi współpracować z resztą maszyny w ściśle określony sposób.
| Opcja | Zalety | Ograniczenia | Kiedy ma sens |
|---|---|---|---|
| Gotowy agregat | Szybkie uruchomienie, mniej punktów ryzyka, zwykle prostsza obsługa | Mniejsza elastyczność konfiguracji | Proste maszyny, retrofity, krótki termin wdrożenia |
| Składanie z komponentów | Dopasowanie do nietypowych wymagań i większa kontrola nad projektem | Więcej projektowania, testów i odpowiedzialności po stronie integratora | Maszyny niestandardowe, precyzyjne sterowanie, duża dynamika |
Jeśli chodzi o koszty, widełki są szerokie. Proste kompaktowe zestawy 0,37-2,2 kW spotyka się orientacyjnie od około 1,2-4 tys. zł, solidne agregaty warsztatowe 2-7,5 kW częściej mieszczą się w przedziale 4-15 tys. zł, a układy specjalne, zwłaszcza 700 bar albo synchroniczne, potrafią kosztować dziesiątki tysięcy złotych. Różnicę robi nie tylko moc, ale też zbiornik, sterowanie, chłodzenie, jakość zaworów i wykonanie całej hydrauliki.
Przy stałej pracy bardziej opłaca się myśleć o regulacji obrotów lub o pompie o zmiennej wydajności niż o dokręcaniu kolejnych kilowatów. Przy krótkich cyklach liczy się natomiast prostota i odporność na błędy obsługi. To właśnie dlatego gotowy agregat nie zawsze jest „gorszy” od projektu szytego na miarę - często jest po prostu rozsądniejszy.
Żeby nie przepłacić, na końcu zawsze sprawdzam jeszcze jedną rzecz: czy wszystkie parametry są policzone przed zamówieniem, a nie dopiero po pierwszym rozruchu.
Co sprawdzić przed zamówieniem, żeby układ pracował stabilnie
Zanim wybiorę konkretny zestaw, chcę mieć komplet danych. Bez tego można kupić sprzęt, który formalnie „pasuje”, ale w praktyce nie zapewni odpowiedniej kultury pracy. Taka lista kontrolna oszczędza zwykle więcej pieniędzy niż negocjowanie samej ceny zakupu.
- Czy znam ciśnienie robocze i ciśnienie maksymalne?
- Czy określiłem wymagany przepływ i czas jednego cyklu?
- Czy układ ma pracować ciągle, czy tylko przez krótkie sekwencje?
- Czy wiem, jakie mam zasilanie: 230/400 V AC, 12 V DC czy 24 V DC?
- Czy przewidziałem miejsce na zbiornik, filtr, chłodnicę i dostęp serwisowy?
- Czy zawór przelewowy i pozostałe zabezpieczenia są dobrane do realnego obciążenia?
- Czy olej i uszczelnienia pasują do temperatury oraz środowiska pracy?
Jeśli te dane są na stole, dobór przestaje być zgadywaniem. W praktyce najlepiej działają nie największe, lecz najlepiej zbilansowane zestawy: takie, które dają wymagany przepływ, trzymają temperaturę w ryzach i nie pracują bez sensu na przelewie. To właśnie ten poziom porządku w projekcie najczęściej decyduje o trwałości całej hydrauliki siłowej.
