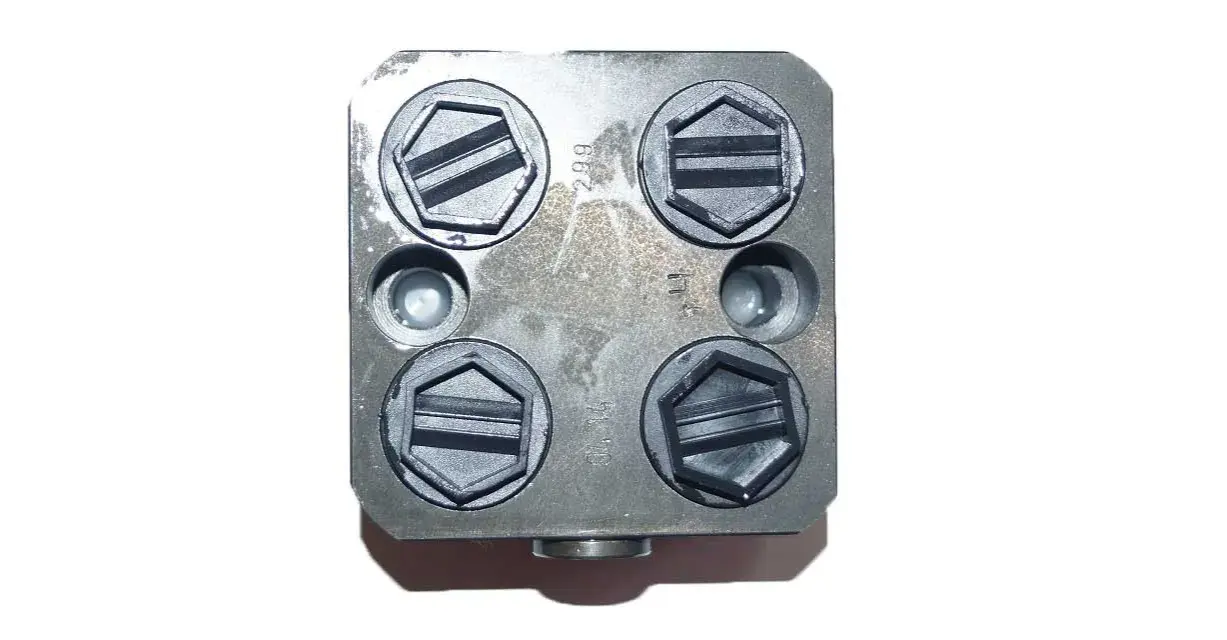

Najważniejsze rzeczy, które trzeba wiedzieć o zaworze przelewowym w orbitrolu
- Zawór przelewowy otwiera się po przekroczeniu nastawy i odprowadza olej, żeby nie dopuścić do nadmiernego wzrostu ciśnienia w układzie kierowniczym.
- Nie każdy orbitrol ma go wbudowanego; czasem ochrona ciśnieniowa jest w pompie, w osobnym bloku albo w układzie priorytetowym.
- Objawy problemu to m.in. ciężki skręt przy niskich obrotach, grzanie oleju, wycie pompy, szarpanie na nierównościach i wycieki po stronie ciśnieniowej.
- Nastawy nie są uniwersalne; w wybranych jednostkach spotyka się wartości 90, 140, 175 lub 210 bar, ale zawsze trzeba je odnieść do konkretnej maszyny i dokumentacji.
- Na końcu skoku nie trzyma się kierownicy długo na oporze, bo to tylko podnosi temperaturę i przyspiesza zużycie elementów.
Jak pracuje zawór przelewowy w układzie z orbitrolem
Ja zawsze rozdzielam w tym temacie dwie funkcje: sterowanie przepływem i ochronę ciśnieniową. Sam orbitrol steruje kierunkiem oleju do siłownika, a zawór przelewowy pilnuje, żeby przy końcu skrętu albo przy nagłym wzroście obciążenia ciśnienie nie rosło bez końca. W praktyce oznacza to jedno: kiedy układ dochodzi do nastawy, zawór otwiera drogę powrotną do zbiornika lub na powrót i odciąża elementy przed przeciążeniem.
W wielu jednostkach, jak pokazuje dokumentacja Danfoss, obok zaworu przelewowego pracują też zawory szokowe i ssawne. Zawór szokowy reaguje na uderzenie z kół i ogranicza skoki ciśnienia po stronie siłownika, a zawór antykawitacyjny pomaga uniknąć zassania powietrza, gdy na jednej z komór pojawia się podciśnienie. To ważne rozróżnienie, bo objawy bywają podobne, ale przyczyna jest inna.
W praktyce zawór przelewowy nie poprawia „siły skrętu” sam z siebie. O tym decydują wydajność pompy, pojemność orbitrola, średnica i skok siłownika oraz to, czy układ ma zawór priorytetowy, który daje pierwszeństwo kierownicy. Bez tego łatwo pomylić ochronę układu z jego wydolnością.
Właśnie dlatego przy diagnozie nie patrzę na relief jak na samotny element, tylko jak na część całego toru zasilania. To prowadzi wprost do pytania, gdzie ten zawór w ogóle siedzi i czy chroni tylko samą kierownicę, czy coś więcej.
Gdzie ten zawór jest zamontowany i co właściwie chroni
W praktyce spotyka się trzy podejścia. Pierwsze to orbitrol z wbudowanym zaworem przelewowym. Drugie to orbitrol bez takiej funkcji, gdzie ochronę zapewnia osobny element w układzie. Trzecie to układ z priorytetem albo LS, w którym zawór w jednostce kierowniczej chroni tylko obieg kierowniczy, a hydraulika robocza musi mieć własne zabezpieczenie.
| Wariant | Co chroni | Kiedy ma sens | Na co uważać |
|---|---|---|---|
| Zawór w orbitrolu | Obieg kierowniczy i jego maksymalne ciśnienie | Gdy konstrukcja ma zintegrowane funkcje zaworowe i zależy nam na kompaktowości | Nie wolno zakładać, że zastępuje ochronę całego układu hydraulicznego |
| Osobny zawór w linii zasilającej | Najczęściej pompę lub główny tor ciśnienia | W prostych lub modernizowanych układach, gdzie orbitrol jest tylko jednostką sterującą | Źle ustawiony może nie ochronić samego orbitrola w odpowiednim momencie |
| Układ LS z zaworem priorytetowym | Najpierw kierownicę, potem resztę obiegu | W maszynach, które muszą łączyć sterowanie i hydraulikę roboczą | Hydraulika robocza wymaga osobnego zabezpieczenia ciśnieniowego |
W systemach load sensing, czyli z sygnałem obciążenia, zawór przelewowy pracuje zwykle razem z zaworem priorytetowym. To układ, który dopasowuje przepływ do zapotrzebowania i najpierw zasila kierownicę, a dopiero później oddaje nadwyżkę do reszty maszyny. W takiej konfiguracji naprawdę łatwo popełnić błąd montażowy: ktoś widzi „zawór w orbitrolu” i zakłada, że całe ciśnienie jest już zabezpieczone. Nie jest.
Jak zwraca uwagę Hydrobig, przy przeróbkach maszyn zdarza się pominięcie osobnego zaworu przelewowego, bo nie każdy orbitrol ma go wbudowanego. To jedna z tych uwag, które brzmią banalnie tylko do momentu, kiedy układ zaczyna przegrzewać olej albo szarpać przy skręcie.
Skoro wiadomo już, gdzie ten element pracuje, najważniejsze staje się rozpoznanie, kiedy zaczyna działać źle. I to zwykle widać wcześniej, niż wielu użytkowników myśli.
Po czym poznać, że układ przelewowy nie działa prawidłowo
Tu najczęściej zaczyna się mylenie objawów. Z zewnątrz wszystko wygląda podobnie: kierownica chodzi ciężko, maszyna skręca z opóźnieniem, pompa hałasuje albo olej robi się wyraźnie gorący. Ja wolę od razu rozdzielić objaw od przyczyny, bo w przeciwnym razie łatwo wymienić dobry element i zostawić uszkodzony.
| Objaw | Co może oznaczać | Co sprawdzić najpierw |
|---|---|---|
| Skręt pojawia się dopiero przy wyższych obrotach lub po rozgrzaniu | Zawór otwiera za wcześnie, pompa ma za mały wydatek albo filtr ogranicza przepływ | Ciśnienie na manometrze, stan filtra, wydajność pompy |
| Pompa wyje, a na końcu skrętu opór rośnie gwałtownie | Zawór jest ustawiony za wysoko, zablokowany albo siłownik dobija do mechanicznego oporu | Krótki test ciśnienia i kontrola ograniczników skrętu |
| Kierownica odbija lub szarpie po uderzeniu koła | Za słabe albo źle dobrane zawory szokowe, brak amortyzacji ciśnienia po stronie siłownika | Nastawy zaworów i stan przewodów przy siłowniku |
| Olej szybko się grzeje | Układ pracuje stale na przelewie i zamienia energię w ciepło | Czy zawór nie otwiera się zbyt wcześnie i czy kierownica nie jest długo trzymana na oporze |
| Wyciek przy wałku orbitrola lub spadek precyzji | Wewnętrzne przecieki, nadciśnienie, zużyte uszczelnienia lub wypracowane gniazda | Czy układ nie był przeciążany i czy ciśnienie nie przekraczało dopuszczalnej wartości |
Najbardziej mylące jest to, że sam zawór nie zawsze jest winny. Gdy układ słabnie po rozgrzaniu, równie dobrze może chodzić o pompę, zanieczyszczony olej albo zbyt mały przepływ przez filtr. Dlatego ja zaczynam od pomiaru, a dopiero potem sięgam po klucze. Inaczej łatwo naprawić skutki, a zostawić przyczynę.
To prowadzi do najpraktyczniejszej części: jak sprawdzić nastawę bez zgadywania i bez ryzyka, że przy regulacji pogorszymy sytuację.
Jak sprawdzić nastawę bez zgadywania
W regulacji zaworu przelewowego najgorsza jest wiara w „na oko”. Na papierze wszystko wygląda prosto, ale w hydraulice siłowej liczy się nie tylko liczba barów, lecz także przepływ, temperatura oleju i to, czy mierzysz właściwą różnicę ciśnień. W dokumentacji Danfoss próba nastawy pilot relief jest wykonywana przy określonym przepływie, co dobrze pokazuje, że sam odczyt bez warunków testu niewiele mówi.
- Ustal, czy zawór jest w orbitrolu, w osobnym bloku czy w pompie.
- Rozgrzej olej do temperatury roboczej, bo zimny olej potrafi zafałszować wynik.
- Podłącz manometr w punkcie wskazanym przez producenta; w układach LS patrz na różnicę P-T, a nie tylko na sam P.
- Wykonaj krótki skręt do oporu i odczytaj ciśnienie tylko na czas pomiaru.
- Jeśli nastawa wymaga korekty, rób ją małymi krokami i po każdym kroku wykonaj próbę.
- Po regulacji sprawdź położenie neutralne, reakcję na kilka pełnych cykli i temperaturę oleju.
Jedna rzecz jest tu szczególnie ważna: nie trzyma się kierownicy na oporze dłużej, niż to konieczne do odczytu. To nie jest test wytrzymałościowy, tylko szybka kontrola. Dłuższe przytrzymanie po prostu grzeje olej i obciąża układ bez żadnego pożytku.
Jeżeli ciśnienie nie dochodzi do zadanej wartości mimo regulacji, nie dokręcam śruby „do końca”. Najczęściej problem siedzi gdzie indziej: w pompie, filtrze, zaworze priorytetowym, złym podłączeniu przewodów albo w samej mechanice siłownika. To ważniejsze niż kosmetyczne kręcenie nastawą.
Błędy montażowe i eksploatacyjne, które robią największą różnicę
W hydraulice kierowniczej drobny błąd montażowy potrafi wywołać duży objaw. Najbardziej kosztowne są zwykle nie spektakularne awarie, tylko nawyki, które przez długi czas wydają się „w porządku”.
- Brak osobnej ochrony dla pompy i hydrauliki roboczej. Zawór w orbitrolu nie zawsze zabezpiecza cały układ. Jeśli masz wspólne zasilanie dla kierownicy i osprzętu, każdy tor może potrzebować własnego limitu ciśnienia.
- Trzymanie kierownicy na oporze. To szybka droga do grzania oleju i niepotrzebnego obciążania reliefu.
- Brudny lub źle dobrany olej. W wielu jednostkach optymalna lepkość robocza mieści się w zakresie 16-46 mm²/s. Zbyt gęsty olej na zimno zwiększa opory, a zbyt rzadki pogarsza szczelność i stabilność pracy suwaka.
- Zamiana przewodów P, T, L i R. Taki błąd potrafi dać gwałtowne szarpnięcie przy uruchomieniu albo kompletnie rozjechać działanie układu.
- Zbyt mały lub zbyt duży orbitrol względem siłownika. Pojemność jednostki musi pasować do liczby obrotów, jakie mają być potrzebne od oporu do oporu. W wielu układach celuje się w 3-5 obrotów, ale to nadal trzeba odnieść do konkretnej maszyny.
Tu najbardziej pomaga dyscyplina serwisowa. Ja zawsze sprawdzam nie tylko sam zawór, ale też filtrację, czystość oleju i stan ograniczników skrętu. W praktyce to właśnie te rzeczy najczęściej decydują o tym, czy relief będzie pracował okazjonalnie, czy zamieni się w stały punkt strat.
Skoro wiadomo już, jak łatwo przeciążyć układ, pozostaje pytanie najważniejsze dla doboru: jakie nastawy spotyka się w praktyce i czego nie wolno kopiować z innej maszyny.
Jak dobrać nastawę do konkretnej maszyny
Tu najbardziej pomocne są liczby, ale tylko jako punkt odniesienia. W katalogach wybranych jednostek kierowniczych spotyka się nastawy zaworu przelewowego na poziomie 90, 140, 175 i 210 bar. Zawory szokowe bywają ustawiane wyżej, na przykład na 150, 200, 240 lub 260 bar, a różnica między nimi a reliefem ma zwykle wynosić około 50 bar. To nie jest uniwersalny standard dla każdego orbitrola, tylko przykład pokazujący logikę doboru.
| Element | Typowe wartości spotykane w wybranych jednostkach | Wniosek praktyczny |
|---|---|---|
| Zawór przelewowy | 90, 140, 175, 210 bar | Nastawę trzeba dopasować do pompy, siłownika i dopuszczalnego ciśnienia całego układu |
| Zawory szokowe | 150, 200, 240, 260 bar | Powinny reagować dopiero przy uderzeniach zewnętrznych, a nie przy normalnej pracy |
| Różnica między reliefem a szokiem | Około 50 bar | Zbyt mała różnica powoduje niechciane otwieranie zaworów przy zwykłym skręcie |
W praktyce doboru nie robię „z katalogu w ciemno”. Patrzę na ciśnienie pompy, dopuszczalne ciśnienie siłownika, geometrię układu, liczbę obrotów od oporu do oporu i to, czy maszyna pracuje z układem open center, closed center czy load sensing. Jeśli układ ma LS, zawór w jednostce kierowniczej chroni przede wszystkim obieg kierowniczy, a reszta hydrauliki wymaga własnej ochrony.
Jest jeszcze jeden szczegół, o którym wielu zapomina: w niektórych konstrukcjach ważne jest też przeciwciśnienie w linii powrotnej. Dla zaworów ssawnych i antykawitacyjnych producenci podają zwykle określony poziom back pressure, a w maszynach o silnym samoczynnym prostowaniu kół bywa on wyższy niż w standardowych aplikacjach. To kolejny powód, żeby nie przenosić ustawień z podobnej maszyny bez sprawdzenia danych konkretnego modelu.
Jeżeli mam zostać przy jednym zdaniu praktycznej rady, to brzmi ono tak: nie dobieram zaworu przelewowego do „typu maszyny”, tylko do realnej konfiguracji hydraulicznej. Tylko wtedy układ kierowniczy będzie przewidywalny, a nie jedynie „jakoś działający”.
Co warto sprawdzić przed oddaniem układu do pracy
W serwisie najpierw sprawdzam, czy zawór rzeczywiście chroni tylko obieg kierowniczy, potem porównuję jego nastawę z dokumentacją, a dopiero na końcu oceniam sam orbitrol. To prosta kolejność, ale oszczędza czas i eliminuje błędne diagnozy.
- Czy zawór przelewowy jest wbudowany w orbitrol, czy pracuje osobno.
- Czy ciśnienie testowe i przepływ odpowiadają wymaganiom producenta.
- Czy olej, filtr i przewody nie powodują sztucznego wzrostu oporów.
- Czy na końcach skrętu nie dobija mechanika siłownika.
- Czy po regulacji układ wraca do neutralnego położenia bez opóźnień i bez szarpnięć.
Jeśli po tych kontrolach układ nadal zachowuje się źle, nie szukałbym ratunku w kolejnym podkręcaniu nastawy. Wtedy zwykle problem leży głębiej: w pompie, priorytecie, nieszczelności wewnętrznej albo w niewłaściwie dobranej jednostce sterującej. I właśnie dlatego przy hydraulice siłowej lepiej sprawdza się dokładny pomiar niż szybka intuicja.
Na końcu zostaje prosty wniosek: zawór przelewowy w układzie z orbitrolem nie jest dodatkiem, tylko elementem, który porządkuje całe ciśnienie w układzie kierowniczym. Jeśli dobiorę go do właściwej maszyny, sprawdzę sposób montażu i nie będę mylił go z ochroną całej hydrauliki roboczej, układ pracuje lekko, bezpiecznie i przewidywalnie. Jeśli chcesz uniknąć kosztownej regeneracji albo przepalania oleju, właśnie od tego elementu warto zacząć diagnostykę.
