Wymiana przewodu hydraulicznego może wydawać się prostą czynnością, dopóki nowa końcówka nie zacznie przeciekać albo nie okaże się, że gwint pasuje tylko pozornie. Prawidłowo rozpoznany rodzaj złącza hydraulicznego decyduje o szczelności, bezpieczeństwie i trwałości układu. Poniżej porządkuję najważniejsze standardy, kształty złączek oraz praktyczne zasady doboru stosowane w hydraulice siłowej.
Dobór złączki zaczyna się od standardu uszczelnienia
- DIN 2353 wykorzystuje najczęściej stożek 24° i pierścień zacinający.
- JIC uszczelnia połączenie na stożku 37°, a nie na samym gwincie.
- ORFS stosuje płaskie czoło z uszczelką O-ring i dobrze ogranicza wycieki.
- BSP, NPT i metryczne gwinty nie są wzajemnie zamienne, nawet gdy mają podobną średnicę.
- Przed zakupem trzeba sprawdzić gwint, sposób uszczelnienia, średnicę przewodu i ciśnienie robocze.
Co właściwie oznacza typ złącza hydraulicznego
Złączka hydrauliczna łączy przewód, rurę lub element układu, na przykład pompę, siłownik, rozdzielacz albo blok zaworowy. Sam kształt to jednak dopiero połowa informacji. Równie ważny jest standard połączenia, czyli sposób wykonania gwintu i powierzchni, na której złącze uzyskuje szczelność.
W praktyce rozróżniam trzy cechy. Pierwsza to geometria, czyli złączka prosta, kolankowa, trójnikowa lub grodziowa. Druga to sposób połączenia z przewodem, na przykład zakucie, pierścień zacinający albo kołnierz. Trzecia to standard przyłącza urządzenia. Dopiero po połączeniu tych informacji można bezpiecznie dobrać część.
Najczęstszy błąd polega na zmierzeniu samej średnicy gwintu i uznaniu, że problem jest rozwiązany. Gwint odpowiada głównie za docisk, natomiast szczelność może powstawać na stożku, podkładce, powierzchni czołowej z O-ringiem albo na zwoju gwintu. Dwa elementy o podobnym wymiarze nie muszą więc tworzyć poprawnego połączenia.
Najważniejsze standardy stosowane w hydraulice siłowej
Złącza metryczne DIN 2353 i ISO 8434-1
To jeden z najczęściej spotykanych systemów w maszynach europejskich, rolniczych i przemysłowych. Złącza wykorzystują zwykle stożek 24° oraz pierścień zacinający, który po dokręceniu osadza się na rurze. Występują między innymi w seriach lekkiej L i ciężkiej S, dlatego sama średnica rury nie zawsze wystarcza do identyfikacji.
Wariant z pierścieniem jest wygodny przy budowie instalacji rurowych, ponieważ pozwala przygotować połączenie bez spawania. Trzeba jednak zachować odpowiednią długość rury, jej prostopadłe cięcie i właściwy moment dokręcania. Krzywo ucięta lub zarysowana rura może spowodować przeciek mimo zastosowania właściwej złączki.
BSP w wersji BSPP i BSPT
Gwinty BSP są bardzo popularne w Europie. BSPP oznacza gwint równoległy, zwykle oznaczany symbolem G, natomiast BSPT jest gwintem stożkowym, często oznaczanym R. W zależności od wykonania uszczelnienie zapewnia podkładka, O-ring, stożek lub sam gwint.
To ważne rozróżnienie, bo określenie „gwint calowy” jest zbyt ogólne. Gwint BSP ma profil Whitwortha o kącie 55°, a amerykański NPT ma profil o kącie 60°. Mogą wyglądać podobnie, ale ich łączenie prowadzi do uszkodzenia gwintu i niepewnej szczelności.
JIC z uszczelnieniem 37°
Złącza JIC, zgodne z SAE J514 i ISO 8434-2, mają stożek 37°. Uszczelnienie powstaje na styku dwóch powierzchni stożkowych, a gwint służy do ich dociśnięcia. Ten system dobrze sprawdza się w przewodach narażonych na drgania i jest często spotykany w maszynach amerykańskich oraz elementach importowanych.
Przy montażu nie należy smarować ani uszczelniać stożka taśmą. Jeśli powierzchnia jest wgnieciona, zarysowana lub przekoszona, dokręcanie mocniej nie naprawi problemu. Zwykle tylko niszczy końcówkę i utrudnia późniejszy demontaż.
ORFS z uszczelnieniem czołowym
ORFS, czyli O-ring Face Seal, uszczelnia połączenie na płaskiej powierzchni czołowej z pierścieniem O-ring. Ten standard, opisany między innymi w ISO 8434-3 i SAE J1453, jest ceniony w układach wysokociśnieniowych, gdzie liczy się ograniczenie mikrowycieków.
W tym rozwiązaniu O-ring wykonuje pracę uszczelniającą, dlatego trzeba dobrać właściwy materiał uszczelki do oleju, temperatury i środowiska. Nawet niewielkie nacięcie pierścienia podczas montażu może spowodować wyciek dopiero po rozgrzaniu układu.
Przeczytaj również: Zawór przelewowy orbitrola - Klucz do sprawnej hydrauliki?
Kołnierze SAE i złącza wysokiego przepływu
Przy dużych średnicach przewodów oraz wysokim przepływie stosuje się przyłącza kołnierzowe, między innymi według ISO 6162 i SAE J518. Popularne są wykonania Code 61 dla 3000 psi oraz Code 62 dla 6000 psi, ale faktyczna wartość dopuszczalnego ciśnienia zależy od konkretnego rozmiaru, materiału i producenta.
Kołnierz dobrze przenosi duże obciążenia i ogranicza ryzyko uszkodzenia gwintu. Zajmuje jednak więcej miejsca niż klasyczna złączka i wymaga prawidłowego ustawienia połówek, uszczelki oraz śrub. Nie wolno zastępować wersji ciężkiej lżejszym odpowiednikiem tylko dlatego, że rozstaw otworów wygląda podobnie.
| Standard | Sposób uszczelnienia | Typowe zastosowanie |
|---|---|---|
| DIN 2353 | Stożek 24° i pierścień zacinający | Instalacje rurowe w maszynach europejskich |
| BSPP | Podkładka, O-ring lub gniazdo | Pompy, zawory i przyłącza urządzeń |
| JIC | Stożek 37° | Maszyny mobilne i układy narażone na drgania |
| ORFS | Płaskie czoło z O-ringiem | Układy wysokociśnieniowe i wymagające szczelności |
| SAE Code 61/62 | Uszczelka czołowa kołnierza | Duży przepływ, pompy i główne przewody |
Kształt złączki dobiera się do przebiegu przewodu

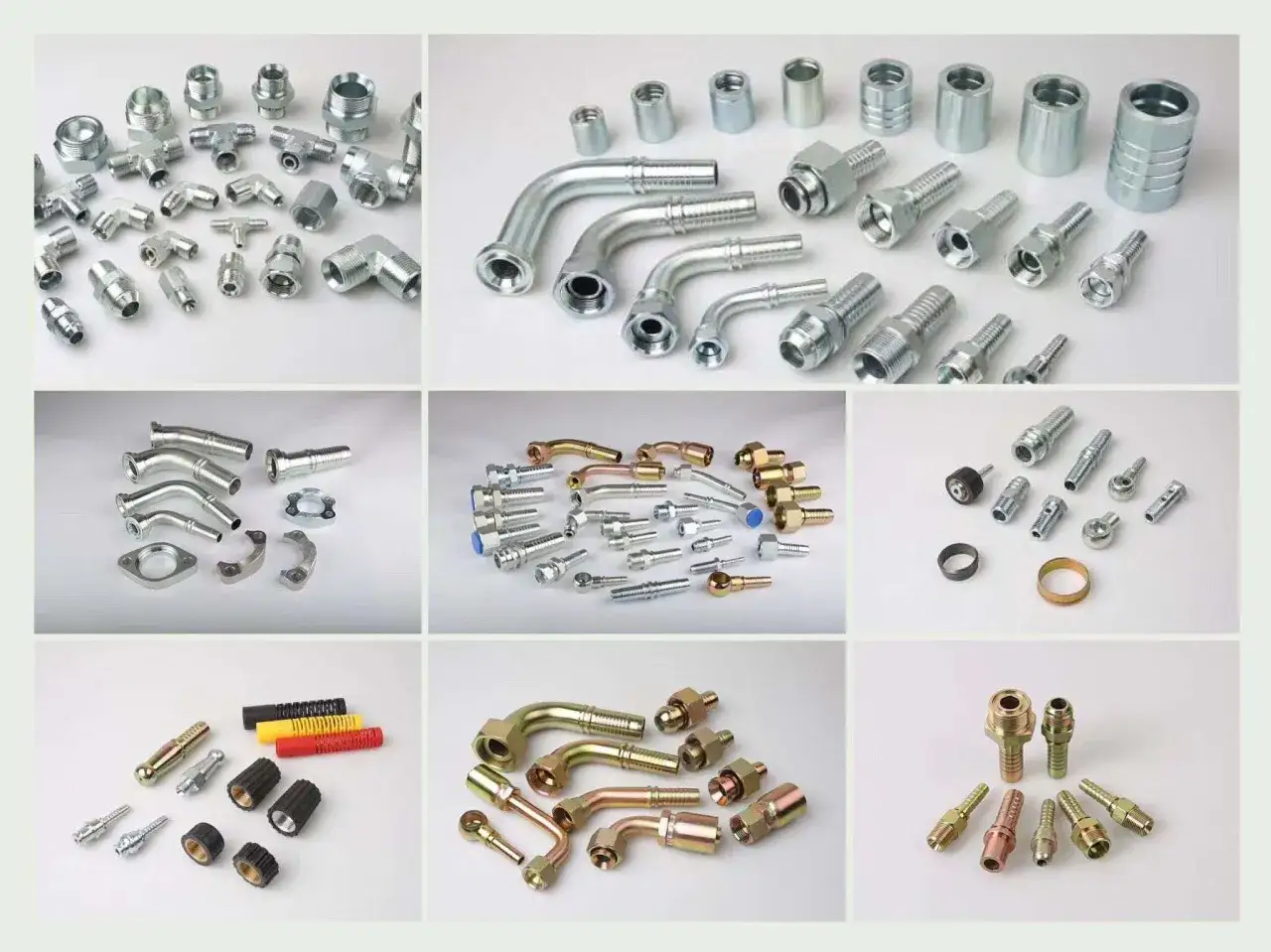

Po rozpoznaniu standardu trzeba dobrać geometrię. Złączka prosta sprawdza się tam, gdzie przewód biegnie osiowo. Kolano 90° skraca zabudowę, ale zwiększa miejscowe opory przepływu i może mocniej obciążać przewód. Kolano 45° często jest rozsądnym kompromisem, zwłaszcza gdy liczy się łagodny promień gięcia.
Trójniki i czwórniki służą do rozdzielania obwodów, a złączki grodziowe pozwalają przeprowadzić przewód przez ściankę zbiornika lub ramy. W miejscach, w których przewód musi mieć możliwość obrotu, stosuje się złączki obrotowe. Nie powinny one jednak zastępować prawidłowego ułożenia przewodu, bo obrót pod ciśnieniem może przenosić naprężenia na wąż.

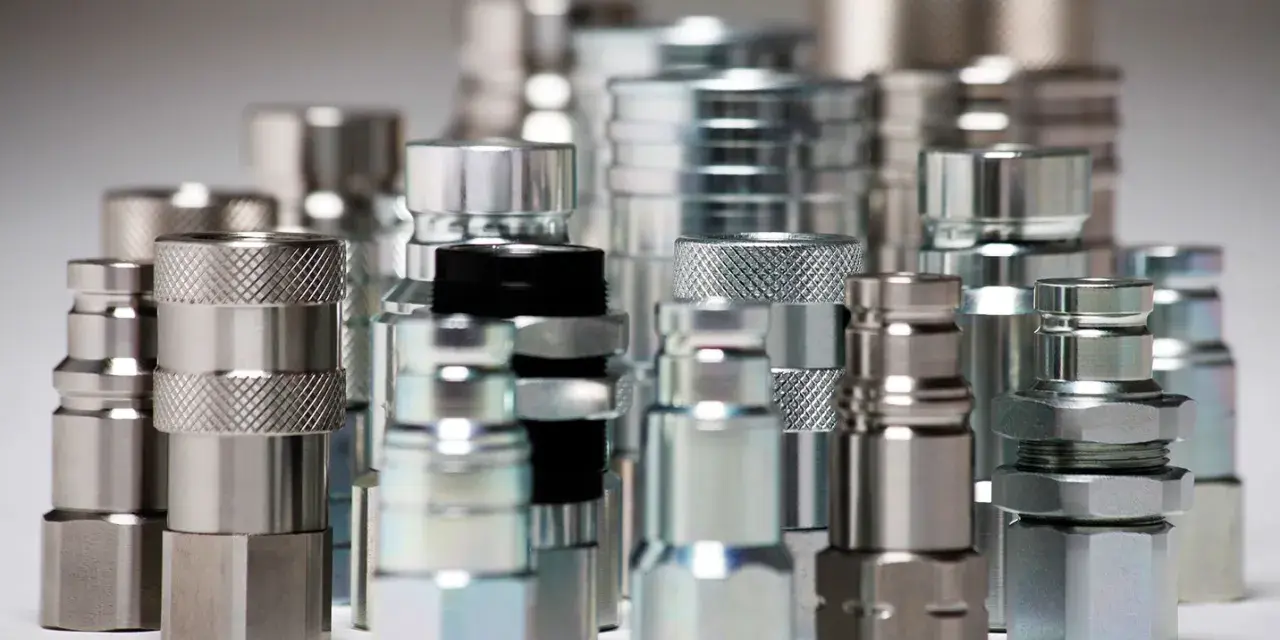

Osobną grupę tworzą szybkozłącza hydrauliczne. Modele standardowe ułatwiają częste podłączanie osprzętu, a wersje płaskoczołowe ograniczają wyciek oleju i zabrudzenie podczas rozłączania. Trzeba sprawdzić nie tylko średnicę, lecz także profil połów, zawory, ciśnienie resztkowe i przepływ. Dwie szybkozłączki o tym samym nominale nie zawsze są kompatybilne.
Jak dobrać złącze bez zgadywania
W praktyce zaczynam od tabliczki znamionowej maszyny, dokumentacji lub oznaczenia wybitego na starej części. Jeśli ich nie ma, zapisuję kilka wymiarów, ale traktuję je jako pomoc, a nie jedyne kryterium. Najlepiej sfotografować końcówkę z kilku stron i porównać ją z katalogiem konkretnego producenta.
- Zmierz średnicę przewodu oraz średnicę zewnętrzną i skok gwintu.
- Sprawdź, czy uszczelnienie odbywa się na stożku, podkładce, O-ringiem czy na gwincie.
- Ustal standard, na przykład DIN, BSP, JIC, ORFS, NPT albo kołnierz SAE.
- Dobierz kształt, promień gięcia i orientację końcówki do rzeczywistego przebiegu przewodu.
- Porównaj ciśnienie robocze, temperaturę, medium i wymagany przepływ.
- Po montażu oczyść układ, odpowietrz go i wykonaj próbę przy ciśnieniu roboczym.
Przy przewodach elastycznych ważny jest również typ zakucia. Końcówka musi pasować do konstrukcji węża, jego warstwy wzmocnienia i rozmiaru nominalnego. Nie dobiera się końcówki wyłącznie po gwincie, ponieważ błędne zakucie może wyrwać się z przewodu nawet wtedy, gdy przyłącze urządzenia zostało rozpoznane poprawnie.
W maszynach sprowadzanych z USA szczególną uwagę zwracam na NPT i JIC, a w urządzeniach europejskich najpierw sprawdzam DIN oraz BSP. To nie jest sztywna reguła, ale dobry punkt startowy. W nowoczesnych układach można spotkać kilka standardów jednocześnie, dlatego jeden element instalacji nie powinien być traktowany jako wzorzec dla całej maszyny.
Błędy, które najczęściej kończą się wyciekiem
Pierwszy błąd to używanie taśmy PTFE w każdym połączeniu. Ma sens wyłącznie tam, gdzie producent przewidział uszczelnianie gwintu. Nie stosuje się jej na stożkach JIC, powierzchniach ORFS ani przy połączeniach z pierścieniem zacinającym, ponieważ może zanieczyścić układ i zaburzyć prawidłowe dokręcenie.
Drugi problem to mieszanie BSP z NPT albo metrycznych końcówek z calowymi. Początkowo element może dać się wkręcić, ale opór podczas montażu nie oznacza kompatybilności. Jeśli gwint zacina się od pierwszych obrotów, lepiej przerwać pracę i ponownie sprawdzić oznaczenie.
Trzeci błąd wynika z nadmiernego dokręcania. Moment montażowy powinien wynikać z dokumentacji, a nie z zasady „im mocniej, tym lepiej”. Zbyt duża siła może zdeformować stożek, przeciąć O-ring lub uszkodzić gwint w aluminiowym korpusie zaworu.
Nie należy też ignorować czystości. Opiłek między powierzchniami ORFS, zabrudzenie gniazda zaworu albo resztki starej uszczelki potrafią wywołać wyciek i awarię pompy. Po każdej ingerencji w układ dokładnie zabezpieczam otwarte przewody i sprawdzam, czy nowe elementy są wolne od zanieczyszczeń.
Najpewniejsza decyzja zaczyna się od uszczelnienia
Gdybym miał sprowadzić dobór do jednej zasady, nie wybierałbym złączki po wyglądzie ani samej średnicy gwintu. Najpierw ustaliłbym gdzie powstaje uszczelnienie, później standard, rozmiar, ciśnienie i dopiero na końcu kształt elementu.
Dobrze dobrane połączenie nie wymaga ciągłego dociągania, nie poci się po rozgrzaniu oleju i nie przenosi nadmiernych naprężeń na przewód. Kilka minut poświęconych na identyfikację standardu zwykle kosztuje znacznie mniej niż ponowne zakucie przewodu, przestój maszyny albo uszkodzenie podzespołu hydraulicznego.
