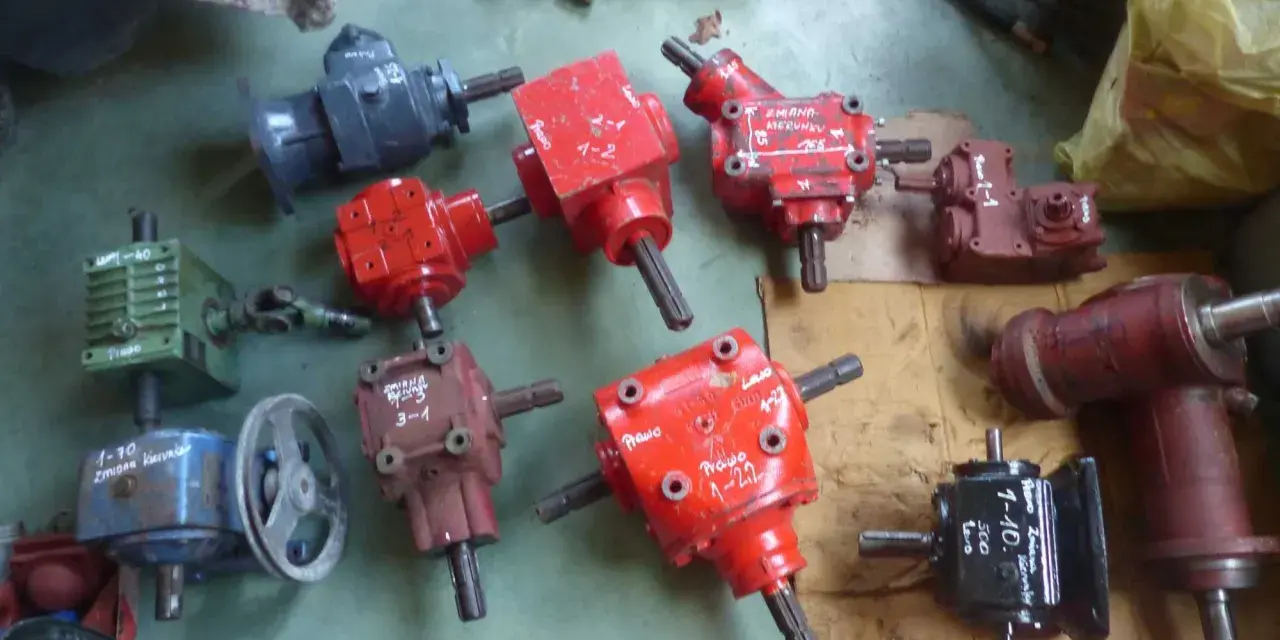

W układach napędu z WOM przekładnia kątowa WOM rozwiązuje bardzo praktyczny problem: pozwala poprowadzić napęd tam, gdzie nie ma miejsca na prosty przebieg wału i jednocześnie zachować właściwe obroty robocze. W tym artykule wyjaśniam, jak działa taki element, gdzie sprawdza się w osprzęcie rolniczym, jak dobrać przełożenie i na co uważać przy montażu oraz serwisie. To ważne, bo właśnie od tej części często zależy, czy maszyna pracuje płynnie, czy zaczyna gubić wydajność i szybko się zużywa.
Najważniejsze rzeczy, które trzeba wiedzieć przed wyborem
- Przekładnia kątowa zmienia kierunek napędu najczęściej o 90 stopni i może też zmieniać prędkość obrotową.
- W praktyce spotyka się głównie napęd z WOM 540 i 1000 obr./min, więc przełożenie trzeba dopasować do wymaganych obrotów maszyny.
- Najważniejsze parametry to moment obrotowy, przełożenie, średnice wałków, sposób mocowania i jakość uszczelnień.
- W rolnictwie liczy się nie tylko moc, ale też odporność na pył, wilgoć i nagłe skoki obciążenia.
- Regularna kontrola oleju i uszczelnień zwykle kosztuje mniej niż wymiana całej przekładni.
Do czego służy przekładnia kątowa w układzie WOM
Najprościej mówiąc, chodzi o przeniesienie mocy pod innym kątem. Taki element bierze napęd z wałka odbioru mocy i kieruje go dalej tam, gdzie konstrukcja maszyny wymaga zmiany osi pracy. W praktyce oznacza to nie tylko zmianę kierunku, ale często także dopasowanie prędkości obrotowej do konkretnego zespołu roboczego.
W maszynach rolniczych nie ma tu miejsca na przypadkowe rozwiązania. Jeśli rotor, talerz rozsiewający, ślimak lub zespół tnący ma pracować prawidłowo, przekładnia musi dostarczyć dokładnie tyle obrotów, ile przewidział producent osprzętu. Standardowe prędkości wejściowe WOM to zwykle 540 lub 1000 obr./min, ale wyjście może być już inne, zależnie od przełożenia.
Ważna jest też sama geometria. Przekładnia kątowa jest przydatna wszędzie tam, gdzie wał napędowy nie może biec po prostej: przez ograniczone miejsce, przy układach zawieszanych z boku ciągnika, w osprzęcie z napędem pionowym albo w maszynach, które potrzebują kompaktowego układu przeniesienia mocy. Gdy wiem, że maszyna ma ciasną zabudowę, od razu traktuję taki element jako część konstrukcyjną, a nie tylko dodatkowy podzespół. Skoro wiadomo już, po co się ją stosuje, naturalne pytanie brzmi: jak dobrać właściwy model do konkretnej pracy.
Jak dobrać właściwy model do maszyny
Ja przy doborze zaczynam nie od ceny, tylko od trzech rzeczy: obrotów, momentu i sposobu montażu. Dopiero potem patrzę na markę, obudowę i dostępność części. To oszczędza rozczarowań, bo zła przekładnia zwykle nie psuje się od razu, tylko po cichu skraca życie całego napędu.
| Co sprawdzam | Dlaczego to ważne | Praktyczna wskazówka |
|---|---|---|
| Obroty wejściowe | Muszą pasować do WOM ciągnika, najczęściej 540 albo 1000 obr./min. | Jeśli maszyna ma pracować przy 540 obr./min, nie wybieraj przyspieszającej przekładni „na oko”. |
| Przełożenie | Decyduje o tym, czy wyjście będzie szybsze, czy wolniejsze od wejścia. | W ofertach często spotyka się wersje 1:1, 1:1,14 i 1:2, ale zawsze trzeba je odnieść do konkretnej maszyny. |
| Moment obrotowy i moc | Zbyt mały zapas kończy się grzaniem, hałasem i zużyciem kół zębatych. | Ja zostawiam zapas, zamiast dobierać element na styk, zwłaszcza przy ciężkiej pracy sezonowej. |
| Wałki i kołnierze | Muszą pasować mechanicznie do osprzętu. | Sprawdź średnicę, wielowypust, rozstaw otworów, a także kierunek obrotu. |
| Pozycja pracy | Nie każda obudowa znosi dowolne ustawienie bez ryzyka niedosmarowania. | Po montażu poziom oleju trzeba sprawdzić dokładnie tak, jak przewidział producent. |
W praktyce warto zostawić około 10-20% rezerwy momentu, zwłaszcza jeśli maszyna pracuje w trudnym materiale albo w zmiennym obciążeniu. Rolnictwo nie daje idealnie równych warunków, więc przekładnia „na styk” zwykle szybko pokazuje swoje ograniczenia. Gdy ten etap jest policzony sensownie, można przejść do zastosowań, bo to one najlepiej pokazują różnice między modelami.
Gdzie taka przekładnia sprawdza się najlepiej
Przekładnie kątowe są szczególnie popularne tam, gdzie napęd trzeba poprowadzić kompaktowo i pewnie. W rolnictwie nie chodzi tylko o samą zmianę kierunku obrotu, ale o to, by układ był odporny na kurz, wilgoć i uderzenia obciążenia. Dlatego ten sam typ rozwiązania trafia do kilku różnych maszyn, choć każda z nich stawia trochę inne wymagania.
| Maszyna | Po co stosuje się przekładnię | Na co zwracam uwagę |
|---|---|---|

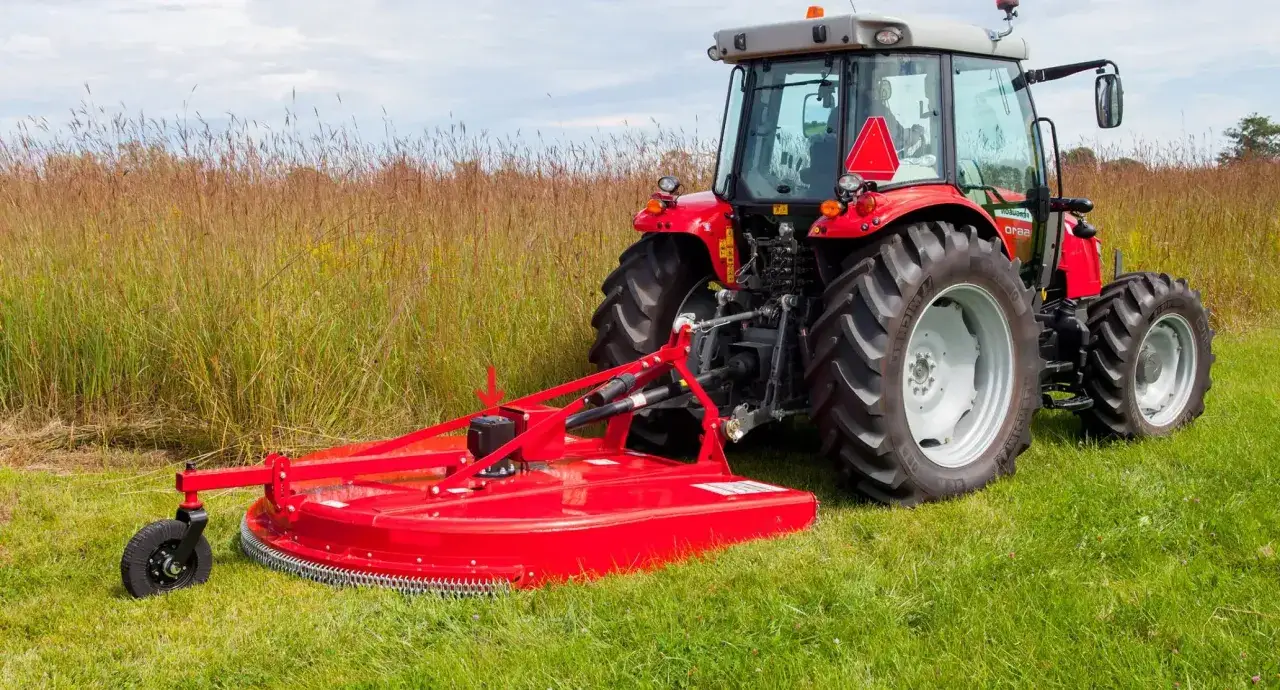

| Kosiarka rotacyjna i bijakowa | Zmiana kierunku napędu i dopasowanie obrotów zespołu tnącego. | Liczy się odporność na udary, szczelność i stabilna praca przy zmiennym obciążeniu. |
| Rozrzutnik obornika | Napęd adaptera lub przenośnika w ciasnej zabudowie. | Tu bardzo szybko widać skutki słabego uszczelnienia, bo wilgoć i agresywny materiał robią swoje. |
| Zgrabiarka i przetrząsacz | Kompaktowe przeniesienie napędu do elementów roboczych. | Ważna jest lekka i trwała konstrukcja, bo maszyna pracuje często, ale z mniejszym momentem niż ciężki rozrzutnik. |
| Rozsiewacz nawozów | Dopasowanie obrotów tarczy wysiewającej lub mechanizmu podającego. | Często spotyka się tu lżejsze obudowy i przełożenia bliskie 1:1 albo lekko przyspieszające. |
| Wiertnica, świder, rozdrabniacz | Przeniesienie dużego momentu przy zwartej konstrukcji. | Tu nie ma miejsca na kompromisy w jakości łożysk i przekładni zębatej. |
Właśnie w takich zastosowaniach widać różnicę między tanim elementem „do uruchomienia maszyny” a przekładnią, która ma przeżyć kilka sezonów. Jeżeli osprzęt pracuje intensywnie, lepiej od razu myśleć o trwałości, a nie o samej cenie zakupu. To prowadzi prosto do tematu montażu i serwisu, bo nawet dobre podzespoły można szybko zniszczyć przez drobne zaniedbania.
Montaż i serwis, które naprawdę wydłużają życie
Największy błąd, jaki widzę w praktyce, to montaż „na szybko” bez sprawdzenia poziomu, osiowości i ilości oleju. Przekładnia kątowa nie wybacza pracy w nieprawidłowej pozycji ani jazdy z niskim stanem smarowania. Jeśli konstrukcja ma działać długo, trzeba ją traktować jak precyzyjny element mechaniczny, a nie tylko metalową skrzynkę między wałkami.
- Sprawdź osiowanie - wały nie mogą pracować pod niepotrzebnym naprężeniem, bo to przyspiesza zużycie łożysk.
- Kontroluj poziom oleju - najlepiej na równej powierzchni, zgodnie z instrukcją do konkretnego modelu.
- Wymień olej w odpowiednim czasie - w wielu maszynach pierwszy przegląd robi się po około 50 godzinach pracy, a kolejne co 200-250 godzin lub raz w sezonie, ale zawsze trzeba trzymać się zaleceń producenta.
- Używaj właściwego środka smarnego - najczęściej to olej przekładniowy dobrany do obciążenia i temperatury pracy, często w klasie SAE 90 lub 80W-90.
- Nie ignoruj wycieków - nawet niewielki wyciek z uszczelniacza szybko zamienia się w ubytek oleju i przegrzewanie.
- Dbaj o czystość - pył, nawozy i błoto przyspieszają zużycie simmeringów i utrudniają chłodzenie korpusu.
Dobrym nawykiem jest też sezonowa kontrola po pracy w trudnych warunkach: sprawdzam, czy olej nie zrobił się mleczny, ciemny albo pienisty. To prosty sygnał, że do przekładni dostała się woda albo że element pracował za ciężko. Jeśli mimo tego pojawia się hałas albo grzanie, trzeba szybko ocenić zużycie, zanim uszkodzi się cały napęd.
Objawy zużycia, których nie wolno ignorować
Uszkodzona przekładnia zwykle daje sygnały wcześniej niż całkowicie stanie. Problem w tym, że rolnik często przyzwyczaja się do narastającego hałasu albo do „lekkiego pocenia” obudowy i dopiero potem wychodzi droższa awaria. Ja traktuję takie objawy serio, bo w tej części maszyny małe opóźnienie potrafi kosztować znacznie więcej niż szybka reakcja.
| Objaw | Co może oznaczać | Jak reaguję |
|---|---|---|
| Wyciek oleju | Zużyty simmering, uszkodzona uszczelka, zbyt wysokie ciśnienie lub zabrudzony odpowietrznik. | Przerywam pracę, sprawdzam uszczelnienie i poziom oleju. |
| Głośna praca lub wycie | Łożyska, koła zębate albo niewłaściwe zazębienie. | Nie czekam, aż dźwięk się „ułoży”, tylko szukam przyczyny od razu. |
| Nagrzewanie korpusu | Zbyt mało oleju, zła lepkość środka smarnego albo przeciążenie. | Kontroluję olej i obciążenie, bo przegrzanie niszczy zarówno łożyska, jak i uszczelnienia. |
| Luz na wałku | Zużyte łożyska, wałki lub gniazda osadzenia. | To zwykle znak, że sama wymiana oleju już nie wystarczy. |
| Mleczny, ciemny lub opiłkowy olej | Woda w układzie, przegrzanie albo zaawansowane zużycie kół zębatych. | Wymieniam olej i szukam źródła problemu, bo sama dolewka nic nie rozwiąże. |
Jeśli uszkodzone są tylko uszczelnienia, naprawa jest zwykle prosta i opłacalna. Gdy zęby kół albo łożyska są już wyraźnie zużyte, trzeba policzyć koszt regeneracji względem nowej przekładni, bo przy części starszych maszyn wymiana bywa po prostu rozsądniejsza. Żeby nie przepłacić ani nie kupić czegoś przypadkowego, przed zamówieniem warto jeszcze sprawdzić kilka konkretów.
Co sprawdzić przed zakupem, żeby nie przepłacić
Na rynku różnice cenowe są duże, ale sama cena nie mówi jeszcze nic o trwałości. Prostsze modele do lekkiego osprzętu można znaleźć zwykle w okolicach 200-500 zł, solidniejsze i markowe rozwiązania częściej kosztują 700-1900 zł, a wersje specjalne lub mocniejsze potrafią być jeszcze droższe. Używane przekładnie bywają tańsze, ale wtedy zawsze kupuje się trochę historię niewiadomą.
| Wariant | Orientacyjna cena | Kiedy ma sens |
|---|---|---|
| Prosta przekładnia do lekkiego osprzętu | 200-500 zł | Rozsiewacz, lżejsze maszyny i krótsze cykle pracy. |
| Markowa przekładnia do pracy sezonowej | 700-1900 zł | Kosiarka, rozrzutnik, bardziej obciążony osprzęt rolniczy. |
| Wersja specjalna lub o większym momencie | 2000 zł i więcej | Cięższe układy, nietypowe przełożenia, intensywna eksploatacja. |
Przed zakupem sprawdzam jeszcze cztery rzeczy: tabliczkę znamionową, kierunek obrotów, typ wałka i dostępność części zamiennych. Jeśli nie mam pewności co do modelu, robię zdjęcia starej przekładni, mierzę rozstawy i porównuję je z dokumentacją maszyny, zamiast zgadywać po samym wyglądzie. W praktyce to właśnie te detale decydują, czy kupuję część pasującą od razu, czy zaczynam kosztowny zwrot i przeróbki. Z tego miejsca już tylko krok do kilku reguł, które najczęściej przesądzają o trwałości całego rozwiązania.
Trzy detale, które najczęściej przesądzają o trwałości
Jeżeli miałbym zostawić czytelnikowi tylko trzy praktyczne wnioski, wybrałbym te poniżej. Każdy z nich wydaje się prosty, ale to właśnie proste rzeczy najczęściej są pomijane przy zakupie albo pierwszym montażu.
- Nie dobieraj przekładni na styk - w rolnictwie obciążenie rzadko jest równe, więc lepiej zostawić zapas niż liczyć na idealne warunki pracy.
- Patrz na cały układ, nie tylko na samą skrzynię - wał WOM, kołnierze, mocowanie, osłony i pozycja pracy są równie ważne jak przełożenie.
- Traktuj olej i uszczelnienia jak element eksploatacyjny - regularna kontrola kosztuje mało, a przeciwdziała awariom, które potrafią zatrzymać maszynę w środku sezonu.
W praktyce najlepszy wybór to taki, który pasuje do rzeczywistego obciążenia, a nie tylko do katalogowego opisu. Jeśli masz już konkretny model osprzętu, porównuję przede wszystkim przełożenie, moment, średnice wejścia i wyjścia oraz sposób smarowania, bo to daje najbardziej wiarygodną odpowiedź. Gdy te parametry się zgadzają, przekładnia pracuje długo i bez zbędnych niespodzianek, a to w rolnictwie ma większą wartość niż najniższa cena na etykiecie.
