Łącznik górny w układzie TUZ decyduje o tym, czy maszyna rolnicza pracuje stabilnie, utrzymuje właściwy kąt i nie przenosi zbędnych naprężeń na ciągnik. W praktyce źle dobrany łącznik centralny kat 3 potrafi zepsuć geometrię całego zestawu, nawet jeśli sam ciągnik i maszyna są ze sobą nominalnie zgodne. Poniżej rozpisuję to tak, jak patrzę na temat przy realnym doborze: co oznacza ta kategoria, jakie wymiary mają znaczenie, kiedy wybrać wersję mechaniczną, a kiedy hydrauliczną i gdzie najczęściej popełnia się kosztowne błędy.
Najważniejsze fakty o łączniku górnym kat. 3 w skrócie
- To regulowany element trójpunktowego zawieszenia, który ustawia położenie i kąt maszyny względem ciągnika.
- W kategorii 3 liczą się nie tylko końcówki, ale też zakres długości, skok gwintu i zgodność z konkretnym osprzętem.
- W katalogach najczęściej spotkasz sworznie 32 mm, gwint M36x3 lub podobne warianty OEM oraz długości robocze od około 620 do 1340 mm.
- Wersja mechaniczna jest tańsza i prostsza, a hydrauliczna daje wygodną regulację z kabiny, ale kosztuje wyraźnie więcej.
- Najwięcej problemów powoduje dobór „na oko”, zbyt mały zapas regulacji i pomylenie kategorii końcówek z samą długością łącznika.
Co ten element robi w układzie zawieszenia
Łącznik centralny nie jest tylko zwykłym prętem regulacyjnym. To element, który spina ciągnik z maszyną w górnym punkcie trójpunktowego układu zawieszenia i pozwala ustawić jej pochylenie wzdłużne. Od tego zależy, czy pług będzie szedł równo, czy agregat utrzyma odpowiednią głębokość, a także czy maszyna w transporcie nie będzie zbyt mocno „wisieć” na tylnej osi ciągnika.
Przy kategorii 3 mówimy już o cięższym osprzęcie i mocniejszych ciągnikach. W standardach spotyka się implementy o wysokości masztu 685 mm oraz zakres mocy ciągnika rzędu 80-185 kW, więc to nie jest detal do lekkich zestawów ogrodowych. Ja traktuję taki łącznik jako część geometrii roboczej, a nie osobny element do dokręcenia i zapomnienia.
Warto też pamiętać, że kategoria 3 obejmuje nie tylko sam górny łącznik, ale cały układ współpracy z ramionami dolnymi. W praktyce oznacza to, że układ musi pasować do sworzni, luzów roboczych i odległości wynikających ze standardu, a nie tylko do opisu w sklepie. To właśnie dlatego przy doborze liczą się konkretne wymiary, o których piszę niżej.

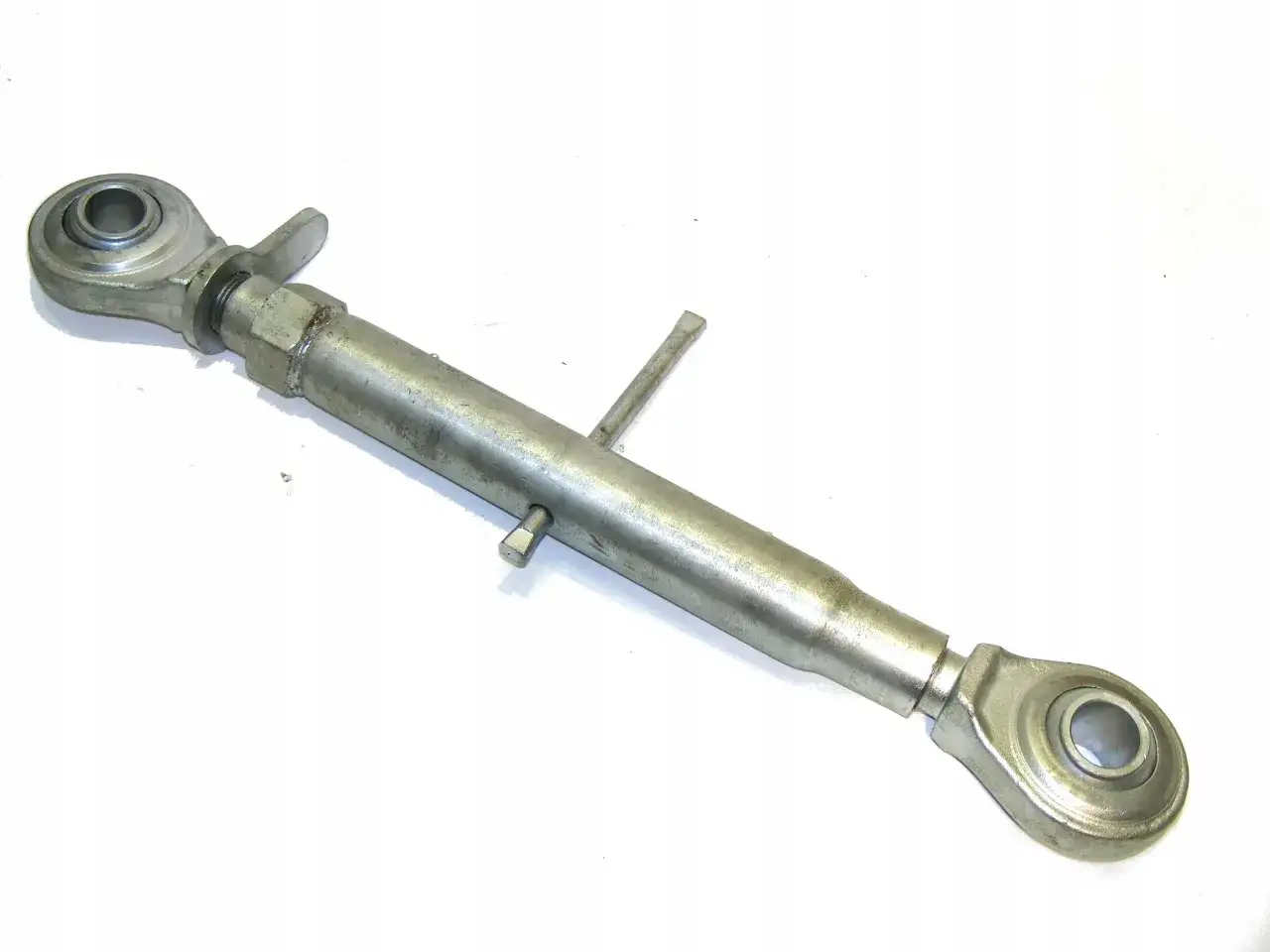

Jakie parametry techniczne naprawdę mają znaczenie
Najczęstszy błąd polega na patrzeniu wyłącznie na kategorię. Dla mnie ważniejsze są trzy rzeczy: średnica sworznia, zakres regulacji i skok gwintu. Dopiero potem sprawdzam, czy konstrukcja ma oczka, widełki, hak czy główkę kulową oraz czy producent przewidział smarowanie.
| Parametr | Co zwykle spotkasz w kat. 3 | Dlaczego to ma znaczenie |
|---|---|---|
| Średnica sworznia górnego | Najczęściej 32 mm | Musi pasować do punktu zaczepu i nie może pracować z luzem, bo luz przyspiesza zużycie. |
| Gwint regulacyjny | M36x3, czasem 40x3 lub odmiany OEM | Określa płynność regulacji i dostępność zamienników. |
| Zakres pracy | Przykładowo 620-900 mm, 730-1000 mm, 790-1020 mm, 1020-1340 mm | Im szerszy zakres, tym łatwiej dopasować maszynę bez kombinowania na granicy gwintu. |
| Grubość rury | Najczęściej 5-8 mm | Wpływa na sztywność i trwałość przy ciężkiej pracy. |
| Powłoka | Ocynk lub podobna ochrona antykorozyjna | Przy pracy w błocie i nawozie to realnie przedłuża życie elementu. |
W standardzie ISO 730-1 kategoria 3 ma też własne wymagania wymiarowe dla punktów zawieszenia: dla górnego punktu spotyka się średnicę sworznia 32 mm, a dla dolnych punktów 37,4 mm. To ważne, bo wielu użytkowników myli kategorię łącznika z samą średnicą jego końcówek. Ja zawsze przypominam: kategoria opisuje kompatybilność całego układu, a nie jeden wymiar.
W praktyce katalogi pokazują jeszcze oznaczenia typu 36x3, 40x3 czy 3/3. To nie są ozdobniki marketingowe, tylko informacja o gwincie, szerokości pracy i dopasowaniu do konkretnego układu. Jeśli liczby się nie zgadzają, nawet bardzo solidny element będzie po prostu źle współpracował z maszyną. I właśnie dlatego w kolejnym kroku trzeba dobrać długość do realnej pracy, a nie do samego opisu z ogłoszenia.
Jak dobrać długość do ciągnika i maszyny
Ja zaczynam od ustawienia ramion dolnych w pozycji roboczej, a dopiero potem mierzę, ile miejsca zostaje na górny łącznik. Maszyna może pracować poprawnie tylko wtedy, gdy w zakresie regulacji jest zapas na jazdę po nierównym terenie, zmianę głębokości roboczej i transport. Zbyt krótki łącznik potrafi podnieść przód maszyny za wysoko, a zbyt długi pogarsza stabilność i utrudnia przeniesienie siły roboczej.
- Sprawdź rozstaw i wysokość punktów zaczepu na ciągniku oraz maszynie.
- Ustal, czy maszyna ma pracować bardziej „na nosie”, czy prawie poziomo.
- Dobierz długość minimalną i maksymalną tak, żeby nie pracować na skraju gwintu.
- Zostaw zapas regulacji, zwykle przynajmniej 30-50 mm, żeby nie kończyć pracy na ograniczniku.
- Sprawdź, czy przy pełnym podniesieniu nie zbliżasz łącznika do wału WOM albo osłon.
Przy cięższym osprzęcie lepiej mieć nieco większy zakres niż „idealnie pasujący” wymiar na papierze. W jednym modelu widziałem zakres 745-1005 mm, w innym 790-1020 mm, a w dłuższych wersjach nawet 1020-1340 mm. To pokazuje, że sama kategoria nie załatwia sprawy - różnica w długości naprawdę ma znaczenie, zwłaszcza przy pługach, agregatach i maszynach uprawowych, które mocno pracują w pionie.
W standardach dotyczących TUZ dla kategorii 3 ważna jest też odległość od WOM do dolnych punktów zawieszenia oraz odpowiedni prześwit w transporcie. Jeżeli masz ciągnik z mocnym podnośnikiem i krótkim wałem, zły dobór łącznika szybciej wyjdzie przy podnoszeniu niż podczas samej orki. Dlatego przed zakupem zawsze sprawdzam cały układ, nie tylko jeden wymiar.
Jakie końcówki i warianty są najpraktyczniejsze
W kategorii 3 spotyka się kilka sensownych konfiguracji i każda ma swoje miejsce. Nie ma jednego „najlepszego” rozwiązania, bo wybór zależy od tego, jak często podpinasz osprzęt, jak ciężko pracuje maszyna i czy zależy ci bardziej na szybkości obsługi, czy na prostocie.
| Wariant | Zalety | Wady | Kiedy ma sens |
|---|---|---|---|
| Oko-oko | Prosta konstrukcja, niski koszt, mało elementów do awarii | Wymaga ręcznego ustawiania, mniej wygodne przy częstych zmianach maszyny | Gdy osprzęt jest podpinany rzadziej i pracuje w stałym zakresie |
| Widełki i kula | Dobra współpraca z klasycznym TUZ, sensowna trwałość, łatwe dopasowanie | Wciąż trzeba ręcznie regulować długość | Uniwersalne rozwiązanie do większości ciągników kat. 3 |
| Hak | Szybsze zaczepianie i wygodniejsza obsługa | Droższy, wymaga kompatybilnego osprzętu | Gdy często zmieniasz maszyny i liczysz czas podpinania |
| Kulowy przegub | Mniejsze luzy, płynniejsza praca w pewnych zestawach OEM | Trzeba pilnować zgodności wymiarów, nie każda maszyna to przyjmie | Przy bardziej precyzyjnych lub markowych zestawach ciągnik-maszyna |
| Hydrauliczny | Regulacja z kabiny, szybka zmiana kąta pracy, duża wygoda | Najdroższy, bardziej złożony, dochodzą przewody i uszczelnienia | Gdy często zmieniasz głębokość roboczą albo pracujesz z ciężkim osprzętem |
Jeśli miałbym wskazać jedno praktyczne kryterium, to powiedziałbym tak: hak i hydraulika kupuje się za wygodę, a nie za samą technikę. Mechaniczny wariant z dobrymi końcówkami i smarowaniem nadal bywa najlepszym wyborem tam, gdzie osprzęt nie wymaga ciągłej korekty. To prowadzi prosto do pytania, kiedy opłaca się dopłacić do wersji bardziej zaawansowanej.

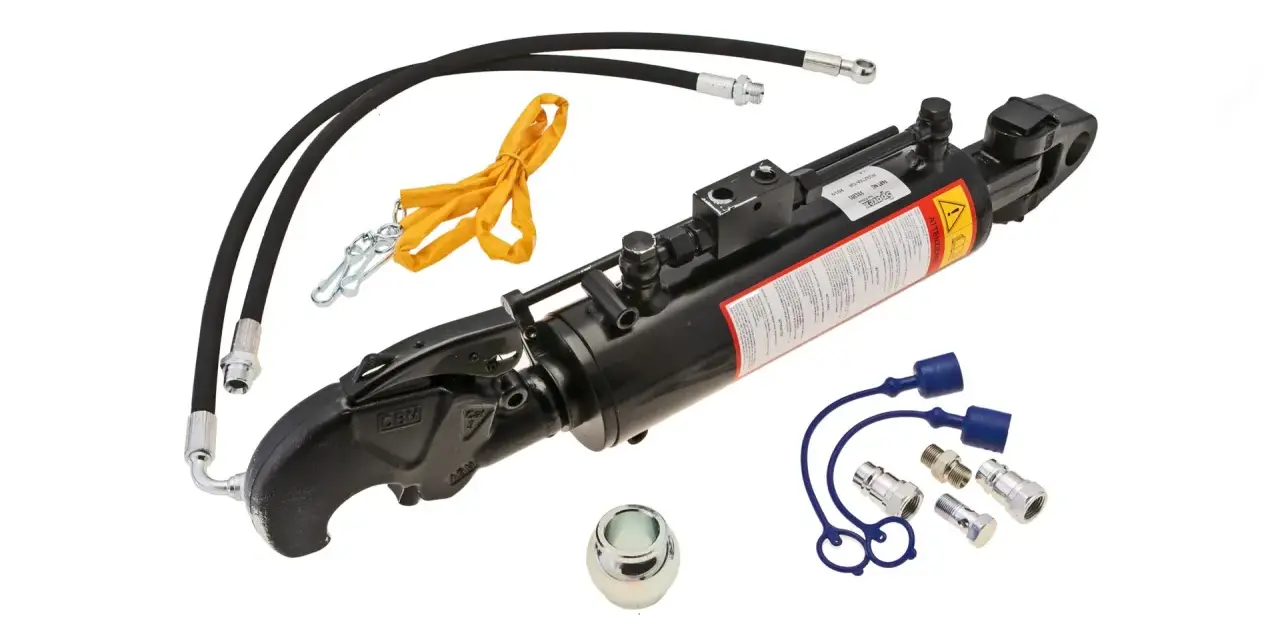

Mechaniczny czy hydrauliczny
W ofertach, które sprawdzałem, prosty mechaniczny łącznik kat. 3 kosztuje zwykle od około 340 do 750 zł, zależnie od końcówek, długości i producenta. Wersje hydrauliczne są wyraźnie droższe i najczęściej startują od około 1500 zł, a w praktyce można zobaczyć też modele bliżej 1800-2000 zł. Ta różnica nie wynika tylko z samego siłownika, ale z całej konstrukcji: przewodów, uszczelnień, mocniejszych punktów pracy i większej odporności na obciążenie.
Mechaniczny wybieram wtedy, gdy:
- maszyna pracuje w jednym lub podobnym ustawieniu przez większość sezonu,
- podpinasz osprzęt rzadziej,
- liczy się prostota, dostępność części i łatwiejszy serwis.
Hydrauliczny ma sens, gdy:
- musisz zmieniać kąt pracy bez schodzenia z kabiny,
- pracujesz na zmiennym terenie i często korygujesz położenie maszyny,
- obsługujesz cięższy osprzęt, który wymaga częstych korekt głębokości albo pochylenia.
Ja zwykle patrzę na to tak: jeśli różnica 1000 zł oszczędza kilka przestojów w tygodniu i poprawia jakość pracy, dopłata ma sens. Jeśli jednak masz prosty zestaw, to hydraulika bywa przewymiarowanym wydatkiem. Właśnie na etapie montażu najłatwiej jednak stracić korzyści z dobrego wyboru, dlatego warto przejść do regulacji i typowych błędów.
Montaż i regulacja, które robią różnicę
Dobry łącznik może działać słabo, jeśli zostanie źle zamontowany albo ustawiony. Najczęściej widzę trzy problemy: za mocne skrócenie, brak smarowania i ignorowanie luzów na końcówkach. Każdy z nich daje inny objaw, ale efekt bywa podobny - maszyna pracuje szarpanie, podnośnik dostaje większe obciążenie, a zużycie sworzni rośnie szybciej niż powinno.
- Zbyt krótki łącznik sprawia, że maszyna stoi zbyt agresywnie podniesiona z przodu, a przy transporcie rośnie ryzyko kolizji z wałem WOM.
- Zbyt długi łącznik pogarsza przeniesienie siły roboczej i może powodować niestabilność zestawu na nierównościach.
- Brak smarowania w wersji ze smarowniczkami przyspiesza zużycie przegubów i pogarsza płynność pracy.
- Mieszanie kategorii bez pewności co do zgodności wymiarów prowadzi do luzów albo do wymuszonego montażu, którego lepiej unikać.
- Ignorowanie strony gwintu potrafi utrudnić obsługę i sprawić, że regulacja będzie niewygodna już po pierwszym sezonie.
Co sprawdzić przed zakupem, żeby nie wracać do tematu w sezonie
Przed zamówieniem biorę kartkę albo telefon i sprawdzam pięć rzeczy: kategorię końcówek, zakres pracy, gwint, typ zakończeń i to, czy przy maksymalnym podniesieniu nie robi się konflikt z WOM. To zajmuje kilka minut, a oszczędza dużo nerwów w polu. Przy kat. 3 najwięcej błędów wynika nie z jakości samego produktu, tylko z tego, że ktoś kupił „prawie pasujący” model.
- Sprawdź, czy ciągnik i maszyna rzeczywiście wymagają kat. 3, a nie konfiguracji mieszanej 2/3 lub 3/3.
- Porównaj średnicę sworznia z otworami w punktach zaczepu, a nie tylko opis kategorii.
- Ustal minimalną i maksymalną długość, którą naprawdę wykorzystasz w pracy i transporcie.
- Zobacz, czy potrzebujesz końcówek widełkowych, kulowych czy hakowych.
- Jeśli masz często zmieniane maszyny, rozważ wersję hydrauliczną albo przynajmniej model z wygodną regulacją i smarowaniem.
Jeżeli miałbym zostawić jedną praktyczną wskazówkę, to byłaby ona prosta: nie kupuj łącznika „na styk”. Lepiej mieć trochę większy zakres regulacji, dobrą ochronę antykorozyjną i końcówki zgodne z realnym osprzętem niż oszczędzić kilkadziesiąt złotych na modelu, który od pierwszego dnia pracuje poza komfortowym zakresem. W cięższych układach rolniczych taki zapas bardzo szybko się zwraca.
