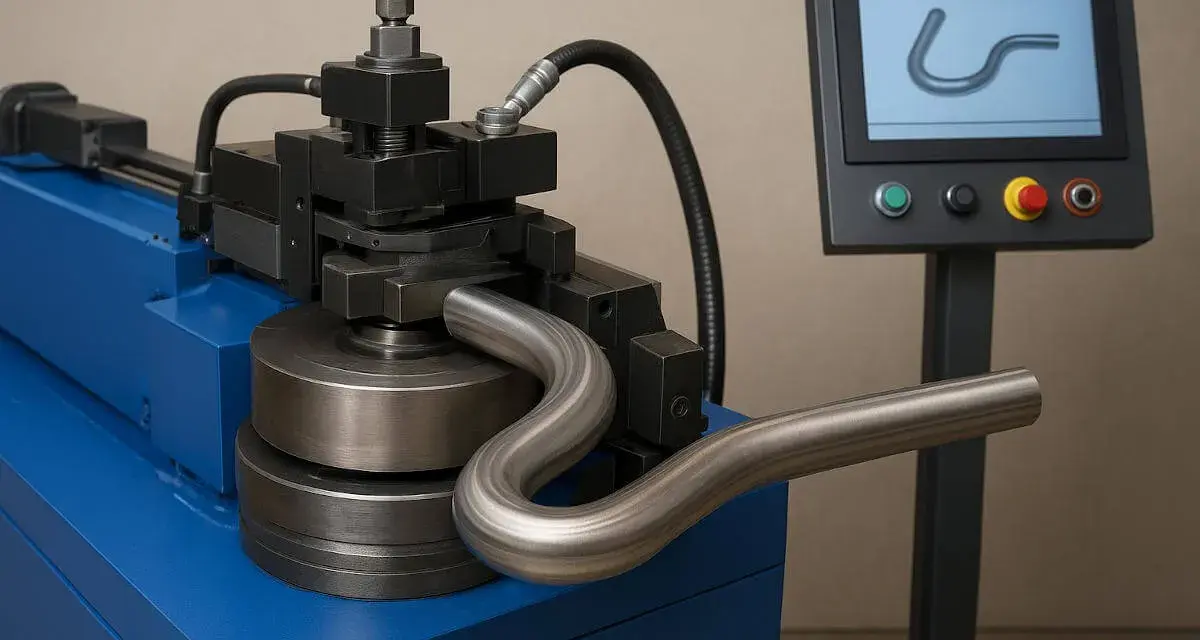

Dobrze dobrana wyginarka do rur pozwala nadać elementowi trwały łuk bez niepotrzebnych spawów, nieszczelności i zafalowań, które potem wychodzą w eksploatacji. W praktyce liczy się nie tylko sam kąt, ale też promień, grubość ścianki, materiał i to, co zrobisz z detalem po gięciu. Poniżej pokazuję, jak ja patrzę na wybór maszyny, gdzie zaczynają się ograniczenia procesu i kiedy przydaje się piaskowanie zamiast samego odtłuszczenia.
Najważniejsze rzeczy, które warto wiedzieć przed wyborem maszyny
- Do pojedynczych prac wystarcza sprzęt ręczny, ale przy seryjnej produkcji lepiej działa hydraulika albo CNC.
- Największe ryzyka w gięciu to spłaszczenie, fałdy po wewnętrznej stronie łuku, ścienienie i sprężynowanie.
- Trzpień ma sens zwłaszcza przy cienkich ściankach i ciasnych promieniach.
- Po gięciu detal często trzeba odtłuścić, oczyścić i wypiaskować, jeśli ma iść do malowania lub ochrony antykorozyjnej.
- Zakup opłaca się głównie tam, gdzie masz stały wolumen, powtarzalne geometrie i realny koszt zlecania na zewnątrz.
Jak działa gięcie rur i gdzie ma największy sens
Giętarka do rur służy do kontrolowanego odkształcania materiału, czyli do trwałej zmiany kształtu po przekroczeniu granicy sprężystości. Z jednego odcinka powstaje łuk o określonym promieniu, bez cięcia go na kilka części. To ma znaczenie wszędzie tam, gdzie liczy się ciągłość przepływu, estetyka i mniejsza liczba połączeń.
W praktyce widzę to najczęściej w hydraulice, instalacjach hamulcowych, gazowych, olejowych, klimatyzacji i chłodnictwie. Każde dodatkowe złącze to kolejne miejsce potencjalnej nieszczelności, a każdy źle dobrany łuk komplikuje montaż. Dobrze wykonane gięcie upraszcza cały układ, ale tylko wtedy, gdy technologia jest dopasowana do materiału i geometrii, a nie wybrana „na oko”. Właśnie dlatego warto najpierw rozpoznać dostępne typy maszyn.
W tym miejscu przechodzę od samej definicji do praktyki warsztatowej, bo to ona decyduje, czy detal będzie działał, czy tylko wyglądał poprawnie na stole.
Jakie typy maszyn spotyka się najczęściej
Najprościej rozumiem to tak: im bardziej wymagający promień, im cieńsza ścianka i im większa powtarzalność, tym bardziej rośnie znaczenie precyzyjnej maszyny oraz dobrego oprzyrządowania. Ręczne rozwiązania mają sens przy prostych zadaniach, ale nie udają sprzętu do produkcji seryjnej.
| Typ maszyny | Co daje w praktyce | Ograniczenia | Kiedy ma największy sens |
|---|---|---|---|
| Ręczna dźwigniowa | Niski koszt wejścia, mobilność, szybka praca przy prostych łukach | Mniejsza siła, większa zależność od operatora, słabsza powtarzalność | Serwis, instalacje, pojedyncze odcinki, drobne prace warsztatowe |

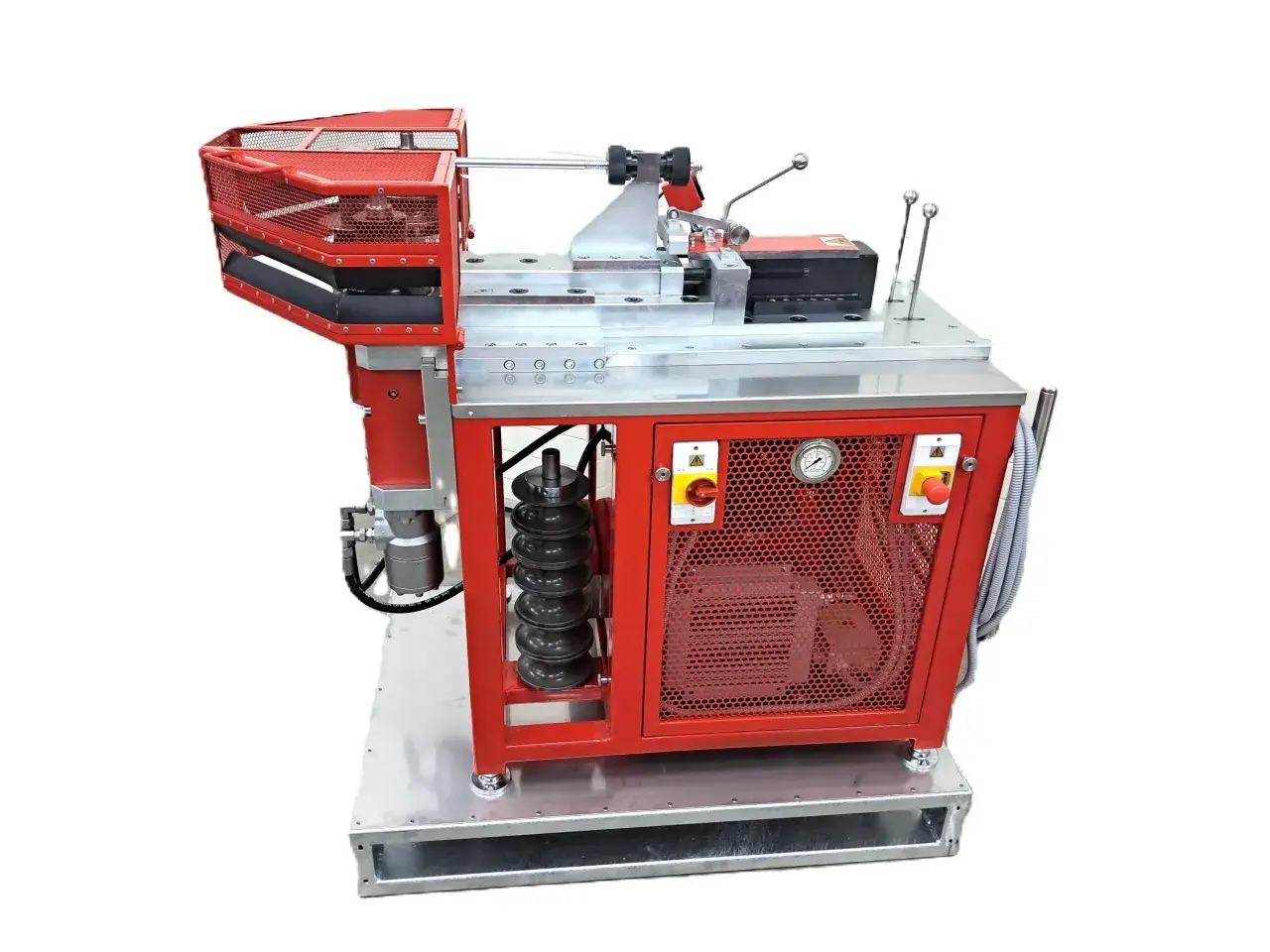

| Hydrauliczna | Większa siła, lepsza kontrola, wygodniejsza przy twardszych materiałach | Cięższa i droższa od ręcznej, wolniejsza niż linia CNC | Warsztat usługowy, mała produkcja, częstsze gięcie tych samych średnic |
| Rolkowa lub beztrzpieniowa | Dobrze robi duże promienie, łuki architektoniczne i elementy konstrukcyjne | Nie jest najlepsza do ciasnych promieni i bardzo precyzyjnych łuków | Balustrady, ramy maszyn, ogrodzenia, duże łuki |
| Trzpieniowa z CNC | Najwyższa precyzja, dobra kontrola kształtu, wysoka powtarzalność | Najwyższy koszt zakupu i większe wymagania ustawień | Produkcja seryjna, cienkościenne rury, małe promienie, wymagające detale |
Jeśli miałbym wskazać jedną rzecz, która od razu porządkuje wybór, to byłaby to relacja między promieniem a grubością ścianki. Przy cienkich ściankach i ciasnych łukach trzpień robi ogromną różnicę, bo stabilizuje wnętrze rury i ogranicza deformację. Z kolei przy dużych łukach i profilach konstrukcyjnych lepiej sprawdza się technologia rolkowa, bo pracuje łagodniej i szybciej przechodzi między zleceniami.
Wybór typu maszyny to jednak dopiero pierwszy filtr. Następny krok to dopasowanie jej do materiału, średnicy i skali pracy, bo od tego zależy, czy inwestycja będzie wygodna, czy po prostu za duża.
Jak dobrać maszynę do materiału, średnicy i skali pracy
Ja zaczynam od czterech pytań: z czego jest rura, jaką ma średnicę i grubość ścianki, jaki promień trzeba uzyskać i ile sztuk miesięcznie mam realnie wykonać. To prostsze niż wygląda. Dla czytelności używam też skrótu D/t, czyli stosunku średnicy zewnętrznej do grubości ścianki. Gdy ten stosunek rośnie, rośnie też ryzyko spłaszczenia i fałd. Jako praktyczny punkt odniesienia traktuję okolice D/t 20 jako moment, w którym trzpień albo bardzo ostrożny dobór technologii stają się naprawdę ważne.
| Kryterium | Na co patrzę | Co z tego wynika |
|---|---|---|
| Materiał | Stal konstrukcyjna, stal nierdzewna, aluminium, miedź | Twardsze materiały wymagają lepszej kontroli, a delikatne łatwiej uszkodzić śladem po docisku |
| Średnica i ścianka | Relacja D/t oraz długość odcinka prostego | Im cieńsza ścianka, tym większe ryzyko deformacji i tym częściej potrzebny trzpień |
| Promień gięcia | Czy łuk ma być ciasny, czy szeroki | Ciasny promień wymaga większej precyzji i lepszego oprzyrządowania |
| Skala pracy | Jednostkowe zlecenia czy produkcja powtarzalna | Przy serii szybciej zwraca się hydraulika lub CNC |
| Powtarzalność | Czy każdy detal ma wyglądać identycznie | Jeśli tolerancje są małe, ręczne rozwiązanie zwykle przestaje wystarczać |
Przy stali nierdzewnej szczególnie pilnuję czystości narzędzi i stabilności ustawień, bo materiał szybciej zdradza niedokładność. Aluminium i miedź są z kolei bardziej podatne na estetyczne odkształcenia, więc zbyt agresywny docisk zostawia ślady, których potem nie da się już łatwo ukryć. Właśnie z tego powodu dobór maszyny powinien wynikać z detalu, a nie z samej dostępnej mocy.
Gdy masz już dobrany typ urządzenia, zaczyna się najważniejsza część, czyli kontrola jakości samego łuku. To ona decyduje, czy detal przejdzie dalej bez poprawek.
Co decyduje o jakości łuku po gięciu
Najczęstsze zjawiska są powtarzalne i da się je przewidzieć. Sprężynowanie oznacza, że rura po odciążeniu wraca nieco do poprzedniego kształtu, więc sam kąt ustawiam zwykle z niewielkim naddatkiem. Ścienienie pojawia się po zewnętrznej stronie łuku, bo materiał się rozciąga. Fałdy tworzą się po stronie wewnętrznej, a spłaszczenie i owalizacja mówią wprost, że geometria przestała być stabilna.
| Zjawisko | Co oznacza | Kiedy staje się problemem |
|---|---|---|
| Sprężynowanie | Po zwolnieniu nacisku rura lekko wraca | Gdy kąt ma być bardzo dokładny i montaż nie wybacza odchyłek |
| Ścienienie | Zewnętrzna strona łuku traci część grubości | Przy małym promieniu i złym doborze oprzyrządowania |
| Fałdy | Wewnętrzna strona łuku marszczy się | Najczęściej przy braku trzpienia albo zbyt ciasnym gięciu |
| Spłaszczenie | Przekrój przestaje być idealnie okrągły | Gdy docisk i promień są źle dobrane do średnicy |
| Owalizacja | Przekrój robi się jajowaty | Przy słabym podparciu i zbyt dużym obciążeniu materiału |
Jeśli miałbym wskazać jeden nawyk, który poprawia wynik szybciej niż dokręcanie wszystkiego „mocniej”, to byłaby to próbka technologiczna. Jedno testowe gięcie daje więcej informacji niż kilka domysłów, a potem można już świadomie korygować promień, docisk i kolejność ustawień. To prowadzi prosto do błędów, które najczęściej psują efekt jeszcze przed wykonaniem całej serii.
Najczęstsze błędy, które psują wynik
Najwięcej problemów nie powstaje na samej maszynie, tylko wcześniej, przy przygotowaniu. W praktyce wystarczy kilka skrótów myślowych, żeby dobry detal zamienić w odpad.
| Błąd | Co widać w detalu | Jak zrobić to lepiej |
|---|---|---|
| Zbyt mały promień względem materiału | Spłaszczenie, fałdy, ścienienie | Sprawdzić, czy promień jest realny dla danej ścianki i średnicy |
| Brak próbki przed serią | Rozjazd kąta i długości między sztukami | Zrobić próbne gięcie i dopiero potem uruchomić produkcję |
| Zły dobór matrycy lub trzpienia | Ślad na powierzchni, marszczenie, niestabilny łuk | Dopasować oprzyrządowanie do średnicy i materiału |
| Pośpiech przy regulacji | Każdy element wychodzi trochę inaczej | Zapisać parametry i odtwarzać je przy kolejnych partiach |
| Brudna lub zaolejona rura | Gorsza kontrola procesu i kłopot z dalszą obróbką | Oczyścić materiał przed gięciem, zwłaszcza przed wykończeniem powierzchni |
W praktyce najdroższa nie jest sama pomyłka, tylko poprawka, dodatkowy materiał i czas operatora. Dlatego ja dużo bardziej ufam dobrze opisanej technologii niż „intuicji na wyczucie”. Kiedy detal jest już poprawnie uformowany, przychodzi moment na wykończenie, a tu wchodzi temat obróbki powierzchni i piaskowania.
Po gięciu liczy się także obróbka powierzchni
Po samej operacji gięcia rura często ma ślady po cięciu, drobne zadziory, nalot technologiczny albo zabrudzenia, które trzeba usunąć przed dalszym etapem. Jeśli element ma trafić do malowania proszkowego, lakierowania albo ochrony antykorozyjnej, samo „przetrzeć i wysłać dalej” zwykle nie wystarcza. Jak podaje Graco, piaskowanie nie usuwa oleju i smaru, więc odtłuszczenie musi być wykonane wcześniej, a nie po fakcie.
Po dobrze przeprowadzonym piaskowaniu powierzchnia staje się czysta i lekko chropowata, dzięki czemu powłoka lepiej się trzyma. To ma duże znaczenie przy balustradach, stelażach, ramach maszynowych i elementach widocznych, gdzie liczy się nie tylko trwałość, ale też wygląd. Jednocześnie przy cienkościennych, dekoracyjnych rurach nie przesadzam z agresją ścierniwa, bo można pogorszyć estetykę albo zbyt mocno obciążyć ściankę.
W obróbce i piaskowaniu najważniejsza jest kolejność, nie pośpiech. Najpierw przygotowanie materiału, potem gięcie, a dopiero później wykończenie, bo taki układ naprawdę zmniejsza liczbę poprawek.
Kiedy zakup ma sens, a kiedy lepiej zlecić usługę
Tu łatwo przepłacić albo kupić za słabą maszynę. W aktualnych ofertach spotykam lekkie modele ręczne za kilkaset złotych, sensowne giętarki hydrauliczne mniej więcej od 1200 do 5500 zł, a przemysłowe systemy CNC i trzpieniowe wchodzą już w setki tysięcy złotych. To nie są cenniki sztywne, tylko praktyczne widełki, które dobrze pokazują skalę decyzji.
| Rozwiązanie | Orientacyjny koszt | Kiedy wygrywa |
|---|---|---|
| Ręczna giętarka | Około 200-3000 zł | Małe średnice, prace doraźne, mobilny serwis, niewielka liczba sztuk |
| Giętarka hydrauliczna | Około 1200-5500 zł | Warsztat instalacyjny, częstsze gięcie, większa siła i wygodniejsza obsługa |
| System CNC lub trzpieniowy | Około 244 000-983 000 zł i więcej | Produkcja seryjna, cienkościenne rury, małe promienie, wysoka powtarzalność |
Jeśli robisz jedną sztukę co jakiś czas, zakup zwykle nie ma ekonomicznego sensu. Lepiej zlecić usługę, zwłaszcza gdy potrzebujesz rzadkiego materiału, precyzyjnego promienia albo certyfikowanej powtarzalności. Kupno zaczyna się bronić wtedy, gdy geometrie wracają regularnie, poprawki kosztują, a przestój na zewnętrzne zlecenia spowalnia całą produkcję.
W praktyce często patrzę nie na cenę zakupu, tylko na koszt jednego poprawnego łuku. To znacznie uczciwszy sposób oceny niż porównywanie samej metki na maszynie.
Co liczę, zanim maszyna trafi do warsztatu
Przed zakupem sprawdzam kilka prostych rzeczy, bo one szybciej niż reklama pokazują, czy inwestycja ma sens:
- ile elementów miesięcznie faktycznie będę giął,
- jak często zmienia się średnica, materiał i promień,
- ile kosztuje zlecenie na zewnątrz z transportem i poprawkami,
- ile trwa przezbrojenie między seriami,
- czy w zakładzie jest miejsce, zasilanie i warunki do ustawienia maszyny,
- czy po gięciu detal od razu idzie do spawania, piaskowania albo malowania,
- czy mam operatora, którego da się sensownie przeszkolić, zamiast liczyć na przypadek.
Jeśli te liczby są małe i nieregularne, outsourcing wygrywa prostotą. Jeśli geometrie wracają cyklicznie, a jakość łuku wpływa na montaż i wykończenie, własna giętarka przestaje być kosztem, a zaczyna porządkować produkcję. Wtedy cały proces, od przygotowania rury przez gięcie aż po piaskowanie i dalsze wykończenie, da się prowadzić dużo sprawniej i z mniejszą liczbą poprawek.
