Gwint na tokarce trzeba wykonać precyzyjnie, ale jeszcze ważniejsze jest to, żeby pasował do materiału, tolerancji i dalszej obróbki powierzchni. W praktyce to właśnie od ustawienia narzędzia, doboru metody dosuwu i kontroli wióra zależy, czy detal przejdzie montaż bez poprawek. Poniżej rozkładam temat na konkretne decyzje, które naprawdę robią różnicę na hali i w serwisie.
Najważniejsze informacje o gwintowaniu na tokarce
- Największy wpływ na jakość ma ustawienie ostrza, sztywność układu i zgodność posuwu ze skokiem.
- W gwintach metrycznych profil ma zwykle kąt 60°, więc dobór płytki i geometrii musi to uwzględniać.
- Przy wielu narzędziach profilowych praktyczny naddatek na średnicy wykończeniowej wynosi około 0,05-0,07 mm.
- Metoda dosuwu decyduje o kontroli wióra, obciążeniu ostrza i powtarzalności procesu.
- Jeśli detal trafi do piaskowania, gwint trzeba zabezpieczyć, bo ścierniwo i powłoka łatwo psują pasowanie.

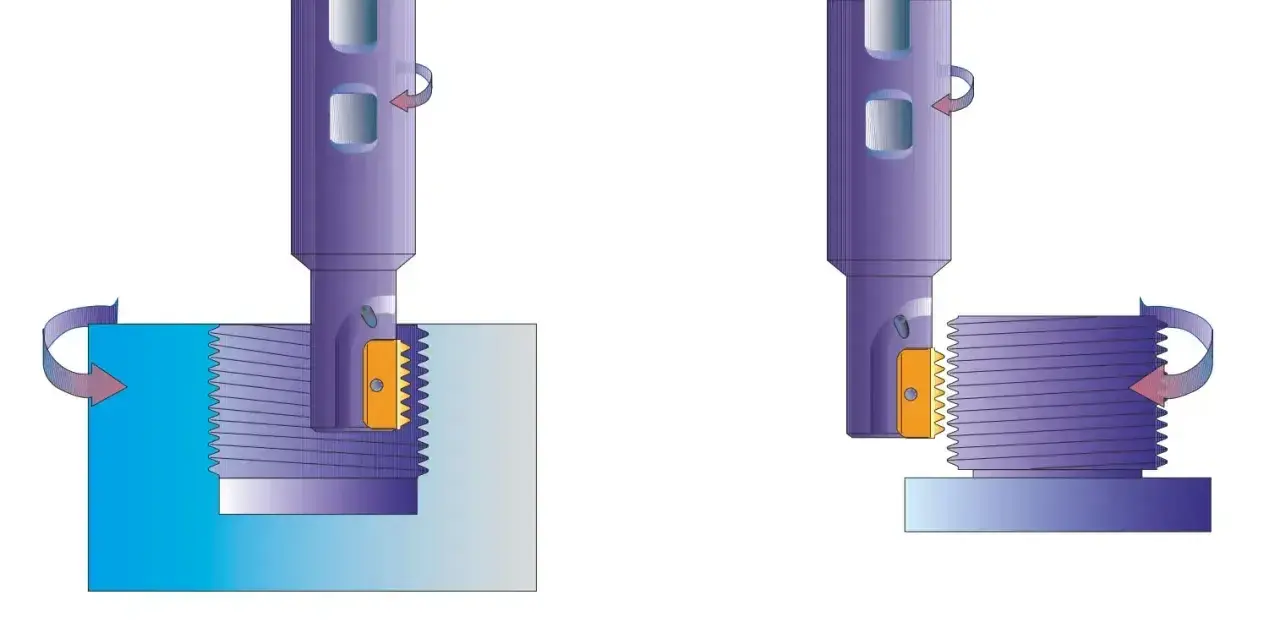

Toczenie gwintów na tokarce polega na zsynchronizowaniu obrotu wrzeciona z ruchem liniowym suportu tak, aby ostrze odtworzyło zarys śruby o zadanym skoku i kącie. Ten proces ma sens zwłaszcza wtedy, gdy średnica jest większa, gwint ma nietypowy wymiar, detal powstaje jednostkowo albo trzeba odtworzyć istniejące połączenie w naprawie. W hydraulice, maszynach i osprzęcie serwisowym to nadal jedna z najbardziej przewidywalnych metod, bo gwint powstaje dokładnie tam, gdzie wymaga tego oś i współosiowość całego elementu.
- gwinty zewnętrzne i wewnętrzne o różnych zarysach,
- krótkie serie i prototypy,
- naprawy wałów, tulei i króćców,
- detale, w których ważna jest współosiowość połączenia.
Jeżeli detal już na tym etapie ma być później piaskowany lub malowany, od razu planuję nie tylko sam zarys, ale też sposób ochrony gwintu. To oszczędza drugiego wejścia na tokarkę albo żmudnego czyszczenia po wykończeniu.
Jak przygotować tokarkę, narzędzie i półfabrykat
Na dobry gwint składa się kilka drobiazgów, które razem decydują o wyniku. Ostrze musi być ustawione na osi, wysięg narzędzia powinien być możliwie krótki, a detal zamocowany sztywno, bez drgań i bez pracy na granicy luzów. W gwincie metrycznym profil ma zwykle kąt 60°, więc błędnie dobrana płytka albo złe ustawienie wysokości szybko odbija się na bokach zarysu, a nie tylko na estetyce wierzchołka.
Przy płytkach profilowych w praktyce zostawiam niewielki naddatek na średnicy wykończeniowej. Dla niektórych narzędzi producenci zalecają rząd 0,05-0,07 mm, żeby ostrze mogło domknąć zarys bez wciskania materiału i bez niepotrzebnego przeciążania krawędzi. To ma znaczenie szczególnie przy twardszych stalach, nierdzewce i przy gwintach, które mają wyjść powtarzalnie w serii.
- sprawdź wysokość ostrza względem osi wrzeciona,
- ogranicz wysięg oprawki i unikaj „miękkiego” mocowania,
- przygotuj podtoczenie lub rowek wybiegowy, jeśli gwint dochodzi do oporu,
- dla gwintu wewnętrznego kontroluj średnicę otworu wstępnego,
- dobierz chłodzenie do materiału, a nie tylko do samej maszyny.
Kiedy baza jest ustawiona poprawnie, zaczyna się najciekawsza część: wybór sposobu dosuwu, który naprawdę uspokaja proces albo przeciwnie - niepotrzebnie go utrudnia.
Która metoda dosuwu daje najczystszy wiór
W gwintowaniu nie chodzi wyłącznie o to, by narzędzie „weszło” w materiał. Liczy się też sposób, w jaki ono to robi, bo od tego zależy obciążenie ostrza, jakość wióra i przewidywalność zużycia. Najczęściej wybieram zmodyfikowany boczny dosuw, bo daje lepszą kontrolę nad wiórem i zachowuje się bardziej jak zwykłe toczenie, czyli spokojniej dla układu i bardziej czytelnie dla operatora.
| Metoda dosuwu | Kiedy ma sens | Plusy | Na co uważać |
|---|---|---|---|
| Radialny | Krótsze gwinty i proste warunki skrawania | Łatwy do ustawienia, intuicyjny | Większe obciążenie narzędzia i słabsza kontrola wióra |
| Zmodyfikowany boczny | Klasyczne gwinty w większości stali i stopów | Lepsze odprowadzanie wióra, stabilniejsza praca, przewidywalne zużycie | Trzeba pilnować kierunku i poprawnego ustawienia |
| Przyrostowy | Gdy materiał jest trudny, a obciążenie trzeba rozłożyć łagodniej | Mniejsze jednorazowe dociążenie krawędzi | Proces jest wolniejszy i bardziej wrażliwy na program oraz ustawienie |
W praktyce ta decyzja jest ważniejsza, niż wielu osobom się wydaje. Zły dobór dosuwu potrafi zepsuć nawet dobrze dobraną płytkę, a dobry dosuw często uratuje proces w materiale, który z pozoru „nie chce się gwintować”.
Jak dobrać skok, posuw i tolerancję
Parametry gwintu nie są miejscem na zgadywanie. Dla gwintu jednokrotnego posuw na jeden obrót wrzeciona odpowiada skokowi, więc jeśli pomylisz ten punkt, cały zarys zacznie się rozjeżdżać już po pierwszym przejściu. Przy gwintach wielowchodowych trzeba patrzeć nie tylko na sam skok, ale też na całkowity przesuw zwoju, bo to on decyduje o rzeczywistej geometrii połączenia.
W metrycznych gwintach maszynowych zwykle pracuje się według systemu tolerancji opisanego w normie ISO 965. W praktyce najczęściej spotyka się pary typu 6g/6H, ale to nadal zależy od rysunku, zastosowania i tego, czy detal ma pracować lekko, szczelnie czy z większym luzem montażowym.
- skok i liczba wejść gwintu,
- prawy lub lewy kierunek,
- profil zarysu i kąt ostrza,
- średnica zewnętrzna, podziałowa i rdzenia,
- metoda kontroli: sprawdzian GO/NOGO, pierścień, trzpień lub pomiar specjalny.
Ja zawsze patrzę na parametry razem, nie osobno. Sama średnica niczego nie gwarantuje, jeśli skok, tolerancja i profil zostały ustawione „na oko”. Od tego już tylko krok do typowych błędów, które widać dopiero przy montażu albo po powłoce.
Najczęstsze błędy, które skracają życie gwintu
W gwintowaniu najbardziej boli nie spektakularna awaria, tylko seria drobnych niedopatrzeń. Ostrze ustawione odrobinę poza osią, za duży wysięg narzędzia, zbyt agresywny pierwszy przejazd albo źle odprowadzony wiór potrafią dać gwint, który wygląda poprawnie, a i tak nie wkręca się płynnie.
- brak podtoczenia na wybiegu i wjeżdżanie w materiał „na styk”,
- zbyt mała sztywność mocowania detalu,
- ignorowanie zużycia płytki po kilku sztukach,
- złe chłodzenie przy materiałach skłonnych do przyklejania się,
- brak gratowania po obróbce,
- kopiowanie jednego ustawienia dla różnych materiałów.
Najbardziej podstępne są materiały, które zachowują się różnie w zależności od temperatury i geometrii ostrza. Aluminium lubi się „mazać”, nierdzewka potrafi się umacniać, a przy żeliwie trzeba pilnować pyłu i czystości prowadnic. Jeśli te różnice zignorujesz, problem nie wyjdzie od razu, tylko po kilku partiach.
Co zmienia piaskowanie i jak zabezpieczyć gwinty przed obróbką wykończeniową
Jeżeli po toczeniu detal ma trafić do piaskowania, śrutowania albo innej obróbki strumieniowo-ściernej, gwint trzeba chronić od początku procesu. Ścierniwo, farba lub resztki pyłu osiadają w zarysie szybciej, niż wiele osób zakłada, a potem nawet poprawny gwint zaczyna stawiać opór przy pierwszym skręceniu.
W praktyce najlepiej działa proste zabezpieczenie: korki, zaślepki, śruby techniczne albo inne maskowanie dobrane do geometrii detalu. Po wykończeniu nie próbuję wciskać elementu „na siłę”, tylko sprawdzam przejście gwintu i - jeśli trzeba - odświeżam zarys odpowiednim narzędziem czyszczącym. To ważne zwłaszcza przy elementach hydraulicznych i maszynowych, gdzie opiłek albo ziarno ścierniwa może zniszczyć nie tylko gwint, ale i szczelność połączenia.
- zabezpiecz gwint przed strumieniem ściernym jeszcze przed obróbką wykończeniową,
- po piaskowaniu usuń pył z rowków i wierzchołków zwoju,
- sprawdź, czy powłoka nie zawęziła przejścia,
- nie zakładaj, że śruba sama „przeczyści” gwint bez szkody dla zarysu,
- jeśli tolerancja jest ciasna, zrób kontrolę przed montażem, nie po nim.
Tu właśnie widać, że gwint nie kończy się na tokarce. Dobre wykonanie musi jeszcze wytrzymać dalszą obróbkę, transport i montaż, inaczej cały wysiłek z etapu skrawania idzie na straty.
Kiedy tokarka jest najlepszym wyborem, a kiedy lepiej zmienić metodę
Tokarka wygrywa wtedy, gdy liczy się współosiowość, pojedyncze sztuki, szybka naprawa albo gwint na detalu, który i tak już obrabiasz w tym samym zamocowaniu. To zwykle najprostsza droga do powtarzalnego wyniku, zwłaszcza gdy średnica jest większa, a geometria nie wymaga specjalnej technologii.
| Sytuacja | Co zwykle wygrywa | Dlaczego |
|---|---|---|
| Krótka seria, większy wał, naprawa osi | Tokarka | Prosty setup i dobra współosiowość |
| Mały otwór, dużo sztuk, szybki cykl | Gwintownik | Większa wydajność przy powtarzalnym otworze |
| Trudny materiał albo potrzeba dużej elastyczności | Frezowanie gwintów | Lepsza kontrola i mniejsze ryzyko zatarcia |
| Specjalne, drobne lub bardzo wydajne profile | Technologie specjalne | Lepsze dopasowanie do konkretnego zadania |
Ja przy wyborze patrzę zawsze na trzy rzeczy: materiał, tolerancję i to, co stanie się z detalem później. Jeśli po obróbce ma przyjść piaskowanie, powłoka albo montaż z uszczelnieniem, wybór technologii nie może być przypadkowy. Dobrze dobrany proces oszczędza czas na hali, a źle dobrany zwykle wraca w formie poprawek, reklamacji albo ręcznego czyszczenia gwintu po całej partii.
W praktyce najlepiej działa podejście: rysunek, tolerancja, narzędzie, metoda dosuwu, a dopiero potem seria. To właśnie ta kolejność najczęściej odróżnia poprawny gwint od takiego, który wymaga poprawek po piaskowaniu lub montażu.
