To wykańczanie, które domyka wymiar, geometrię i chropowatość
- Proces służy do precyzyjnego wykańczania elementów cylindrycznych po toczeniu, hartowaniu lub regeneracji.
- Najważniejsze efekty to niższa chropowatość, lepsza okrągłość i stabilniejsza średnica.
- Na wynik najmocniej wpływają zamocowanie, stan ściernicy, chłodzenie i kontrola temperatury.
- Piaskowanie usuwa rdzę i zgorzelinę, ale zostawia profil powierzchni, więc nie zastępuje precyzyjnego wykończenia.
- W hydraulice i napędach ta obróbka ma sens tam, gdzie liczy się współpraca z łożyskiem, uszczelnieniem lub prowadzeniem.
Na czym polega szlifowanie wałków i kiedy się je zleca

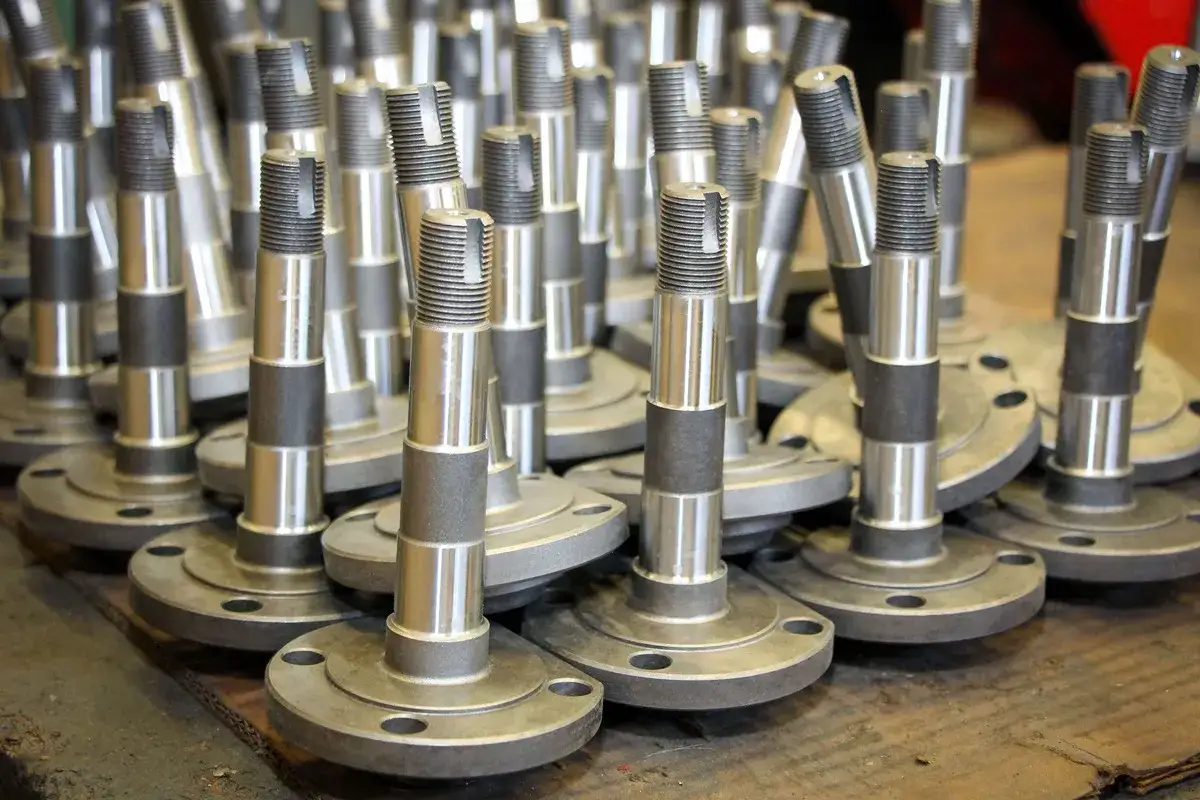

Najprościej mówiąc, to wykańczanie powierzchni cylindrycznej przez kontrolowane ścieranie cienkiej warstwy materiału. Dla mnie to proces, który wchodzi wtedy, gdy toczenie już zrobiło swoją robotę, ale nie dowiozło wymaganej geometrii, gładkości albo odporności na zużycie. Najczęściej trafiają do niego wały napędowe, czopy łożyskowe, trzpienie, osie, tłoczyska i inne elementy pracujące w parze z łożyskiem lub uszczelnieniem.
- potrzebujesz niskiego Ra, zwykle poniżej poziomu, który daje samo toczenie,
- detal po obróbce cieplnej wymaga korekty wymiaru,
- ważna jest współosiowość kilku średnic na jednym elemencie,
- powierzchnia ma współpracować z uszczelniaczem, tuleją lub bieżnią łożyska,
- chcesz usunąć ślady po wcześniejszej operacji bez deformowania całego profilu.
W praktyce różnica między „wymiar jest dobry” a „element pracuje dobrze” bywa ogromna. Wałek może wyglądać poprawnie, a mimo to generować bicie, hałas albo przyspieszone zużycie, jeśli geometria albo chropowatość są poza zakresem. Dlatego ten etap traktuję jako kontrolę funkcji, a nie tylko kosmetykę. Gdy to już jasne, można przejść do samego przebiegu operacji.
Jak przebiega proces krok po kroku

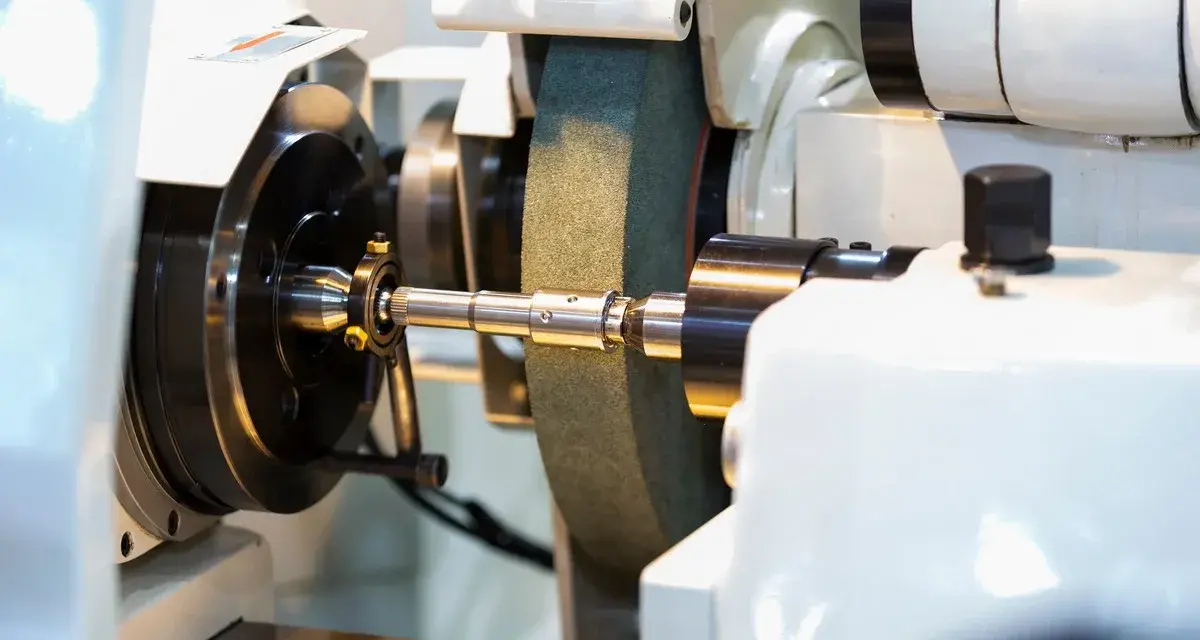

W dobrze ustawionym warsztacie ten proces nie jest przypadkowym „przeciągnięciem” ściernicy po materiale. To sekwencja działań, w której każdy krok ma znaczenie dla finalnego wymiaru i jakości powierzchni.
- Ocena półfabrykatu - sprawdza się materiał, naddatek po toczeniu, stan po hartowaniu oraz to, czy powierzchnia nie ma lokalnych uszkodzeń, które trzeba najpierw usunąć.
- Wybór zamocowania - długi i smukły wałek zwykle lepiej prowadzić między kłami, a krótsze lub seryjne detale można mocować inaczej, o ile zapewnia to stabilność.
- Dobór ściernicy - grubsze ziarno zbiera materiał szybciej, drobniejsze daje lepsze wykończenie. Sama ściernica musi pasować do materiału, twardości i celu operacji.
- Przejście zgrubne - tu usuwa się główny naddatek, ale bez agresji, która wywoła przegrzanie lub drgania. To moment, w którym łatwo zepsuć cały detal jednym złym parametrem.
- Przejście wykańczające - ostatnie setki mikrometrów zbiera się spokojniej, z większą kontrolą posuwu, żeby domknąć chropowatość i geometrię.
- Obciąganie ściernicy - czyli odświeżenie tarczy i przywrócenie jej właściwego profilu. Bez tego nawet dobra ściernica zaczyna ciąć gorzej i zostawiać gorszy ślad.
- Pomiar międzyoperacyjny - wymiar sprawdza się w trakcie, a nie dopiero po wszystkim. W precyzyjnej obróbce korekta po drodze oszczędza czas i materiał.
Jeśli element jest długi i smukły, sama geometria zaczyna walczyć z grawitacją, a przy cienkich ściankach dochodzą jeszcze drgania. Dlatego stabilne podparcie i ustawienie bazy są równie ważne jak sam ruch ściernicy. To właśnie one odróżniają powtarzalny proces od doraźnej naprawy.
Jak dobrać maszynę, ściernicę i chłodzenie
Nie zaczynam od pytania, czy maszyna jest „wystarczająco dobra”, tylko od tego, jak zachowuje się detal. Długi i smukły wałek wymaga innej stabilizacji niż krótki czop, a hartowana powierzchnia inaczej reaguje na docisk niż miękka stal konstrukcyjna. W tym procesie liczy się cały układ: maszyna, ściernica, chłodziwo, mocowanie i pomiar.
| Element procesu | Co kontroluje | Co zwykle psuje efekt |
|---|---|---|
| Szlifierka między kłami | Współosiowość i powtarzalność na wałkach oraz czopach | Słabe przygotowanie baz, niewłaściwe podparcie, bicie przy mocowaniu |
| Szlifierka bezkłowa | Wydajność przy prostych, powtarzalnych średnicach | Mała elastyczność przy stopniach i krótkich seriach |
| Ziarno ścierne | Szybkość zbierania materiału i finalną gładkość | Za grube ziarno daje rysy, za drobne spowalnia proces |
| Spoiwo ściernicy | To, jak tarcza trzyma kształt i jak długo zachowuje agresywność | Zbyt miękka tarcza zużywa się za szybko, zbyt twarda może się zalepiać |
| Chłodzenie | Stabilność termiczną i jakość powierzchni | Za słaby przepływ chłodziwa powoduje przypalenia i zmianę wymiaru po ostygnięciu |
| Obciąganie ściernicy | Ostrość tarczy i regularność cięcia | Zaniedbane obciąganie prowadzi do falistości, drgań i wzrostu temperatury |
Przy stali hartowanej często dobrze pracuje CBN, czyli borazon, bo dłużej utrzymuje geometrię i lepiej znosi długą pracę bez utraty ostrości. Nie jest to jednak wybór „na wszelki wypadek” - sens ma dopiero wtedy, gdy liczy się powtarzalność, trudny materiał albo większa seria. W mniej wymagających zleceniach klasyczna ściernica nadal bywa najrozsądniejsza.
Gdy masz już dobraną maszynę i osprzęt, pozostaje pytanie, jaki efekt da się z tego realnie wycisnąć. I tu zaczynają się liczby, których w praktyce nie warto zgadywać.
Jakie parametry można realnie uzyskać
Precyzja tej obróbki robi wrażenie, ale nie działa „z automatu”. W dobrze ustawionym procesie tolerancja średnicy może zejść do poziomu pojedynczych mikrometrów, a okrągłość do wartości, które w zwykłej produkcji są już bardzo trudne do utrzymania. To właśnie dlatego drobne błędy w ustawieniu maszyny, temperaturze albo pomiarze natychmiast wychodzą na gotowym detalu.
| Parametr | Typowy poziom w precyzyjnym szlifowaniu | Od czego najbardziej zależy |
|---|---|---|
| Średnica | Od pojedynczych mikrometrów do bardzo wąskiego zakresu, zależnie od średnicy i układu | Naddatek, temperatura, sztywność mocowania, stan maszyny |
| Okrągłość | Około 0,25-2,5 µm przy dobrze ustawionym procesie | Wyważenie, bicie, drgania, stan ściernicy |
| Chropowatość Ra | Często 0,16-0,63 µm przy dokładnym wykańczaniu | Ziarno, posuw, obciąganie ściernicy, chłodzenie |
| Współosiowość | Tak dobra, jak pozwalają baza, zamocowanie i pomiar międzyoperacyjny | Kły, uchwyt, podparcie, korekty w trakcie pracy |
Im mniejsza średnica, tym łatwiej utrzymać ciasny wymiar. Przy długich wałkach rośnie ryzyko ugięcia, a przy hartowanych powierzchniach dochodzi jeszcze kwestia naprężeń i przegrzania wierzchniej warstwy. Dla mnie to ważne przypomnienie: dobry wynik nie wynika z jednej liczby na końcu, tylko ze stabilności całego cyklu.
Jak wypada szlifowanie na tle toczenia, polerowania i piaskowania
Najczęstszy błąd zamawiającego to mieszanie metod, które służą do zupełnie innych celów. Toczenie zbiera materiał szybciej, polerowanie poprawia wygląd, piaskowanie czyści i szorstkuje, a szlifowanie dopiero domyka wymiar i geometrię. To nie są zamienniki, tylko kolejne etapy albo alternatywy zależne od efektu.
| Metoda | Po co się ją stosuje | Co daje na wałku | Kiedy nie wystarczy |
|---|---|---|---|
| Toczenie | Szybkie kształtowanie i zbieranie dużego naddatku | Wstępny lub średni wymiar, dobra wydajność | Gdy trzeba zejść do bardzo małego Ra i ciasnej tolerancji |
| Szlifowanie | Wykańczanie i korekta geometrii | Niska chropowatość, wysoka okrągłość, dokładny wymiar | Gdy trzeba usunąć bardzo dużo materiału |
| Polerowanie | Poprawa wyglądu i dodatkowe wygładzenie | Jeszcze niższy opór i lepszy połysk | Gdy wymiar i współosiowość są krytyczne |
| Piaskowanie | Oczyszczanie i nadanie profilu powierzchni | Usuwa rdzę, zgorzelinę i stare powłoki | Gdy liczy się finalna dokładność wymiarowa |
Piaskowanie, czyli szerzej obróbka strumieniowo-ścierna, ma sens wtedy, gdy chcesz oczyścić detal albo przygotować go pod powłokę. W praktyce zostawia ono profil powierzchni, który poprawia przyczepność, ale właśnie dlatego nie powinno być traktowane jako końcowy etap dla czopa, bieżni czy powierzchni współpracującej z uszczelnieniem. Na wałku pracującym precyzyjnie to raczej etap przygotowawczy niż docelowe wykończenie.
Skoro metody pełnią różne role, warto zobaczyć też, gdzie najczęściej psuje się sam proces. Tu zwykle nie winna jest technologia, tylko kilka powtarzalnych błędów operacyjnych.
Najczęstsze błędy, które psują efekt
W tej obróbce najbardziej kosztuje nie brak maszyny, tylko zbyt duża pewność, że „jakoś wyjdzie”. Z praktyki widzę kilka problemów, które wracają najczęściej i prawie zawsze dają podobny zestaw objawów.
| Błąd | Co widać na detalu | Jak temu zapobiec |
|---|---|---|
| Zbyt agresywne pierwsze przejście | Drgania, rysy, lokalne przypalenia | Zbieraj materiał stopniowo i zostaw margines na przejście wykańczające |
| Tępa lub źle dobrana ściernica | Falistość, wzrost temperatury, gorsza gładkość | Obciągaj tarczę częściej i dopasuj ziarno do materiału |
| Słabe mocowanie | Owalność, bicie, nierówny ślad na powierzchni | Sprawdź bazy, kły, uchwyt i podparcie przed startem |
| Pomiar gorącego elementu | Wymiar wygląda dobrze, ale po ostygnięciu wychodzi poza tolerancję | Mierz w stabilnej temperaturze i porównuj wyniki po wychłodzeniu |
| Brak doczyszczenia po piaskowaniu | Wtarte ziarno, brudna powierzchnia, ryzyko problemów w eksploatacji | Oczyść detal przed precyzyjną obróbką i przed montażem |
| Brak kontroli międzyoperacyjnej | Wada wychodzi dopiero na końcu, a wtedy materiał jest już stracony | Sprawdzaj wymiar po kolejnych etapach, nie tylko na finiszu |
Najbardziej zdradliwe są błędy termiczne. Detal potrafi „trzymać” wymiar na maszynie, a po kilku minutach wraca do innej wartości, bo materiał oddaje ciepło. To właśnie dlatego dobry operator myśli nie tylko o samym cięciu, ale też o tym, co stanie się z wałkiem po zdjęciu z maszyny. Na tym etapie wchodzi już tylko odbiór i weryfikacja końcowa.
Co sprawdzam przed odbiorem gotowego wałka
Przed odbiorem gotowego detalu patrzę nie tylko na jedną liczbę z mikrometru. Dla wałka ważne jest to, jak wygląda wymiar w kilku przekrojach, czy geometria trzyma bazę i czy powierzchnia nie pokaże problemu dopiero po pierwszych godzinach pracy.
- Średnica w kilku miejscach, a nie tylko w jednym punkcie.
- Okrągłość i bicie promieniowe, jeśli detal pracuje w łożysku lub uszczelnieniu.
- Chropowatość Ra lub Rz zgodna z rysunkiem technicznym.
- Ślady przypaleń, przebarwienia i lokalne rysy biegnące osiowo.
- Czystość powierzchni, zwłaszcza jeśli wcześniej było piaskowanie lub śrutowanie.
- Dokument pomiarowy, który pokazuje, że wynik jest stabilny, a nie przypadkowy.
Jeśli element ma współpracować z uszczelnieniem hydraulicznym, sprawdzam także jakość strefy przy krawędziach i przejściach średnic. To tam najczęściej pojawiają się mikrouszkodzenia, które później przekładają się na przeciek albo przyspieszone zużycie. Dobrze wykonana obróbka nie musi wyglądać efektownie, ale ma dawać spokój w pracy: mniej drgań, mniej hałasu i mniej niespodzianek po montażu.
